Page 23

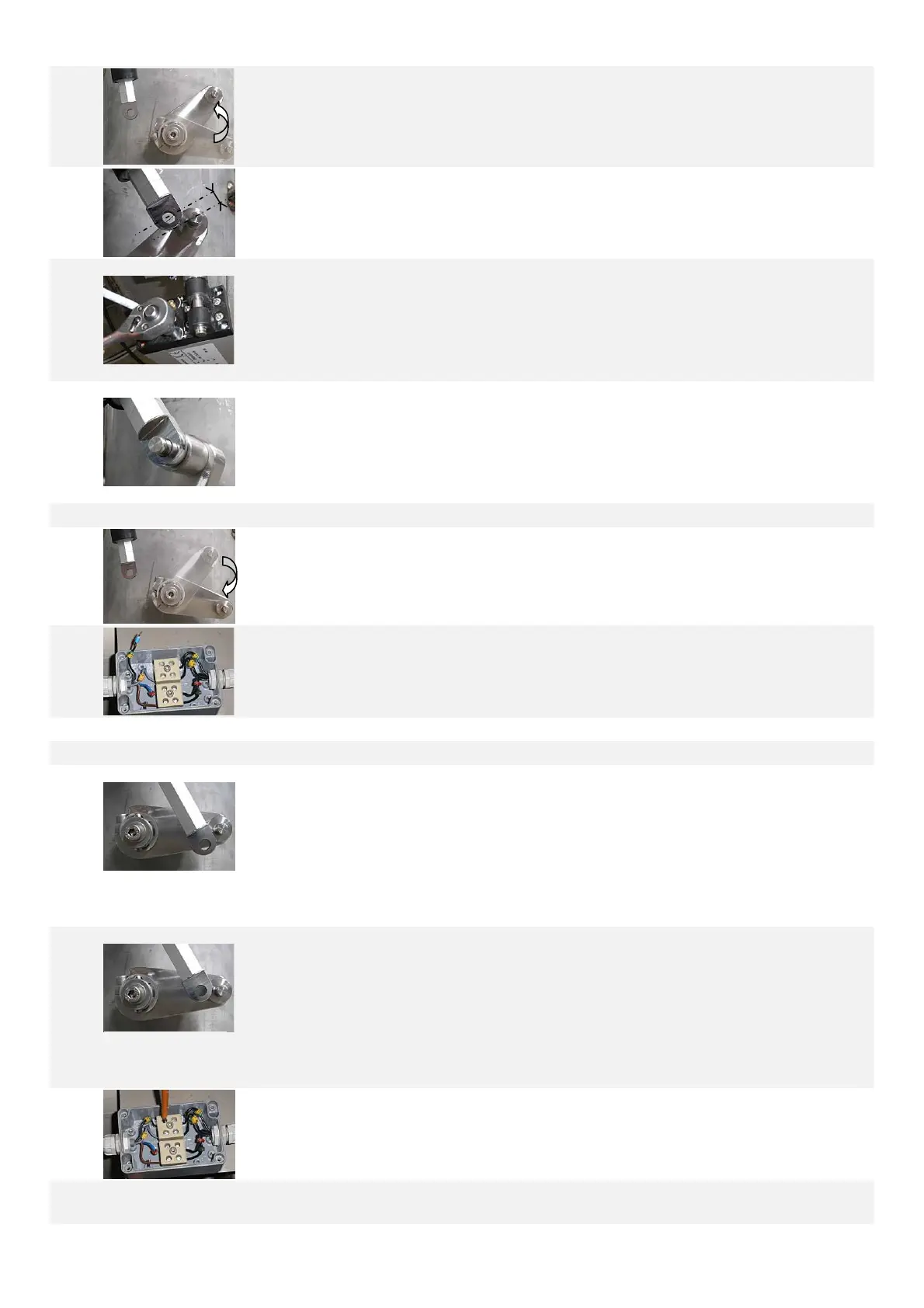

3 Azionare manualmente il braccio del sistema di pulizia in posizione “rientrato”.
4 Valutare la distanza da ripristinare tra l’asse di fissaggio del pistone e quello del braccio.
5
Girare la vite di regolazione di finecorsa numero 2:
- Nel senso “ + ” per riportare il pistone nel cilindro.
- Nel senso “ - ” per far uscire il pistone dal cilindro.
Un giro di vite rappresenta circa una corsa di 1 mm sul pistone.
Nota: questa operazione richiede una chiave a pipa esagonale, taglia 6 (in mancanza di
questa, utilizzare la sbarra di blocco).
6
Disattivare ed attivare la pulizia automatica mediante il monitor MIII.
Attendere la fine del ciclo del cilindro elettrico e provare a fissare il pistone al braccio del
sistema di pulizia.
Bisogna che l’aggancio del cilindro al braccio di pulizia avvenga facilmente, senza
forzature; in caso contrario, ripercorrere i punti sopra descritti per migliorare la
regolazione.
7 Una volta eseguita la regolazione della posizione “rientrato”, regolare la posizione “uscito”:
8 Azionare manualmente il braccio del sistema di pulizia in posizione “uscito”.
9 Scollegare il cavo “I5” (corrente continua 24 Volt) nella scatola del cilindro elettrico.
10 Disattivare ed attivare la pulizia automatica mediante il monitor MIII.
11 Valutare la distanza da ripristinare tra l’asse di fissaggio del pistone e quello del braccio.
12
"Uscito
eccessivamente"
Nel caso di un pistone uscito eccessivamente, girare sufficientemente la vite di
regolazione numero 1 nel senso “ - ” così da ottenere un pistone “rientrato
eccessivamente”.
Ricollegare il cavo “I5” in modo da lasciare che il pistone ritorni in posizione “rientrato”.
Quindi scollegare nuovamente il cavo e riattivare la pulizia automatica mediante il
monitor MIII.
Se il pistone è rientrato eccessivamente, passare al punto seguente, altrimenti ripercorrere
questo punto.
13
"Rientrato
eccessivamente"
Nel caso di un pistone rientrato eccessivamente, girare lentamente la vite di regolazione
numero 1 nel senso “ + ” fino ad ottenere un perfetto allineamento degli agganci
Pistone/Braccio.
L’azione sulla vite di regolazione si ripercuote contemporaneamente sul pistone (si
applica esclusivamente al senso “ + ”)
Bisogna che l’aggancio del cilindro al braccio di pulizia avvenga facilmente, senza
forzature; in caso contrario, ripercorrere i punti della regolazione della posizione “uscito”
per migliorare la regolazione.
14 Una volta eseguita la regolazione dei due finecorsa, ricollegare il cavo “I9”.
15
Fissare il cilindro elettrico sul reattore con gli anelli di sicurezza e riattivare la pulizia automatica mediante il
monitor MIII per verificare che il sistema funzioni correttamente.
