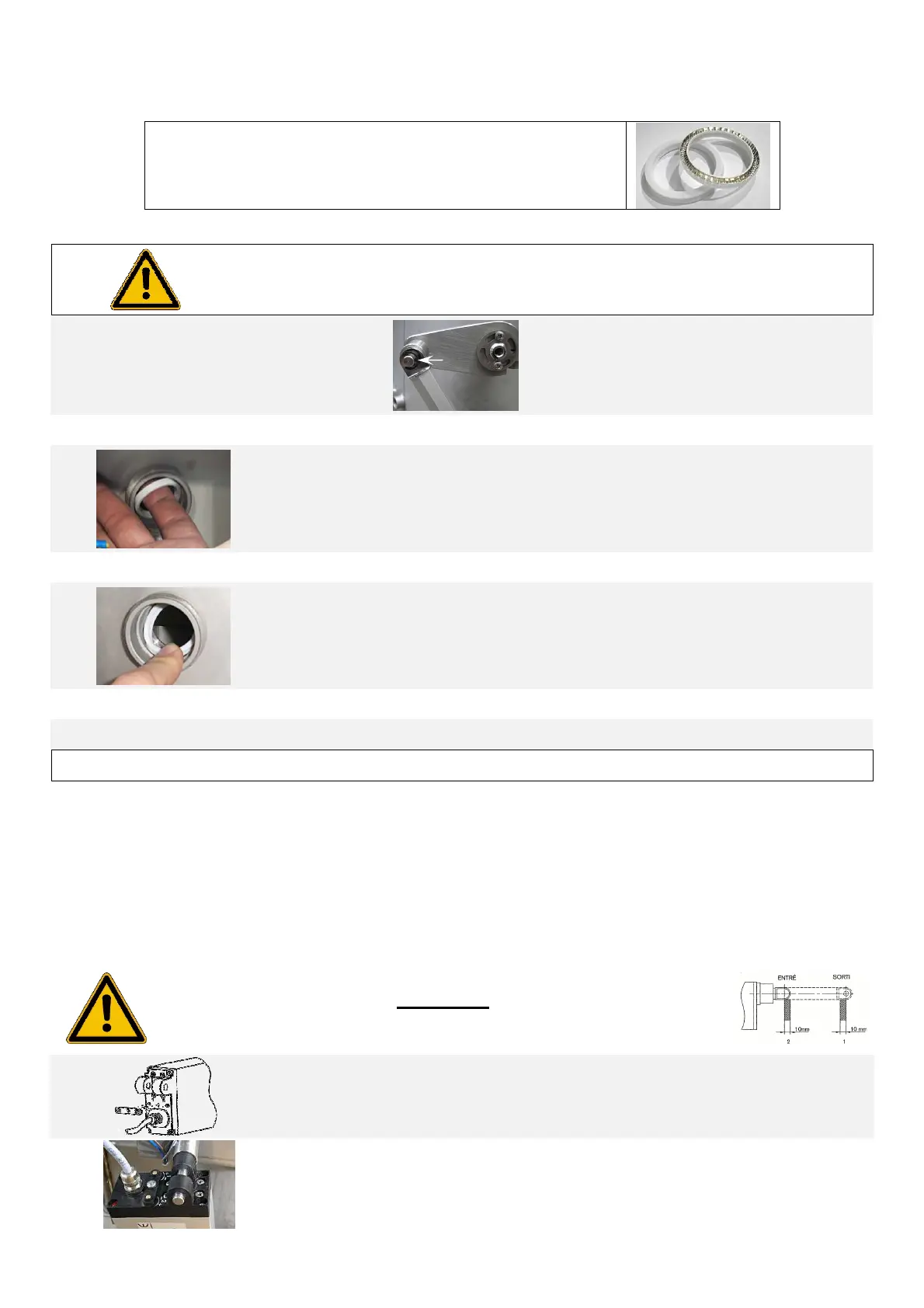

K. SOSTITUZIONE DEGLI ANELLI RASCHIATORI
L’anello raschiatore presenta due facce, facili da individuare:
- una presenta una superficie piana e bianca,
-
l’altra presenta un’armatura metallica.
1
Eseguire tutte le operazioni di smontaggio delle lampade e delle guaine di quarzo.
2
Utilizzare la maniglia della pulizia
manuale per riportare verso se
stessi il carrello fino al finecorsa
meccanico.
Per eseguire la stessa operazione nel caso di un
sistema di pulizia automatico, disaccoppiare il
motore togliendo gli anelli di sicurezza (si veda
foto).
3 Annotare il senso di montaggio dell’anello raschiatore già presente.
4
Con il dito indice, afferrare l’anello raschiatore e sbloccarlo dal suo
alloggiamento. (L’anello raschiatore è flessibile, pertanto lo si può tranquillamente
schiacciare durante la rimozione)
5 Prendere un nuovo anello raschiatore.
6
Con il dito indice, introdurre il nuovo anello raschiatore nel suo alloggiamento
rispettando il senso del montaggio.
7 Per il 2° anello raschiatore, spostare il carrello di pulizia sull’altra estremità.
8 Eseguire le operazioni precedenti di sostituzione degli anelli raschiatori.
9 Eseguire tutte le operazioni di rimontaggio delle lampade e delle guaine di quarzo.
L. REGOLAZIONE DEI FINECORSA DEL CILINDRO
ELETTRICO
In caso di cambiamento del cilindro elettrico del sistema di pulizia, è necessario riaggiustare i finecorsa
del cilindro. La procedura riportata sotto spiega come realizzare questa operazione:
Attenzione:
L’inizio e la fine della corsa del pistone possono essere sfalsati di massimo 10 mm
1
Svitare e rimuovere la sbarra di blocco delle viti di regolazione di finecorsa del cilindro.
2
Accoppiare il cilindro dal lato della scatola sul reattore (non mettere gli anelli di sicurezza
per il momento).
