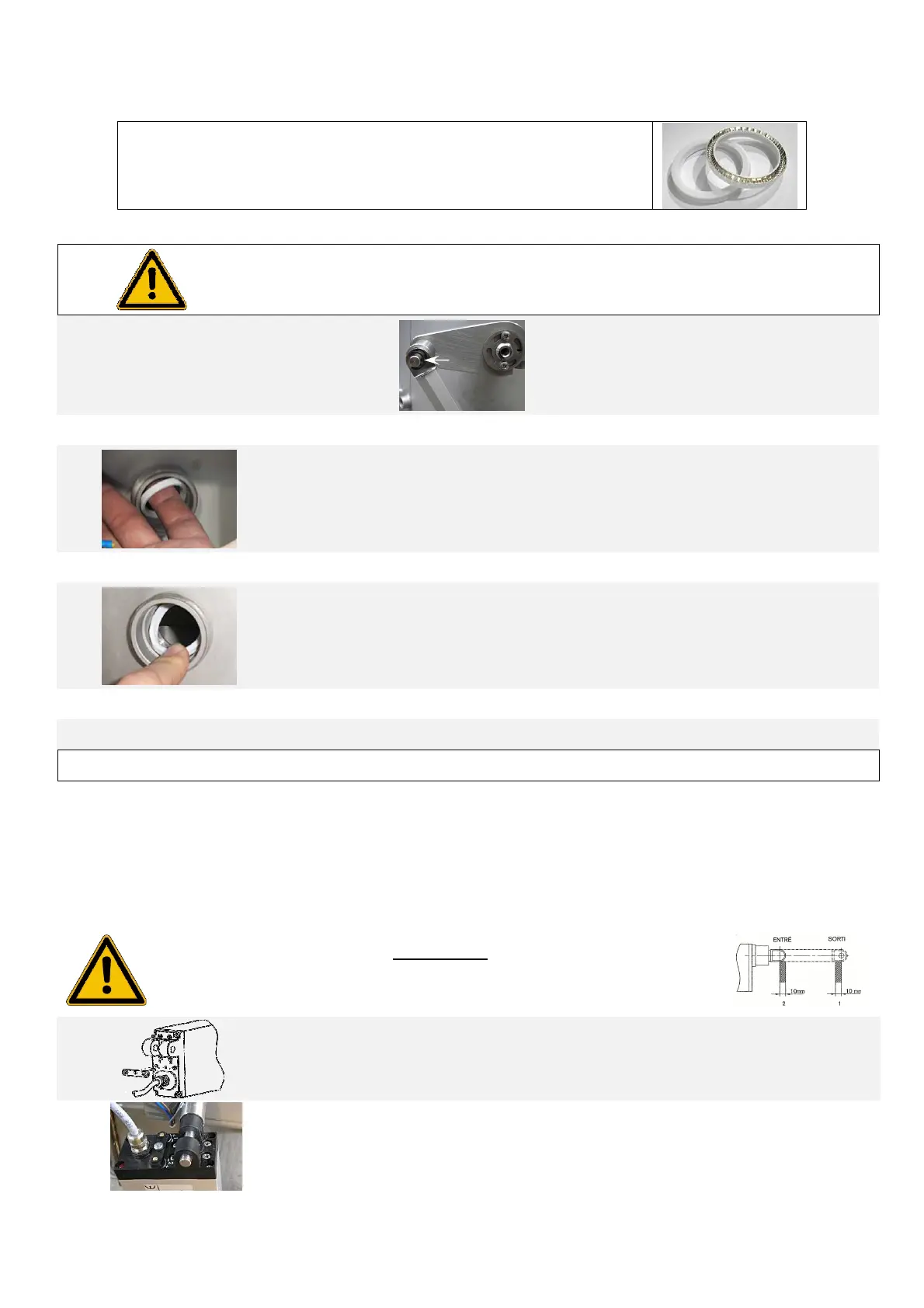

K. CAMBIO DE LAS JUNTAS RASCADORES
La junta rascador tiene dos caras diferentes y de fácil identificación:
- superficie plana blanca,
-
base metálica.
1
Efectuar todas las operaciones de desmontaje de los tubos de cuarzo.
2
Utilizar el puñado de la limpieza
manual para llevar hacia usted el
carro hasta el tope mecánico.
Para efectuar la misma operación en el caso de un
sistema de limpieza automático, desacoplar el
motor retirando la arandela de retención (véase
fotografía).
3 Observe el sentido de montaje de la junta rascador existente.
4
Con su dedo índice, tome la junta rascador y extráigala de su alojamiento.
(La junta rascador es blanda. Puede doblarla para retirarla)
5 Tome una junta rascador nueva.
6
Introduzca con su dedo índice la nueva junta rascador en su alojamiento
respetando el sentido de montaje.
7 Para cambiar la segunda junta rascador, desplace el carro de limpieza hasta el otro extremo.
8 Realice las operaciones precedentes de cambio de rascador.
9 Efectuar todas las operaciones de montaje de los tubos de cuarzo.
L. AJUSTE DE LOS TOPES DEL GATO ELÉCTRICO
Tras cambiar el cilindro eléctrico del sistema de limpieza hay que reajustar los topes de dicho cilindro. A
continuación se indica cómo realizar dicha operación:
Advertencia:
Los inicios y finales de carrera del pistón pueden desplazarse 10 mm como
máximo.
1
Soltar y retirar el pasador de bloqueo de los tornillos que sirven para ajustar el tope del
cilindro.
2
Ajustar el cilindro por la parte de la caja en el reactor (de momento, no colocar aún los
circlips).
