Page 21

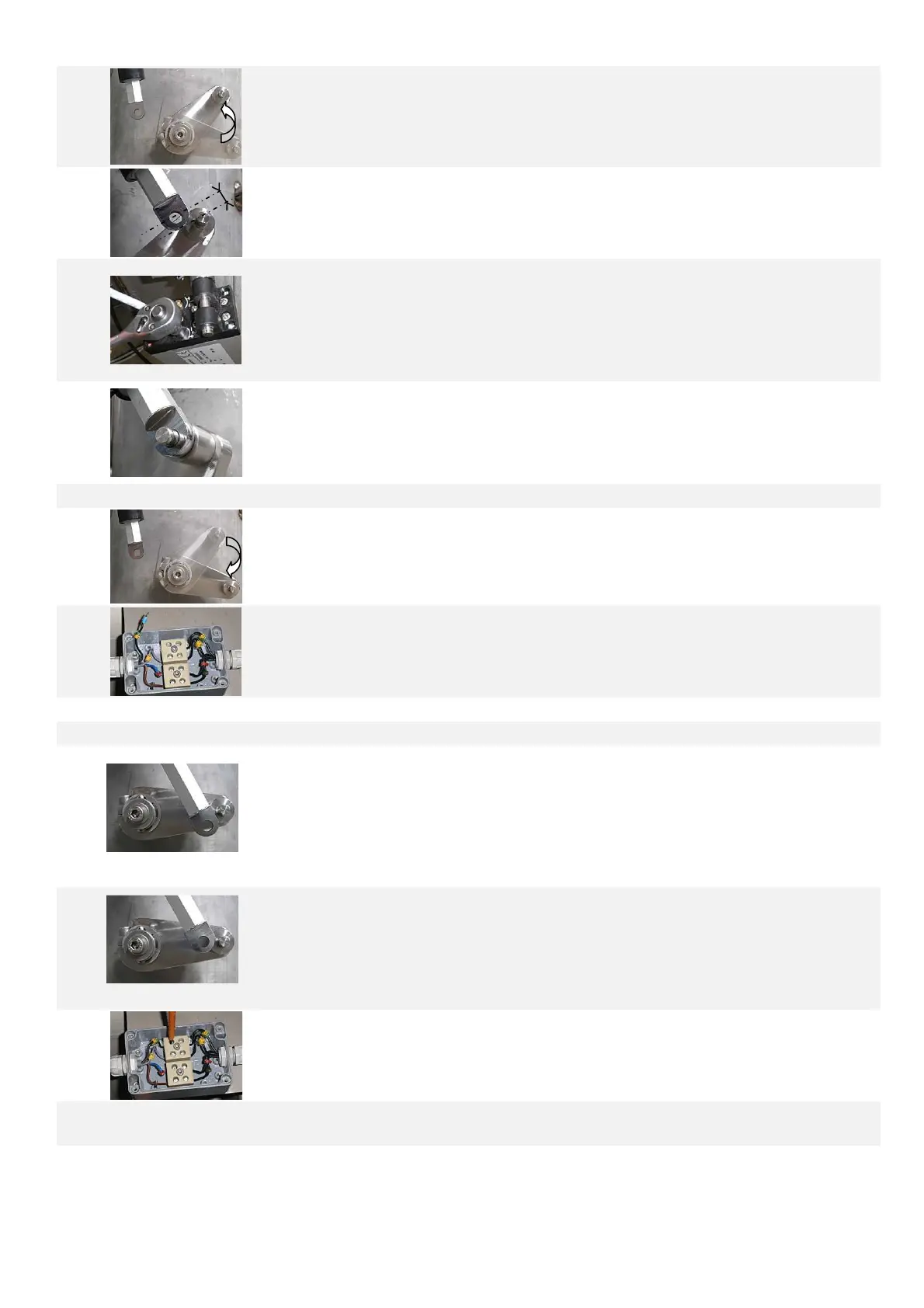

3 Accionar manualmente el brazo del sistema de limpieza hasta la posición " entrada ".
4 Evaluar la distancia entre el eje de fijación del pistón y el del brazo.
5
Girar el tornillo de ajuste de final de carrera número 2 :
- En sentido "+" para llevar el pistón hacia el cilindro.
- En sentido "-" para alejar el pistón del cilindro.
Un giro de tornillo representa aproximadamente una carrera de 1mm en el pistón.
Observación: para realizar esta operación se necesita una llave de tubo hexagonal del 6 (si
no dispone de ella, utilice el pasador de bloqueo).
6
Desactivar y activar la limpieza automática mediante el monitor MIII.
Esperar al final de ciclo del cilindro eléctrico e intentar fijar el pistón al brazo del sistema
de limpieza.
La fijación del cilindro al brazo de limpieza debe poder realizarse fácilmente, sin forzar. Si
no es así, repita las etapas anteriores para mejorar el ajuste.
7 Al finalizar el ajuste de la posición " entrada ", proceder al ajuste de la posición " salida ":
8 Accionar manualmente el brazo del sistema de limpieza hasta la posición " salida ".
9 Soltar el cable "I5" (24 voltios continua) en el cuadro del cilindro eléctrico.
10 Desactivar y activar la limpieza automática mediante el monitor MIII.
11 Evaluar la distancia entre el eje de fijación del pistón y el del brazo.
12
" Demasiado fuera "
Si el pistón queda demasiado fuera, girar el tornillo de ajuste número 1 en sentido "-" de
forma que el pistón quede "demasiado dentro".
Volver a conectar el cable "I5" para que el pistón vuelva a posición " entrada ". A
continuación, volver a enchufar el cable y reactivar la limpieza automática mediante el
monitor MIII.
Si el pistón queda demasiado dentro, pasar a la etapa siguiente. En caso contrario, repetir
esta etapa.
13
" Demasiado dentro "
Si el pistón queda demasiado dentro, girar suavemente el tornillo de ajuste número 1 en
sentido "+" hasta obtener una alineación perfecta de la fijación pistón-brazo.
 La acción ejercida sobre el tornillo de ajuste repercute simultáneamente en el pistón
(únicamente en el sentido "+").
La fijación del cilindro al brazo de limpieza debe poder realizarse fácilmente, sin forzar. Si
no es así, repita las etapas de ajuste de la posición " salida " para mejorar el ajuste.
14 Tras ajustar los dos topes, volver a conectar el cable "I9".
15
Fijar el cilindro eléctrico al reactor con los circlips y volver a activar la limpieza automática mediante el
monitor MIII para comprobar que el sistema funciona correctamente.
