G. CONTACTO DE ALARMA (opción)
Fallos de pre-alarma y de main-alarma se indican mediante contactos secos en el monitor que son
trasladados a las regletas. (Remitirse al esquema eléctrico para identificarlos)
Los contactos son cerrados normalmente. Se abren cuando las alarmas respectivas son activas.
H. FONCTIONNEMENT DE LA SORTIE 4-20MA (OPTION)
El ajuste de la salida 4-20mA debe realizarse:
- a la primera instalación del aparato,
- a cada calibración del Captador UV.
El ajuste de la salida 4-20 mA se realiza UNICAMENTE DESPUÉS de la
calibración del captador UV.
(Véase Manual de funcionamiento del monitor MIII)
La salida 4-20 mA es la imagen de la salida del sensor UV-C y no la imagen de la
visualización del % UV-C en el monitor BIOUV.
PROCEDIMIENTO DE CALIBRACIÓN DE LA SALIDA 4-20MA:
1
¡Antes de pasar a la etapa 2, el procedimiento de calibración del Captador UV debe
realizarse!
2

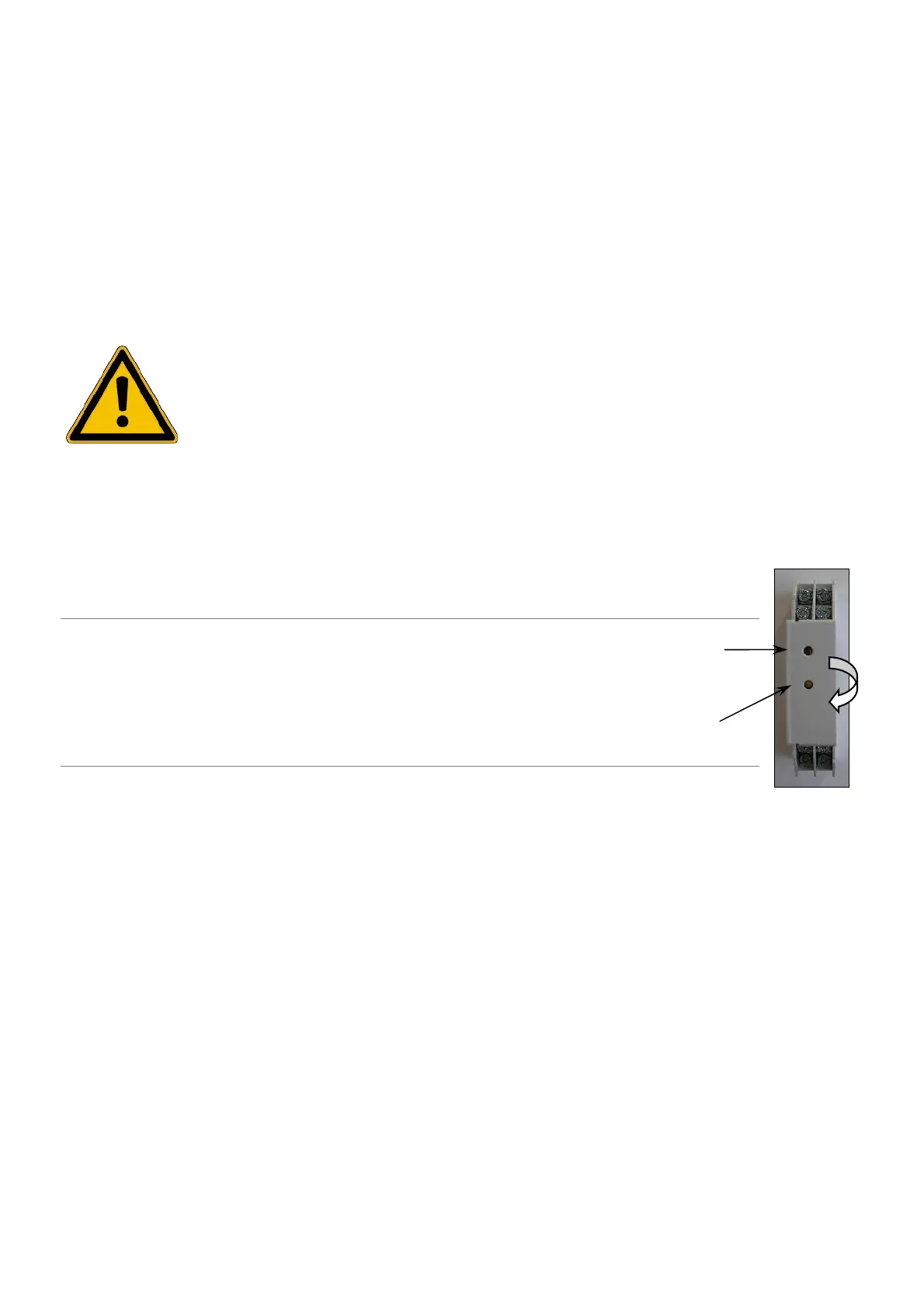

Dar vueltas al tornillo en el sentido de la hora
hasta que el LED rojo se encienda.
3
Su Salida 4-20mA se calibra al 100% del Captador UV.
I. FUNCIONAMIENTO DE LA REGULACIÓN DE POTENCIA
Los aparatos equipados con regulación de potencia están adaptados a su instalación para que su
funcionamiento sea óptimo incluso al final de la vida útil de las lámparas:
Cuando la lámpara es nueva, y mientras su emisión de UV sea suficiente (superior al 70%), se regula
automáticamente al 70% de su potencia. Cuando la emisión de UV desciende, la regulación pasa al 100%
para aumentar la emisión de UV.
Este sistema de regulación permite alargar la vida útil de la lámpara y ahorrar energía, siempre
garantizando una emisión de UV suficiente.
Para activar o desactivar la regulación de potencia, remítase al capítulo "Manual de funcionamiento del
monitor BIO-UV-MIII".
ADVERTENCIA: Al pasar la regulación de potencia a modo automático, hay que reiniciar el reactor
para que dicho cambio se tenga en cuenta.
Tornillo
LED
rojo
