G. CONTACTO DOS ALARMES (opção)
Os defeitos de pré-alarme e de main-alarme são assinalados por contactos secos no monitor que são
indicados em blocos terminais (referir-se ao esquema eléctrico para os identificar).
Os contactos são normalmente fechados. Abrem-se quando os alarmes respectivos estão activos.
H. FUNCIONAMENTO DA SAÍDA 4-20 MA (opção)
A definição da saída 4-20 mA deve ser realizada:
- aquando da primeira instalação do aparelho,
- aquando de cada recalibragem do Sensor UV.
A definição da saída 4-20 mA é realizada unicamente apos a calibragem do sensor UV.
(Ver MANUAL DE FUNCIONAMENTO DO MONITOR MIII)
A saída 4-20 mA é a imagem do captador UV-C e não a imagem da visualização em %
UV-C no monitor MIII.
PROCEDIMENTOS DE CALIBRAGEM DA SAÍDA 4-20 MA:
1
Antes de passar para a etapa 2, é necessário efectuar o procedimento de calibragem do
Sensor UV.

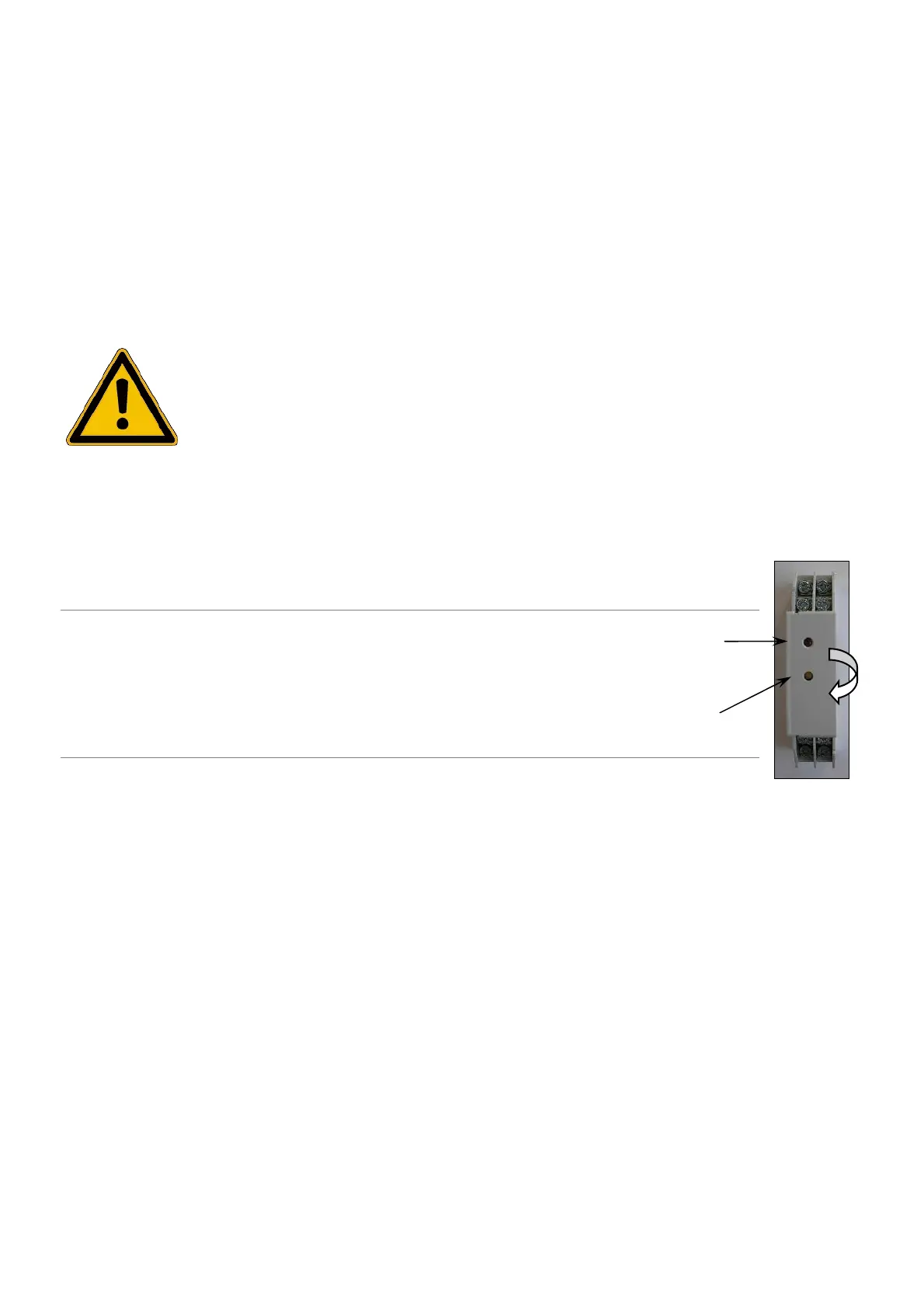

2
Girar o parafuso no sentido horário até
o LED vermelho se acender.
3
A saída 4-20 mA está calibrada em 100% do Sensor UV.
I. FUNCIONAMENTO DA REGULAÇÃO DE POTÊNCIA
Os aparelhos equipados de regulação de potência são dimensionados em relação à sua instalação, de
modo a obter um funcionamento óptimo mesmo no fim do tempo de vida útil das lâmpadas:
Enquanto a lâmpada é nova e que a sua emissão de UV é suficiente (superior a 70%), é automaticamente
regulada em 70% em termos de potência. Logo que as emissões de UV se tornam demasiado fracas, a
regulação passa para 100% de modo a aumentar a radiação de UV emitida.
Este sistema de regulação permite obter uma melhor longevidade da lâmpada e poupar energia,
garantindo ao mesmo tempo uma radiação de UV suficiente ao longo do tempo.
Para activar ou desactivar a regulação de potência, refira-se ao capítulo "Manual de Funcionamento do
Monitor BIO-UV-MIII".
ATENÇÃO: Aquando da passagem da regulação de potência para o modo automático, é necessário
reiniciar o reactor para que essa alteração seja assumida.
LED
vermelho
