MP EL -ES Copyright BIO-UV - 05/03/2009
Marque, Modèles et Brevets déposés - Produits exclusifs

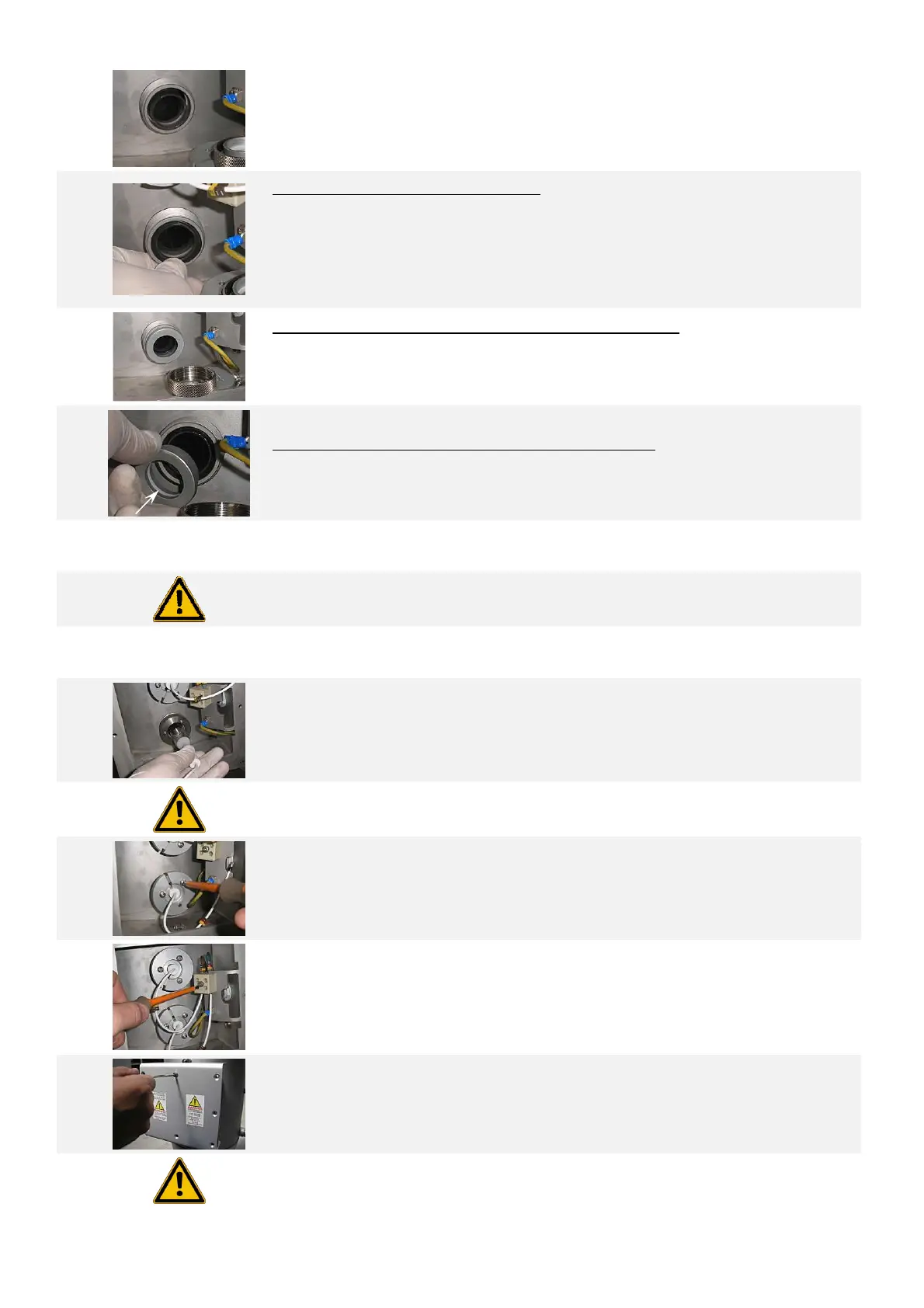

Page 19
12
Centrar la vaina de cuarzo para que sobrepase a la misma distancia de los 2
lados.
13
Cambiar las juntas de estanqueidad:
(Poner una nueva junta a cada cambio de lámpara)
Engrasar las nuevas juntas con grasa alimentaria,
posicionarlas alrededor de la vaina,
empujarla hasta el fondo dentro de su alojamiento (Ayúdese de las
arandelas MP).
14
Si su reactor no está equipado con sistema de limpieza:
volver a colocar las arandelas MP,
apretar las tuercas de acero inoxidable
y pasar directamente a la etapa 17.
15
Si su reactor está equipado con sistema de limpieza,
volver a colocar las arandelas MP con sus anillas PTFE originales
y apretar las tuercas de acero inoxidable.
16
Si su reactor no está equipado con anillas PTFE, contacte con su distribuidor para obtener el kit
PDP003478
junto con sus instrucciones de montaje.
17
Volver a poner la instalación en presión antes de colocar las lámparas.
Registrar que no hay salida en la vaina de cuarzo.
18
Coger la nueva lámpara evitando poner los dedos fuera de la base
(si eso ocurriera, limpiar con un paño suave y alcohol de quemar).
19
Introducir con delicadeza la nueva lámpara UV.
20
Poner de nuevo la numeración que corresponde a cada lámpara.
21
Colocar y volver a atornillar los apoyos lámpara y esto de los 2 lados.
22
Volver a cablear las lámparas UV respetando la numeración y el cableado de
las lámparas. (Véase Cableado de las lámparas).
23
Volver a atornillar los dos capós.
24
Pensar en verificar el calibro del sensor UV si tiene una su aparato.
(Véase el capitulo sobre el funcionamiento del monitor).
