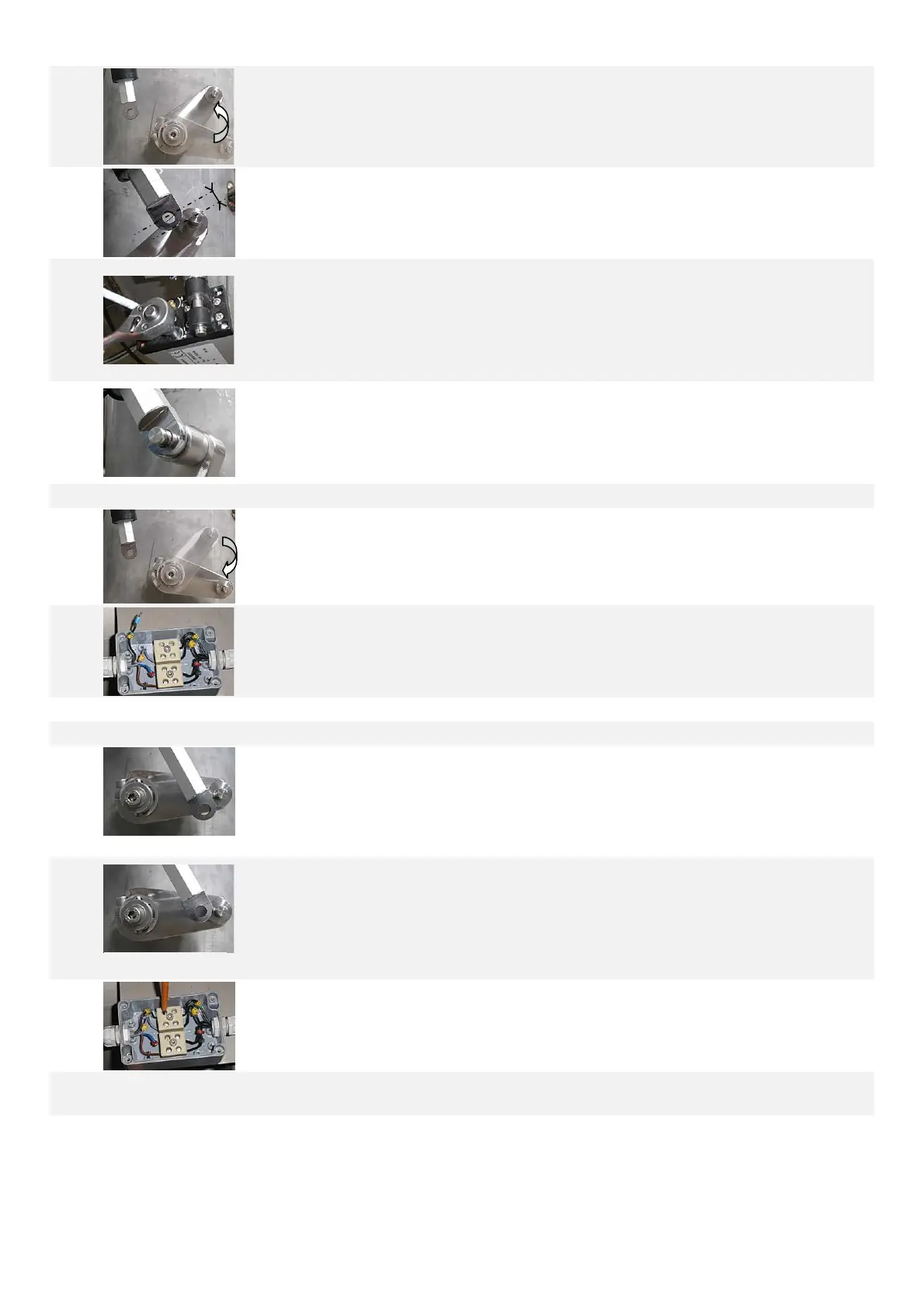

3 Actionner manuellement le bras du système de nettoyage en position « rentré ».
4 Evaluer la distance à rétablir entre l’axe de fixation du piston et celui du bras.
5
Tourner la vis de réglage de fin de course numéro 2 :
- Dans le sens « + » pour ramener le piston dans le vérin.
- Dans le sens « - » pour ressortir le piston du vérin.
Un tour de vis représente environ une course de 1mm sur le piston.
Remarque : cette opération nécessite une clé à pipe six pans, taille 6 (à défaut, utilisez la
barrette de verrouillage).
6
Désactiver et activer le nettoyage automatique via le moniteur MIII.
Attendre la fin du cycle du vérin électrique et essayer de fixer le piston au bras du système
de nettoyage.
Il faut que la fixation du vérin au bras du nettoyage se fasse facilement, sans forcer, sinon
reprendre les étapes ci-dessus pour améliorer l’ajustement.
7 Une fois le réglage de la position « rentré » effectuée, régler la position « sorti » :
8 Actionner manuellement le bras du système de nettoyage en position « sorti ».
9 Débrancher le câble « I5 » (24Volts continu) dans le coffret du vérin électrique.
10 Désactiver et activer le nettoyage automatique via le moniteur MIII.
11 Evaluer la distance à rétablir entre l’axe de fixation du piston et celui du bras.
12
"Trop sorti"
Dans le cas d’un piston trop sorti, tourner suffisamment la vis de réglage numéro1 dans
le sens « - » de façon à obtenir un piston « trop rentré ».
Rebrancher le câble « I5 » afin de laisser le piston revenir en position « rentrée ». Puis
débrancher à nouveau ce câble et réactiver le nettoyage automatique via le moniteur MIII.
Si le piston est trop rentré, passer à l’étape suivante sinon reprendre cette étape.
13
"Trop rentré"
Dans le cas d’un piston trop rentré, tourner doucement la vis de réglage numéro 1 dans
le sens « + » jusqu’à obtenir un parfait alignement des fixations Piston/Bras.
L’action sur la vis de réglage est répercutée en simultanée sur le piston (uniquement
concernant le sens « + »)
Il faut que la fixation du vérin au bras du nettoyage se fasse facilement, sans forcer, sinon
reprendre les étapes du réglage de la position « sorti » pour améliorer l’ajustement.
14 Une fois le réglage des deux butées effectué, rebrancher le câble « I9 ».
15
Fixer le vérin électrique sur le réacteur avec les circlips et réactiver le nettoyage automatique via le moniteur
MIII pour vérifier que le système fonctionne bien.
