12 | 第二章: 硬件安装

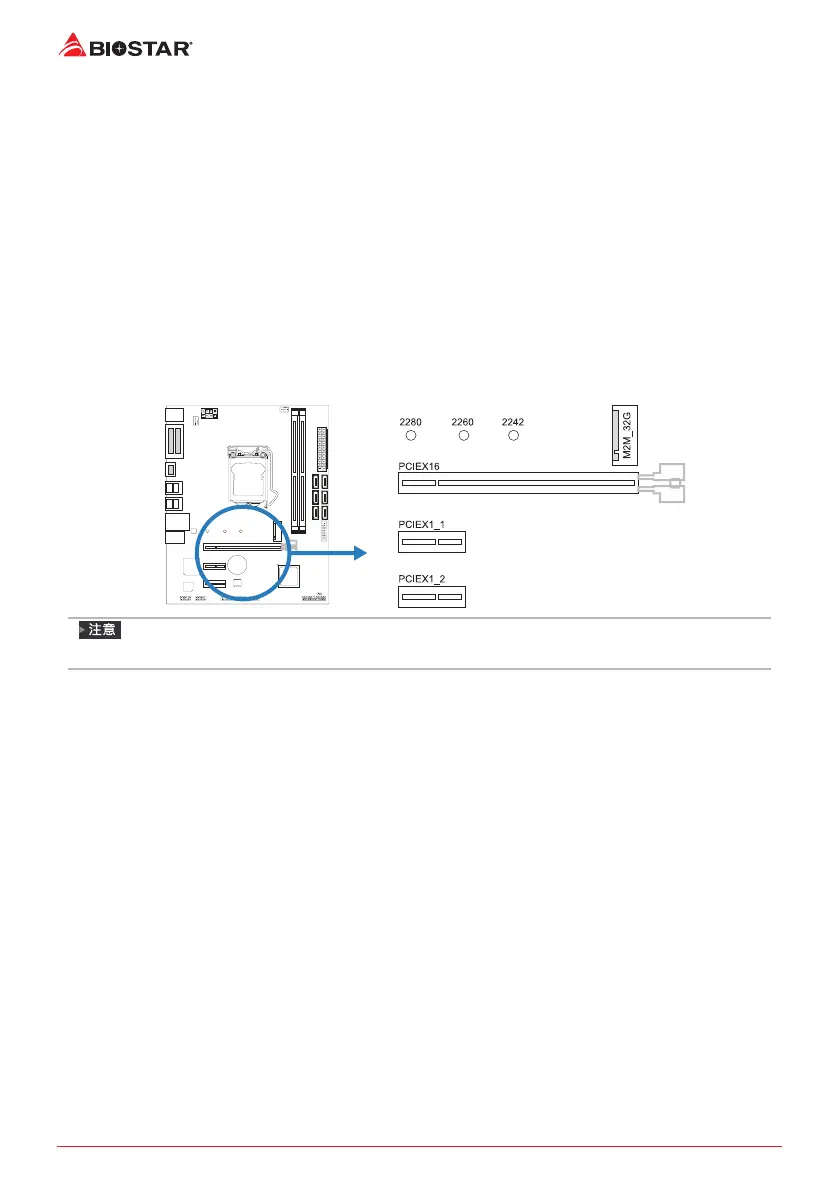

2�5 扩展槽
PCIEX16: PCI-Express Gen3 x16 插槽
• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为16GB/s，总带宽为32GB/s。
PCIEX1_1/PCIEX1_2: PCI-Express Gen3 x1 插槽
• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为1GB/s，总带宽为2GB/s。
M2M_32G: M�2 (Key M) 插槽
• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。安装M.2模块前请将六角柱放
到正确的位置。
• 支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4模块 (32 Gb/s)。
• 支持 Intel
®
O p t a n e 技 术。
»
当安装SATA SSD模块于M2M_32G插槽时，SATA3_5接口将会被禁用。
安装扩展卡
请参照以下步骤安装扩展卡：
• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。
• 还 原电脑 机 箱 后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。
