14 | 第二章: 硬件安装

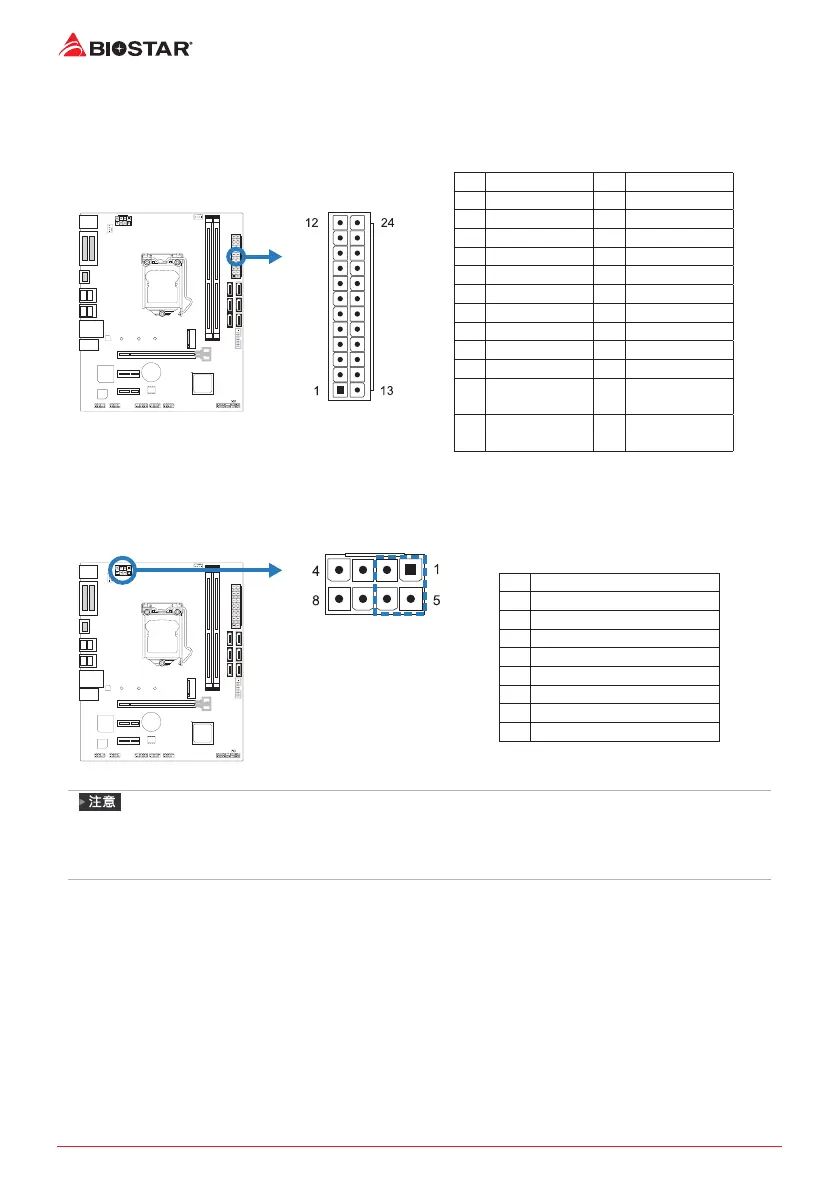

2�7 接口和插槽
ATX: ATX电源接口
为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。
针 定义 针 定义
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 唤醒电压+5V
22 +5V 10 +12V
23
+5V (Only for
2x12-pin ATX)
11
+12V (Only for
2x12-pin ATX)
24
接地 (Only for
2x12- pin ATX)
12
+3.3V (Only for
2x12-pin ATX)
ATX_12V_2X4: ATX电源接口
此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请将其插入ATXPWR2的
1-2-5-6针脚。
针 定义
1 接地 (Only for 2x4-pin 12V)
2 接地 (Only for 2x4-pin 12V)
3 接地
4 接地
5 +12V (Only for 2x4-pin 12V)
6 +12V (Only for 2x4-pin 12V)
7 +12V
8 +12V
»
开机前，请确保ATX和ATX_12V_2X4接口都已插上电源。
»
电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议
您 使 用 带 有 大 功 率 输出 的 电 源。
