第二章: 硬件安装 | 15
B360M D2V

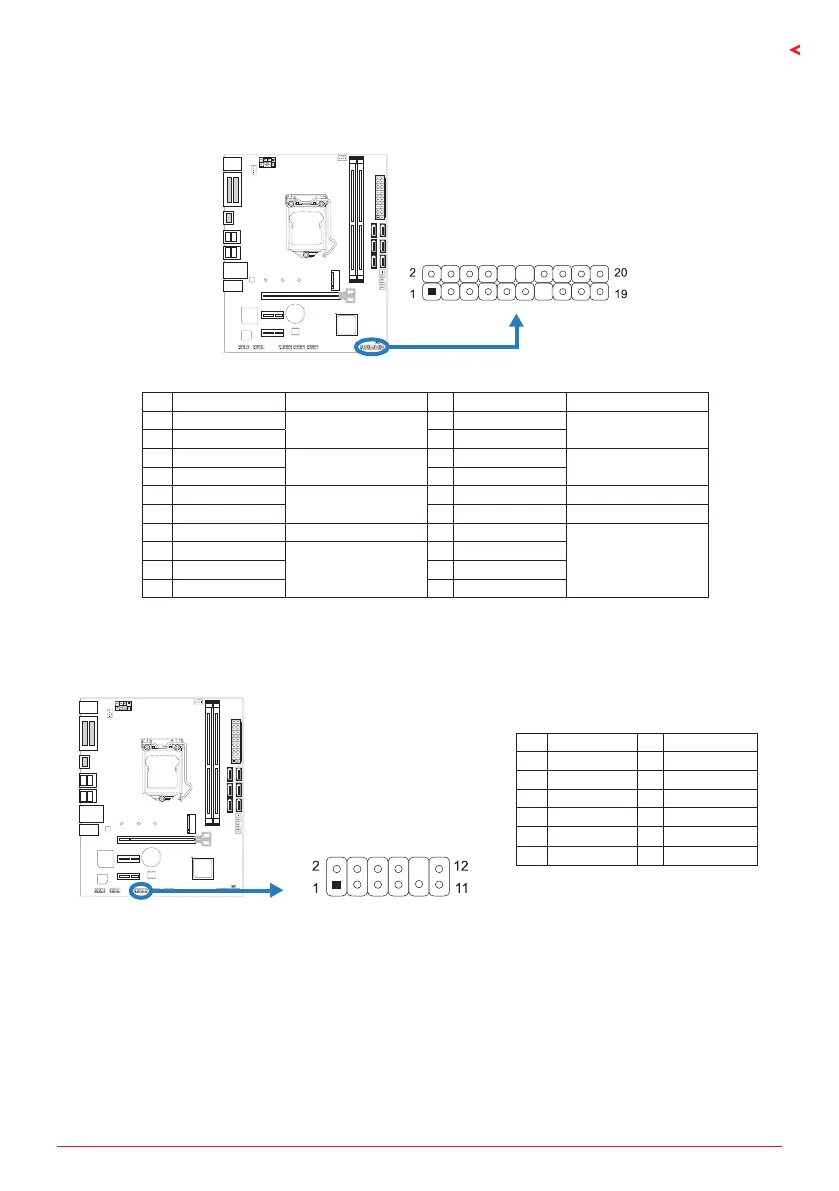

PANEL1: 前置面板接头
此个20针脚接口包括电源开关，重启，机箱防盗开关，电源指示灯和扬声器接口。
针 定义 功能 针 定义 功能
1 HD+
Hard Drive Activity
LED
2 PLED+
电源指示灯
3 HD- 4 PLED-
5 RES-
重启开关
6 PW+
电源开关
7 RES+ 8 PW-
9 CI-
Chassis Intrusion
Header
10 N/A N/A
11 CI+ 12 N/A N/A
13 N/A N/A 14 SPEAK+
扬声器接口
15 PWR_LED+
电源指示灯
16 NC
17 PWR_LED- 18 NC
19 PWR_LED- 20 SPEAD-
TPM: TPM接头
此接头可连接可信任安全平台模组系统，可用来储存金钥、认证与资料，并增加网路安
全性。
针 定义 针 定义
1 LAD0 2 +3V
3 LAD1 4 N/A
5 LAD2 6 LCLK
7 LAD3 8 接地
9 LFRAME 10 NC
11 SERIRQ 12 LRESET
