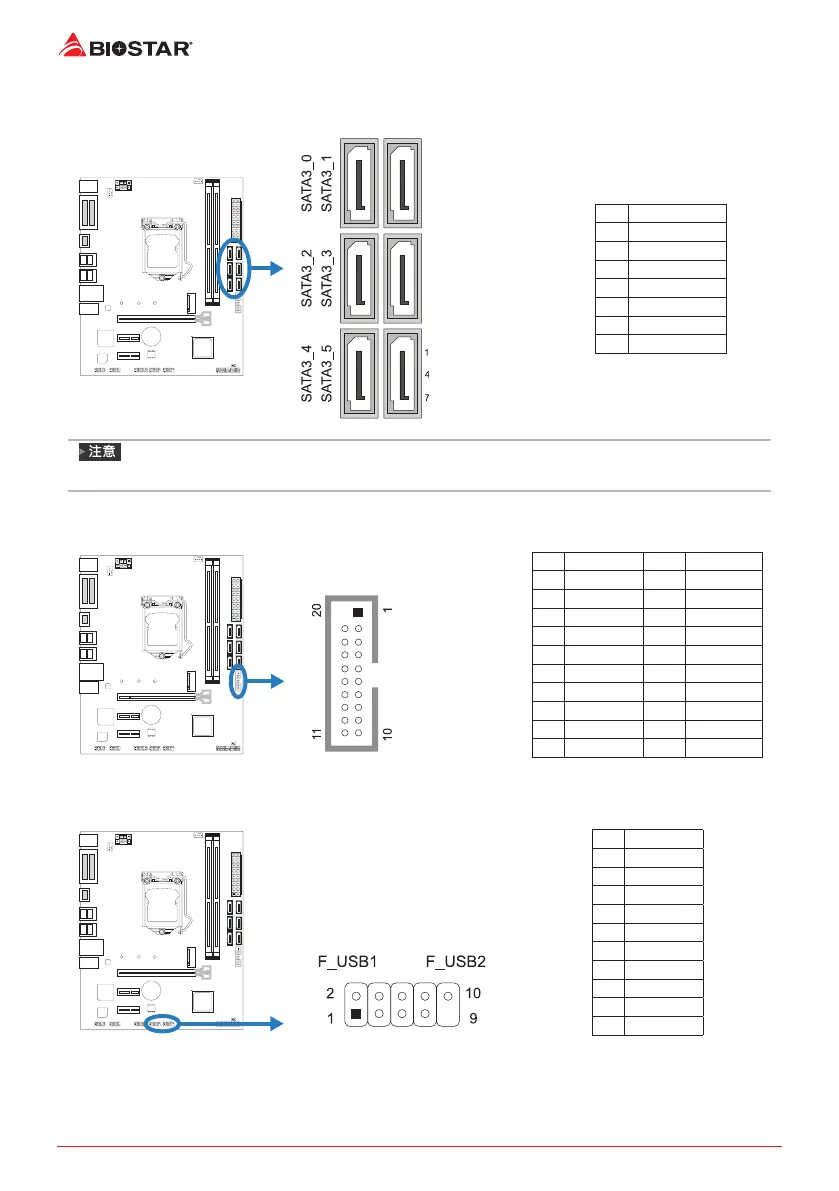

SATA3_0/3_1/3_2/3_3/3_4/3_5: 串行ATA接口
此接口通过SATA数据线连接SATA硬盘。
针 定义
1 接地
2 TXP
3 TXN
4 接地
5 RXN
6 RXP
7 接地
»
当安装SATA SSD模块于M2M_32G插槽时，SATA3_5接口将会被禁用。
F_USB30: 前置面板USB 3�1(Gen1)接头
PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。
针 定义 针 定义
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 接地
4 接地 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 接地
7 接地 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB1/2: 前置面板USB 2�0接头
PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。
针 定义
1 Power (5V)
2 Power (5V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 接地
8 接地
9 No Pin
10 NC
