第二章: 硬件安装 | 17
B360M D2V

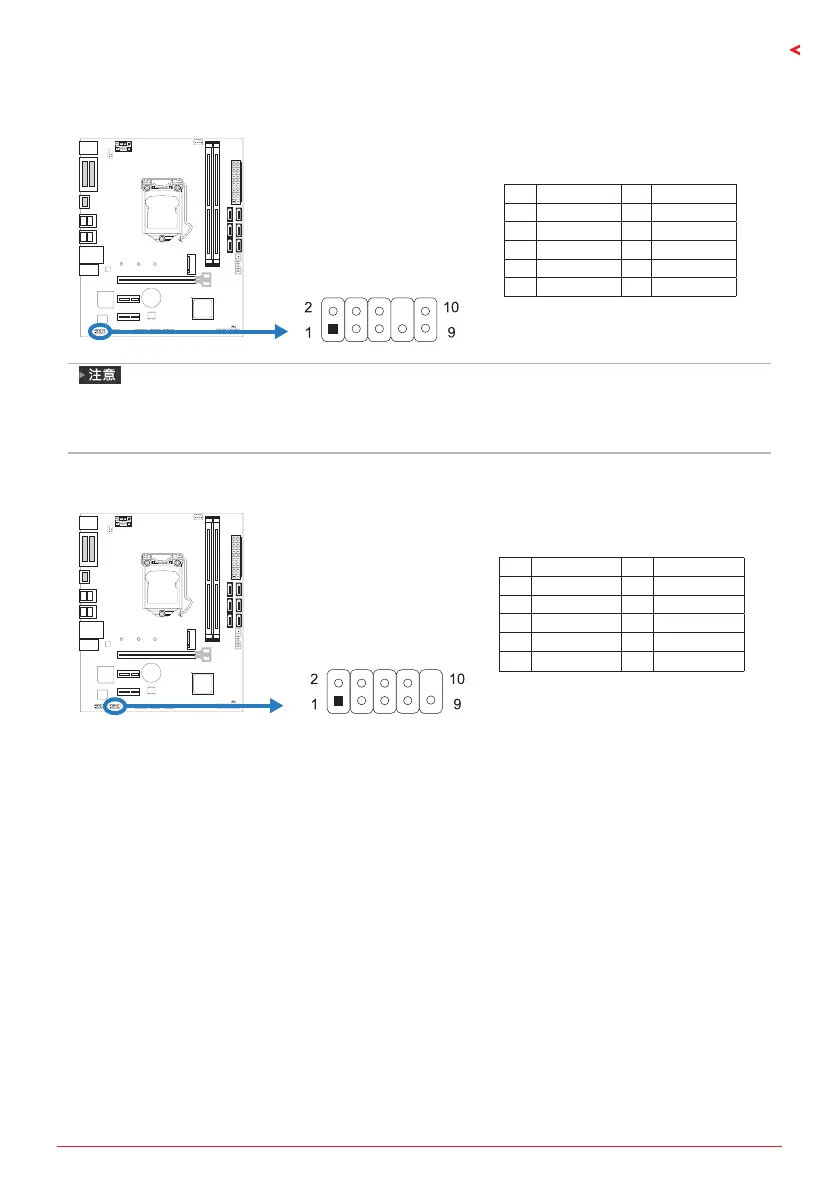

F_AUDIO1: 前置面板音频接头
此接头可连接音频输出数据线，支持HD(高清)音频和AC’97。
针 定义 针 定义
1 Mic2_L 6 Sense
2 接地 7 FAUDIO_JD
3 Mic2_R 8 No Pin
4 NC 9 LINE2_L
5 LINE2_R 10 Sense
»
建议您连接前置高清音频插孔，享用主板高清音频功能。
»
如果要连接AC’97前置音频输出数据线，请关闭”前置面板插孔检测功能”。此功能在系统音频
工 具 中可见。
COM: 串行端口
此主板有一串行端口，可连接至RS-232端口。
针 定义 针 定义
1 NDCD- 6 NDSR-
2 NSIN 7 NRTS-
3 NSOUT 8 NCTS-
4 NDTR- 9 NRI-
5 GND 10 No Pin
