第二章: 硬體安裝 | 19
B550MX/E PRO | B550MH/E PRO

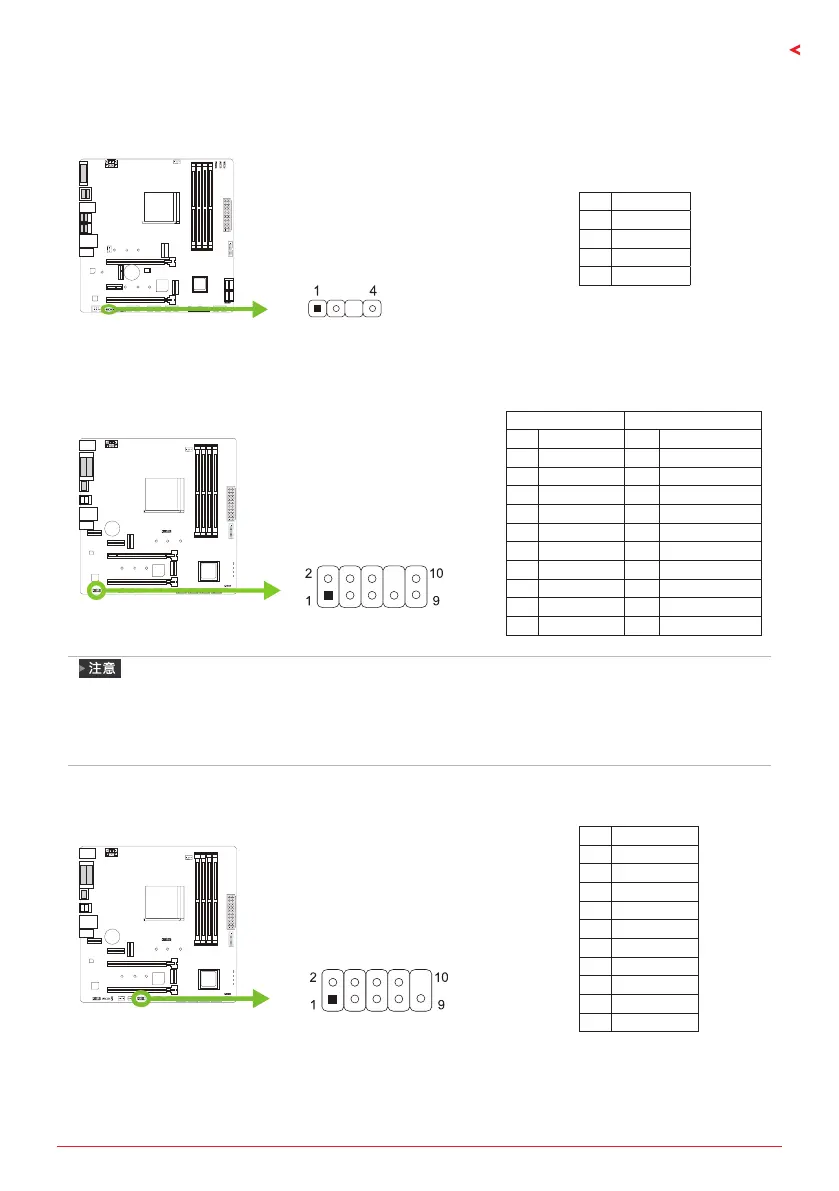

JSPDIFOUT1: S/PDIF輸出接頭
此接頭連接PCI支架SPDIF輸出接頭。
針 定義
1 +5V
2 SPDIF_OUT
3 接地
4 +5V
F_AUDIO: 前置面板音效接頭
此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC’97。
HD Audio AC’97
針 定義 針 定義
1 Mic Left in 1 Mic In
2 接地 2 接地
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Left line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out
»
當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
»
建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
»
如果要連接使用AC’97前置音效輸出數據線，請關閉”前置面板插孔檢測功能”。此功能在系統
音 效 工 具 中可 見。
COM1: 序列埠接頭
此主板提供序列埠接頭可接RS-232接頭。
針 定義
1 載波檢測
2 接收資料
3 發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7 輸送要求
8 清除發送
9 震鈴指示器
10 Key
