Глава 2: Установка оборудования | 17
B550MX/E PRO | B550MH/E PRO

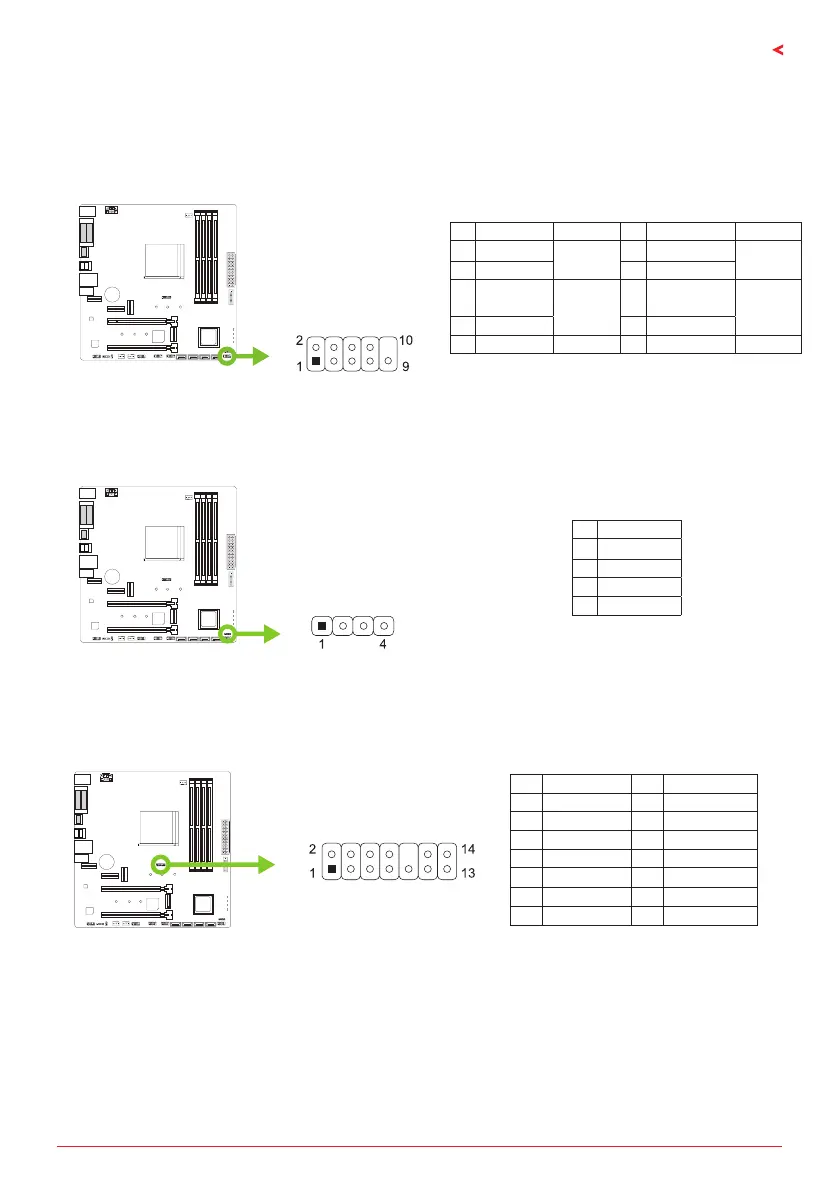

F_PANEL: штыревой соединитель передней панели
Этот разъем включает в себя соединения включения питания, сброса, светодиода
жесткого диска и светодиода питания. Он позволяет пользователю подключать функции
переключателя передней панели корпуса ПК
Pin Назначение Функция Pin Назначение Функция
1 HDD LED(+)
Свет
одио
2 Power LED (+)
Светодиод
3 HDD LED(-) 4 Power LED (-)
5 Ground
Кнопка
сброса
6
Кнопка
питания
Кнопка
включе
7 Управление 8 Ground
9 Не Не 10 Н/П Н/П
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Назначение
1 +5V
2 Н/П
3 Н/П
4 Динамик
TPM: Trusted Plaorm Module Header
This header allows you to store cryptographic keys that protect informaon.
Pin Assignment Pin Assignment
1 F_LAD0 2 +3V
3 F_LAD1 4 +3V
5 F_LAD2 6 TPM_24MHZ
7 F_LAD3 8 GND
9 L_FRAME_N 10 NC
11 SER_IRQ 12 PLTRST_N
13 CLK_RUN_N 14 +3V3_DUAL
