Глава 2: Установка оборудования | 25
B760MZ-E PRO | B760MX-E PRO | B760MH-E PRO | B760MP-E PRO

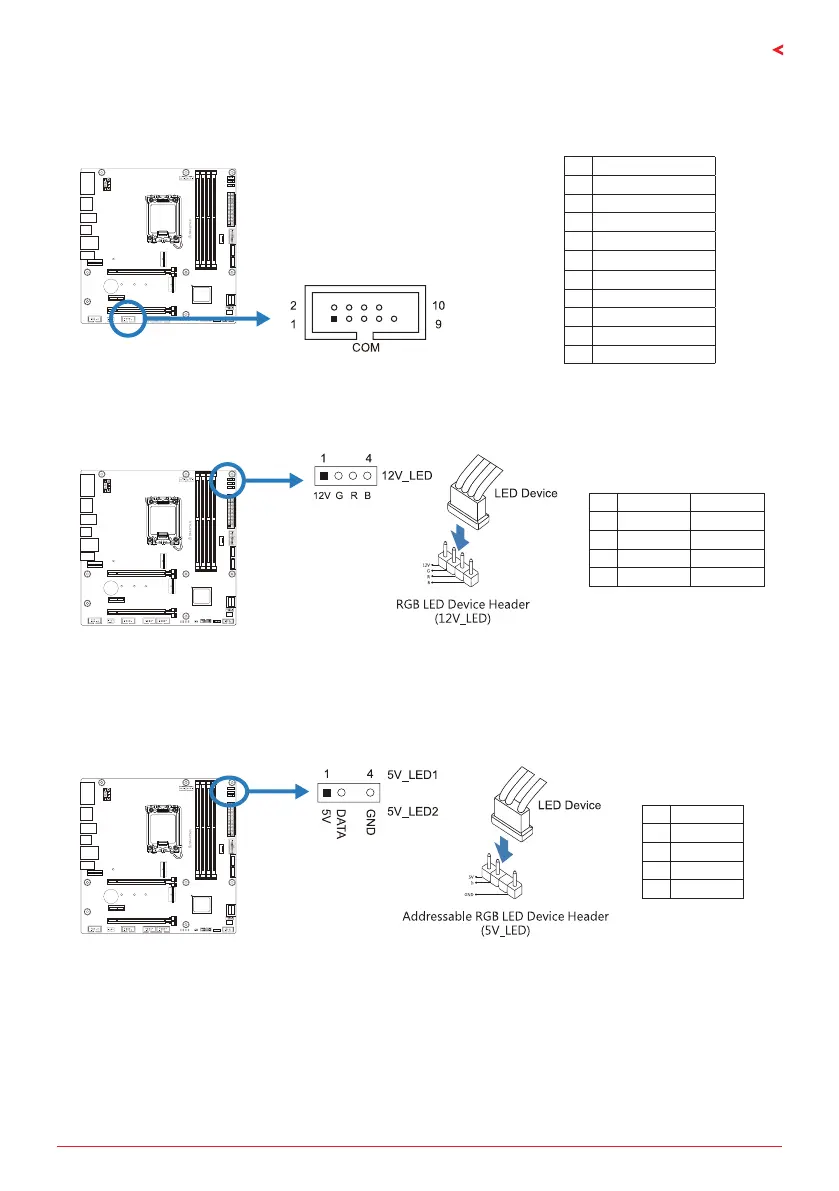

COM: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1 Carrier detect
2 Received data
3 Transmied data
4 Data terminal ready
5 Signal ground
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator
10 Key
12V_LED: Штыревой соединитель светодиодного устройства RGB (5050 SMD)
Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RGB для
светодиодного устройства RGB (5050 SMD).
Pin Cable Color Assignment
1 12V (Black) VCC12
2 G (Green) LED_GREEN
3 R (Red) LED_RED
4 B (Blue) LED_BLUE
5V_LED1/ 5V_LED2: штыревой соединитель адресуемого светодиодного
устройства RGB (WS2818B)
Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными
для светодиодного устройства ARGB (WS2818B).
Pin Assignment
1 VCC5
2 Data
3 N/A
4 GND
