12 | 第二章: 硬體安裝
2�5 擴充插槽

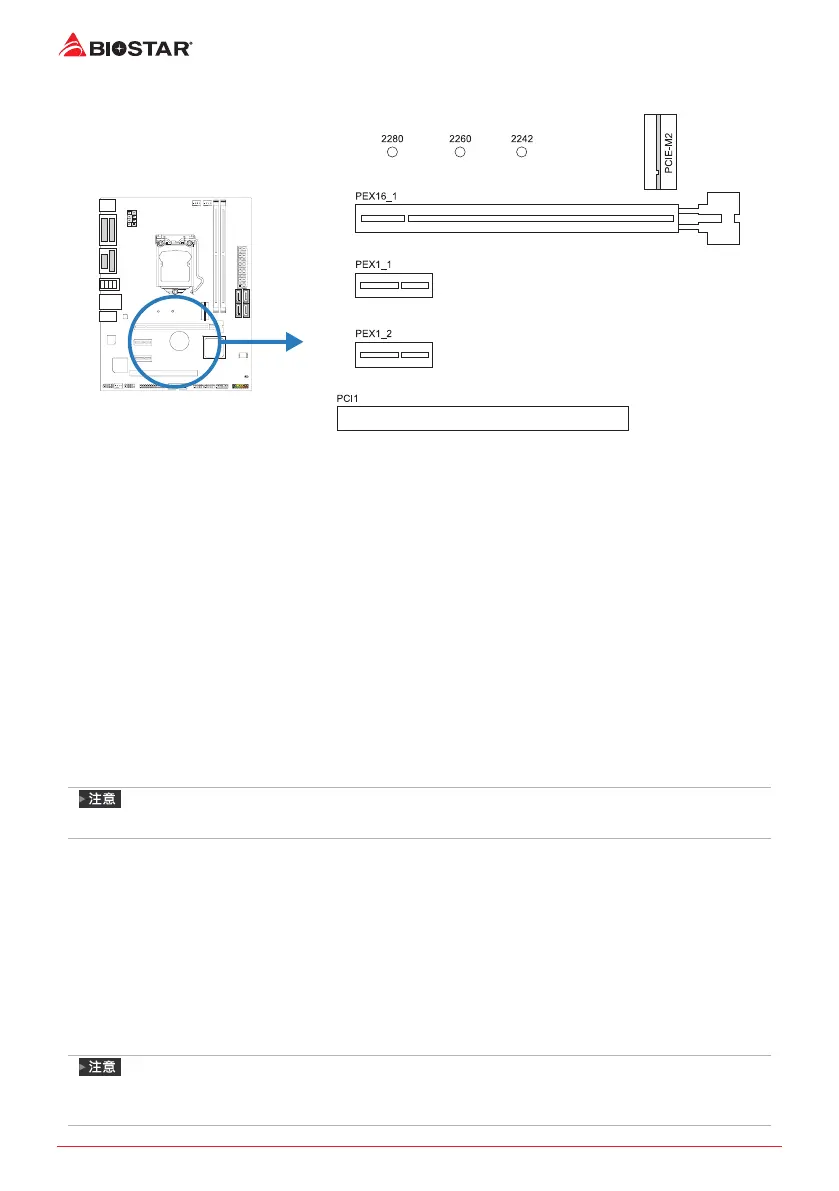

PCI1: 外圍設備互連插槽
• P C I 插 槽 支 持 用 于 P C 的 扩 展 卡 包 括：网 卡，声 卡，调 制 解 调 器，电 视 调 谐 器 扩 展 卡 和 其
他 符合 P C I 标 准 的 扩 展卡。
PEX16_1: PCI-Express Gen3 x16 插槽
• 符合PCI-Express 3.0規範。
• 同時使用兩個插槽最大頻寬為每個插槽16GB/s，總頻寬為32GB/s。
PEX1_1/ PEX1_2: PCI-Express Gen2 x1 插槽
• 符合PCI-Express 2.0規範。
• 每個資料傳輸頻寬高達500MB/s； 總頻寬為1GB/s。
PCIE-M2: M�2 (M Key) 插槽
• M.2插槽支援2242/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確
的位置。
•
支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen2 x2模組 (10Gb/s) -
NVMe / AHCI SSD。
»
當安裝SATA SSD模組於PCIE-M2插槽，SATA_1接頭將會被禁用。
安裝擴充卡
請參照以下步驟安裝擴充卡：
• 安裝擴充卡前請閱讀擴充卡的相關指示說明。
• 打開電腦機箱後蓋，移除螺絲和插槽支架。
• 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。
• 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)
• 將電腦機箱後蓋閉合。
• 開 機。如 有 必 要，可 為 擴 充 卡 更 改 B I O S 設 定。
• 安裝擴充卡的驅動。
»
請注意，如果要安裝或卸下螺絲，則需要使用M2型螺絲起子。建議不要使用不符合規格的螺絲
起 子，否 則 可 能 會 造 成 螺 絲 損 壞。
