Глава 2: Установка оборудования | 21

H610MX-E｜H610MX｜H610MH-E｜H610MH｜H610MHP｜H610MHC｜H610MX2-E｜H610MH2｜H610MHP2

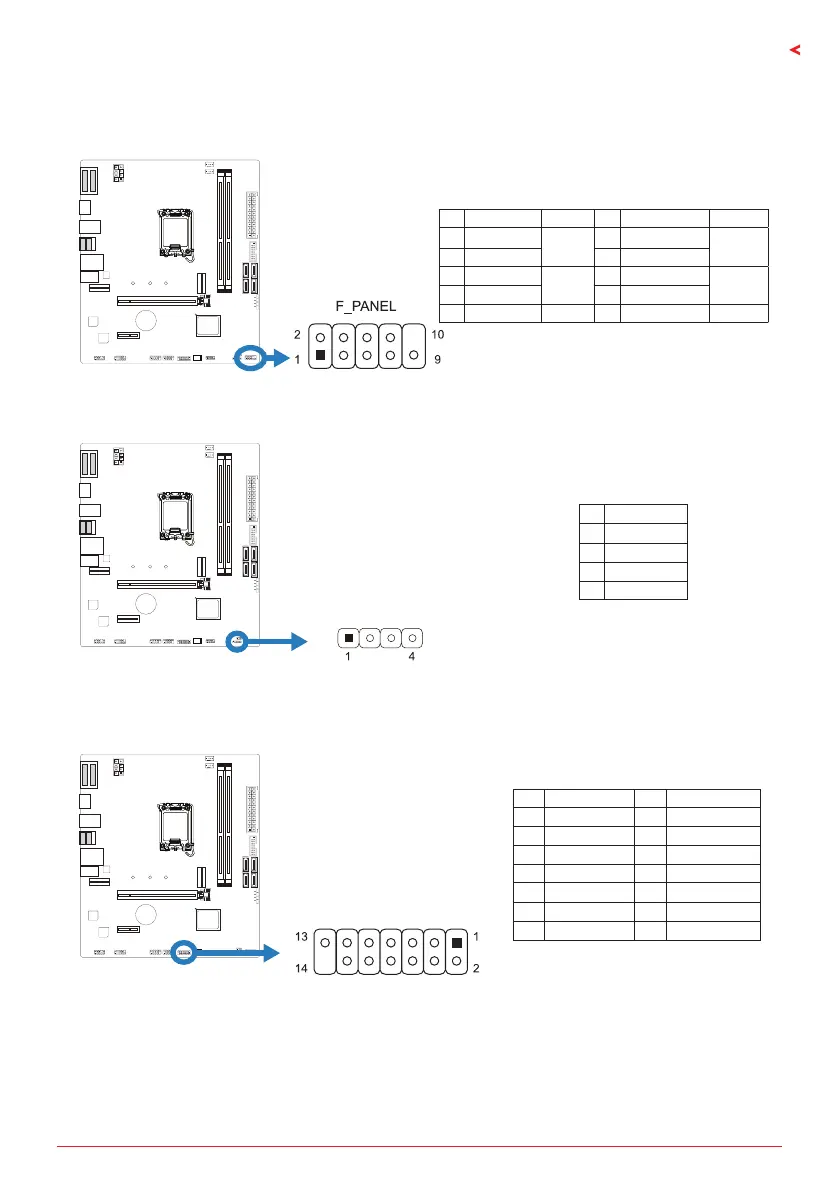

F-PANEL: штыревой соединитель передней панели

Этот 10-контактный штыревой соединитель включает в себя соединения включения

питания, сброса, светодиода жесткого диска.

Pin Assignment Funcon Pin Assignment Funcon

1 HDD LED(+)

HDD

LED

2 Power LED (+)

Power

LED

3 HDD LED(-) 4 Power LED (-)

5 Ground

Reset

Buon

6 Power Buon

Power-On

Buon

7 Reset Control 8 Ground

9 NC NC 10 NA NA

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin Assignment

1 +5V

2 N/A

3 N/A

4 Speaker

TPM_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие

информацию.

Pin Assignment Pin Assignment

1 +3.3V 2 SPI_PIRQ

3 TPM_RST# 4 TPM_CS

5 N/A 6 N/A

7 +3.3V 8 GND

9 N/A 10 SPI_CLK

11 SPI_MISO 12 SPI_MOSI

13 N/A 14 KEY
