Biostar H61MHV3 User Manual

14 | 챕터 2: 하드웨어 설치
2�6 점퍼 & 스위치 설정

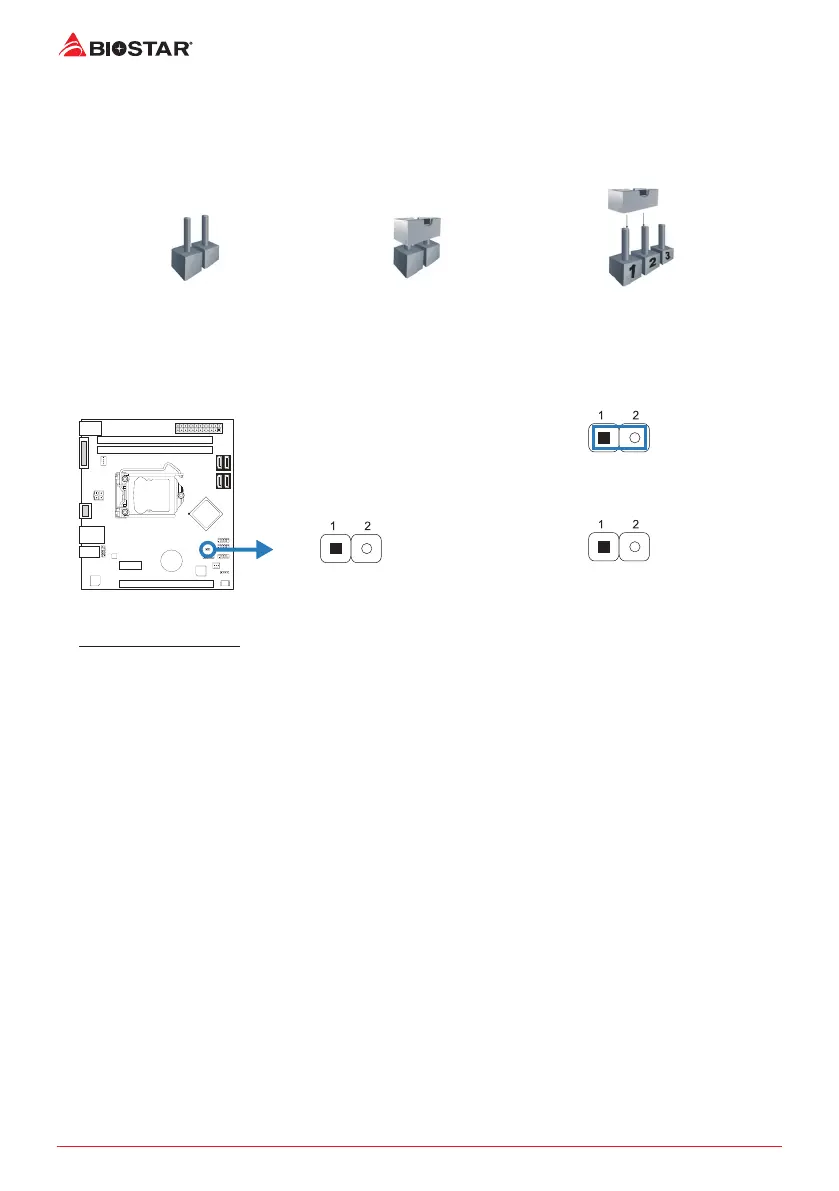

아래의 일러스트는 어떻게 점퍼를 설정하는지 보여주고 있습니다. 점퍼 캡이 핀 위에
있으면 “닫힌 상태”이며, 그렇지 않으면 “열린 상태”입니다.
Pin opened Pin closed Pin 1-2 closed
JCMOS1: CMOS 클리어 점퍼
점퍼는 사용자에게 바이오스 안전 설정과 CMOS 데이터를 복구할 수 있게
합니다.메인보드가 손상되지 않도록 다음의절차를 준수하시기 바랍니다.
핀1-2 열림:
정상 작동 (기본값)
핀1-2 단락:
CMOS 데이터 클리어
CMOS 클리어 과정:
1. AC 파워 코드를분리합니다.
2. 점퍼를 “핀 1-2 단락” 으로 설정하고, 두 개의 핀을 드라이버와 같은 금속 물체를
사용해 터치합니다.
3. 5초 가량 기다립니다.
4. CMOS 값이 지워진 후 점퍼가 “핀 1-2 열림”로 설정되어 있는지 확인합니다.
5. AC 파워 코드를 연결합니다.
6. 최적화된 기본값을 로드하고 CMOS에 설정을 저장합니다.

Biostar H61MHV3 Specifications

General

Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	- GB
Supported memory clock speeds	1066, 1333, 1600 MHz
Supported memory module capacities	1GB, 2GB, 4GB, 8GB, 16GB, 512MB
Number of storage drives supported	4
Supported storage drive interfaces	SATA II
Parallel processing technology support	-
Headphone outputs	3
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Ethernet LAN (RJ-45) ports	1
LAN controller	Realtek RTL8111H
Ethernet interface type	10 Gigabit Ethernet, 100 Gigabit Ethernet
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel® H61
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Windows operating systems supported	Windows 10, Windows 7, Windows 8, Windows 8.1
PCI Express slots version	2.0, 3.0
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
Height	191 mm
