16
I/O-Rückwand für ATX Gehäuse X1 (optional)
IEEE 1394 Kable X 1 (optional)

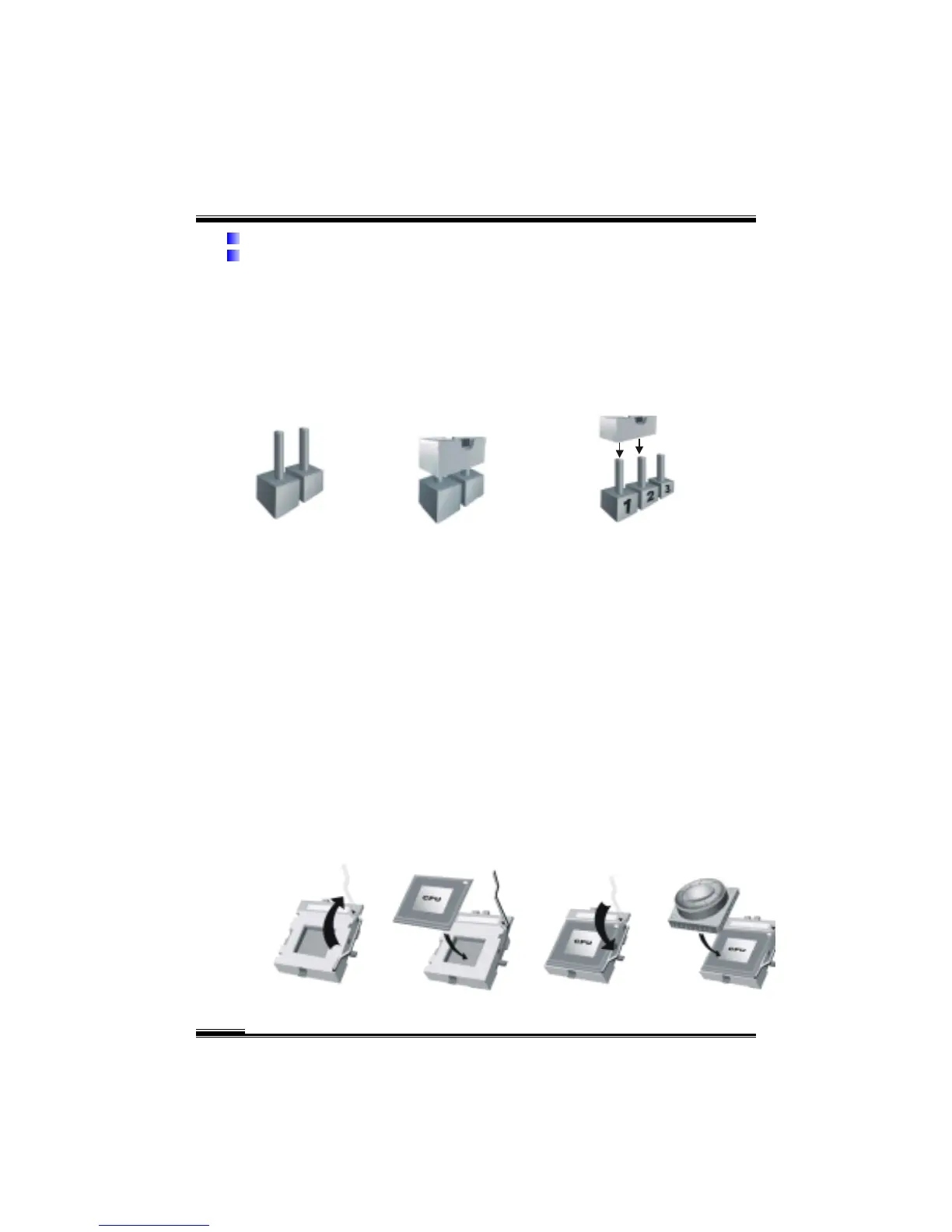

Einstellung der Jumper
Die Abbildung verdeutlicht, wie Jumper eingestellt werden. Pins werden durch die
Jumper-Kappe verdeckt, ist der Jumper ”geschlossen”. Keine Pins werden durch die
Jumper-Kappe verdeckt, ist der Jumper “geöffnet”. Die Abbiildung zeigt einen 3-Pin
Jumper dessen Pin1 und Pin2 ”geschlossen“ sind, bzw. es befindet sich eine
Jumper-Kappe auf diesen beiden Pins.
Jumper geöffnet Jumper geschlossen Pin1-2 geschlossen
Installation der CPU
Schritt 1: Ziehen Sie den Hebel seitlich vom Sockel weg. Heben Sie den
Hebel dann in 90-Grad-Winkel nach oben.
Schritt 2: Suchen Sie nach der scharfen Kante, die auf Drehpunkt des
Hebels weisen muss. Die CPU passt nur, wenn sie richtig
ausgerichtet ist.
Schritt 3: Drücken Sie die CPU fest in den Sockel und schließen Sie den
Hebel.
Schritt 4: Stecken Sie Ihren CPU-Lüfter auf die CPU. Schließen Sie die
Stromversorgungsstecker für CPU-Lüfter an JCFAN1 an. Dann
beenden Sie die Installation.
Schritt 1 Schritt 2 Schritt 3 Schritt 4
