Biral AX 13 User Manual

10
|
nederlands
961084_00
Absperrschieber
AX12, AX13
BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:4
Pos
Stück
III
Datum
Gegenstand
Änd.Index Visum
Modell/Art.Nr
Material Bemerkung
Ersatz für:
961084
Änd.Index
Freigabe
geprüft
gezeichnet 28.11.2007
PDM_Nr TD-0008403
über 400 bis 1000
± 0.8
über 6 bis 30
± 0.2
über 30 bis 120
± 0.3
über 120 bis 400
± 0.5
0.5 bis 6
± 0.1
00
01.02.2008
01.02.2008
ts
ts
ts
Rauhwerte Ra 12.5
Rauheitsklassen N10 N9
6.3
N8
3.2
N7
1.6
N6
0.8
N5
0.4
Allgemeintoleranzen ISO 2768-mK
Ersetzt durch:

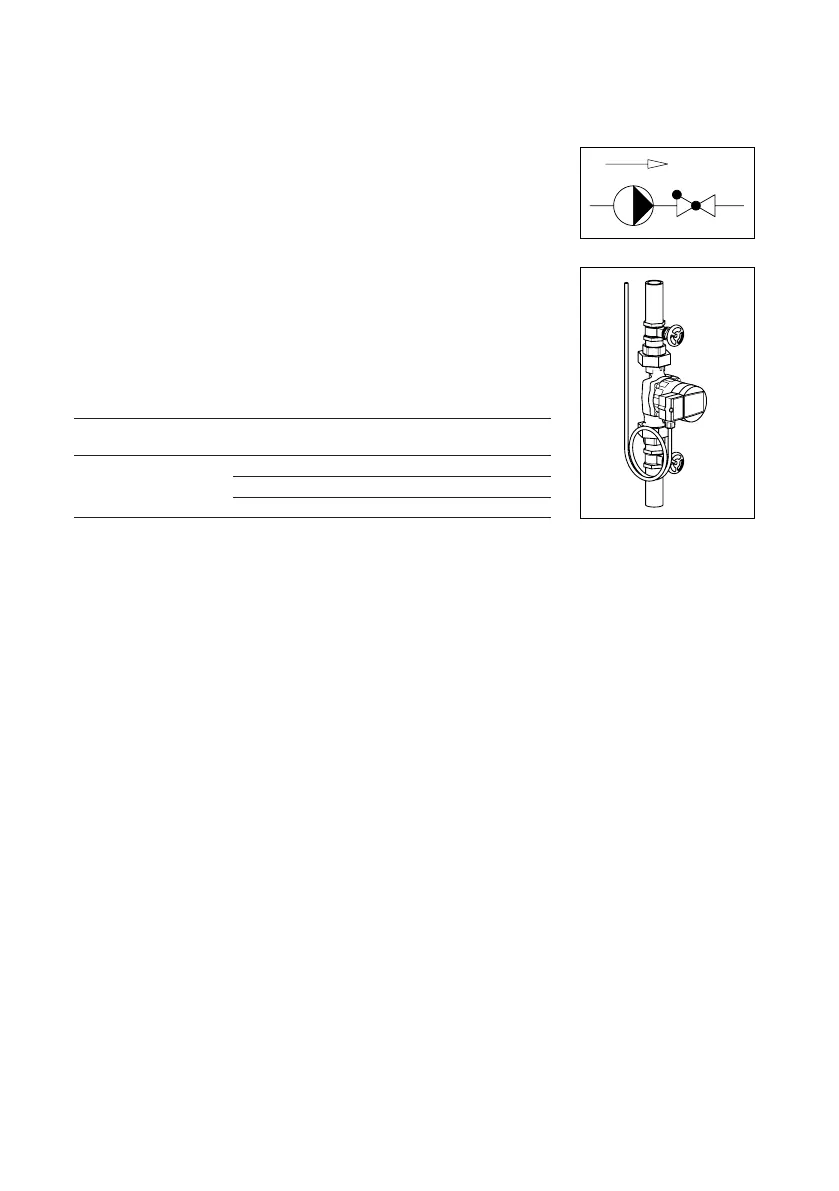

4.5 Terugslagklep
Indien een terugslagklep geplaatst is, moet de pomp zo ingesteld
worden (zie 5.4.2) dat de minimale opvoerhoogte van de pomp
groter is dan de sluitdruk van de terugslagklep.
Afsluiters voor en na de pomp monteren. Daarmee wordt
bij mogelijke uitwisseling van de pomp het aftappen en vullen
van de installatie voorkomen.
4.6 Minimale statische druk
Minimale statische druk aan zuigzijde van de pomp bij 75° C
voor een goede smering van de glijlagers:
Deze waarden gelden tot 500 m
boven de zeespiegel. Toeslag voor grotere hoogte 0,01 bar per 100 m.
bij 75 °C 0,05 bar
90 °C 0,30 bar
110 °C 1,10 bar
961864_00
Einbau Rückschlagventil
ModulA
Schema
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum
Änd.Index
Visum
Ersetzt durch:
Ersatz für:
961864
Änd.Index
Freigabe geprüft gezeichnet
10.12.2014
PDM_Nr
TD-0028807
00
10.12.2014 10.12.2014
nma nma nma

Biral AX 13 Specifications

General

Brand	Biral
Model	AX 13
Category	Water Pump
Language	English
