Biral AX 13 User Manual

12
|
nederlands

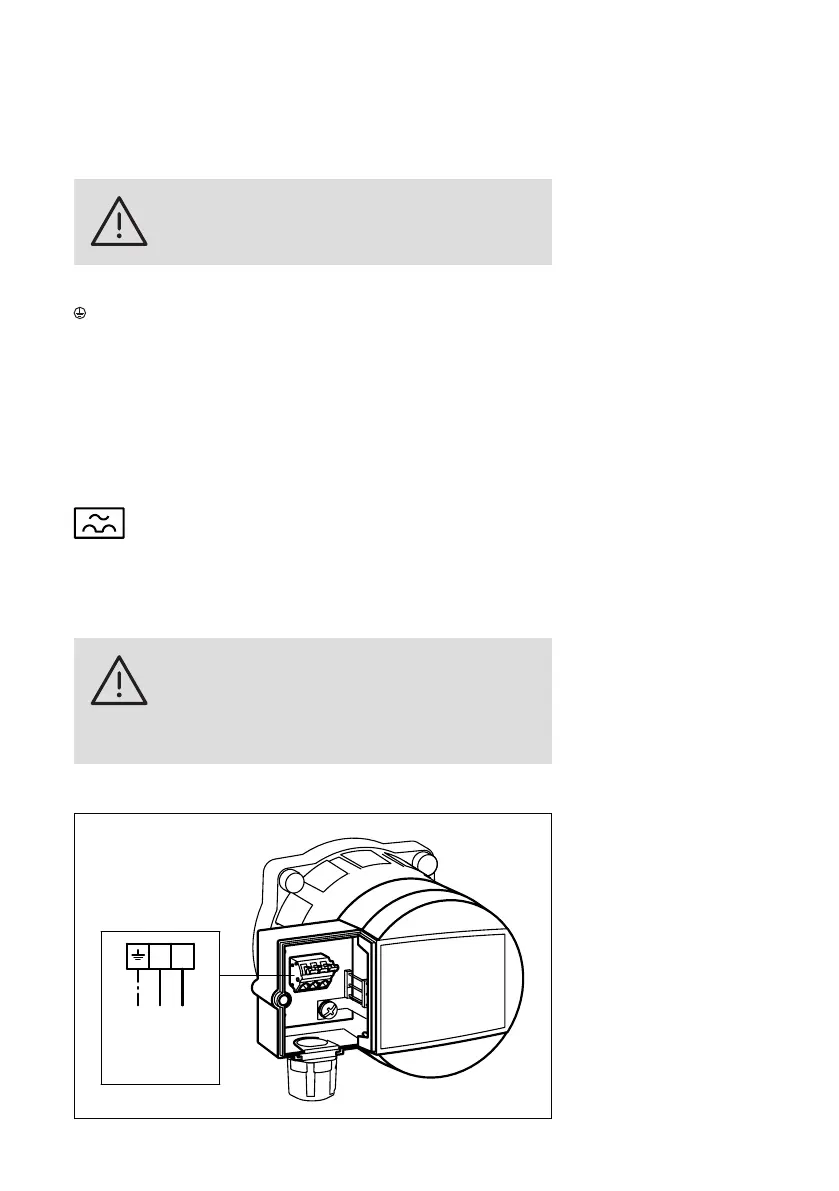

5.1 Aansluitklemmen
Let op
Bij foutief aansluiten of foutieve spanning wordt
de motor beschadigt!
Netaansluiting 1×230 V
aarde
L fase
N nulleiding
1 × 230 V +6/–10%, 50 Hz, PE
Bij het toepassen van foutstroombeveiliging (aardlekschakelaar)
moet een plusstroom gevoelige uitvoering toegepast worden,
die bij het inschakelen rekening houdt met een lekstroom van
3,5mA naar aarde.
De aardlekschakelaar moet voorzien
zijn van dit symbool.
Opmerking:
Bij alle werkzaamheden aan de pomp moet de spanning
uitgeschakeld zijn.
Let op
Voorzichtig bij het openen van de klemmenkast!
De elektronica kan tot 10 min. na het uitschakelen
van de voedingsspanning nog onder spanning
staan.
5.2 Aansluitschema, Standaarduitvoering
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
961086_00
N
L
Speisung
~ 1x230V
Vorsicherung
10A
Anschlussschema
AX12
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961086
Änd.Index
Freigabe
geprüft
gezeichnet 28.11.2007
PDM_Nr TD-0008408
00
. .
. .
ts
