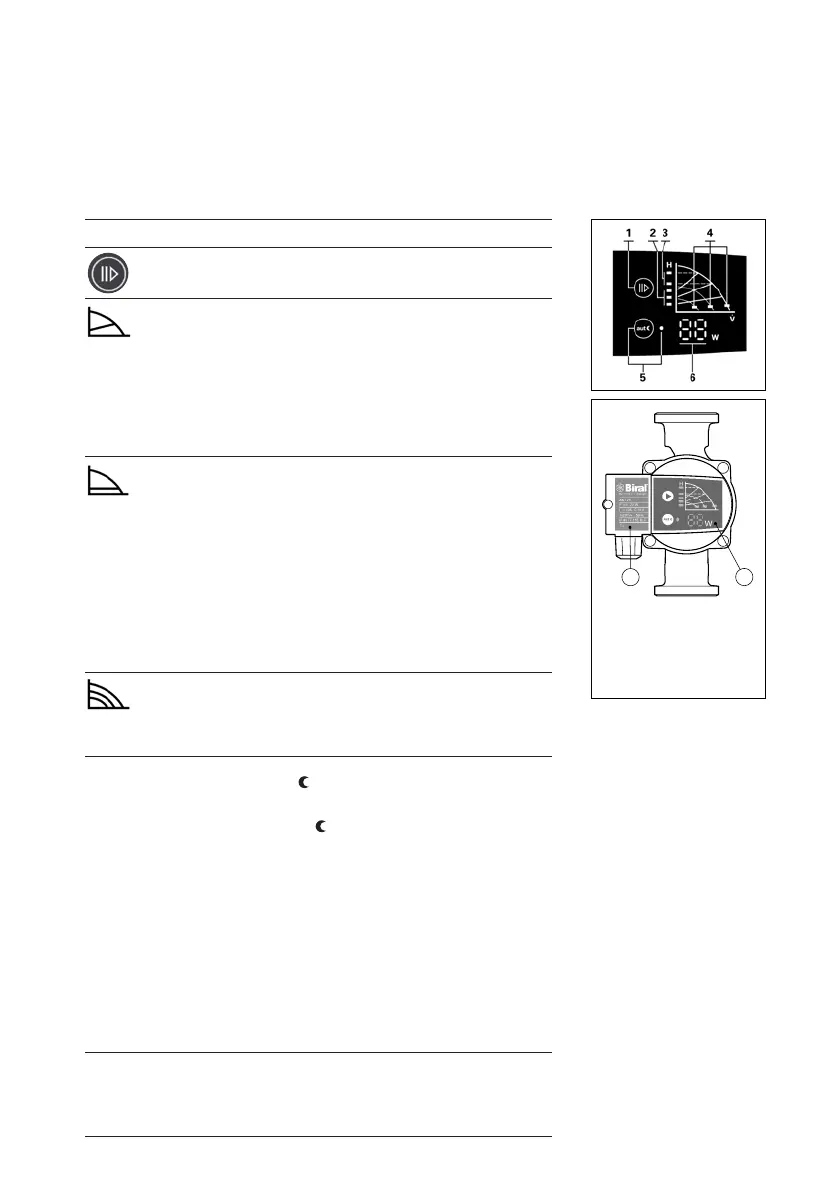

6. Установки
6.1 Установки управления и высоты нагнетания
Позиция Описание
1) Клавиша управления
2) Управляемая работа:
Пропорциональное давление (ПД)
Предназначена для следующего оборудования:
– Двухтрубные трубопроводные системы с
термоклапанами и
– длинные отрезки труб
– клапаны с большой рабочей областью
– высокие потери давления
– Насосы в первичном контуре с высокими потерями
давления
3) Управляемая работа:
Постоянное давление (ПсД)
Предназначена для следующего оборудования:
– Двухтрубные трубопроводные системы с
термоклапанами и
– Высота нагнетагия >2m
– Естественная циркуляция
(ранее гравитационная система отопления)
– с очень низкими потерями давления
– Циркуляционные насосы в первичном контуре в
системах с очень низкими потерями давления
– Системы подогрева пола с терморегулирующими
клапанами
– Однотрубные отопительные системы
4) Неуправляемая работа:
Постоянная скорость (ПС)
Предназначена для систем с постоянным объемом потока:
Установки для кондиционирования воздуха, насосы систе
-
мы отопления, насосы подачи котлов и т.д.
5) Автоматическое понижение мощности в
ночное время Авт.
Если температура прямого потока в системе повышается
от 10° до 15°C (мин. 0.1°C/мин.), производительность насо
-
са снижается на «мин. » после прибл. 2 часов.
Повышение температуры прямого потока на 10 °C, вызы
-
вает немедленное переключение на режим управляемой
работы. Светодиодные индикаторы: Функция «Автомати
-
ческое понижение мощности в ночное время» включена.
Примечание: При постоянной скорости I, II или III автома
-
тическое понижение мощности в ночное время отключено.
Должны соблюдаться следующие условия для того, чтобы
автоматическое понижение мощности в ночное время
работало должным образом
– Насос должен устанавливаться на прямом потоке отопи
-
тельной системы. Он не работает на обратном потоке.
– Отопительная система должна быть оборудована
системой управления температурой рабочей жидкости.
6) Индикация отображает текущее потребление мощности
насоса с включенным электропитанием. Неисправность
насоса указывается при помощи «– –». См. раздел 9 для
получения информации по устранению неисправностей
(Краткий список возможных неисправностей)
