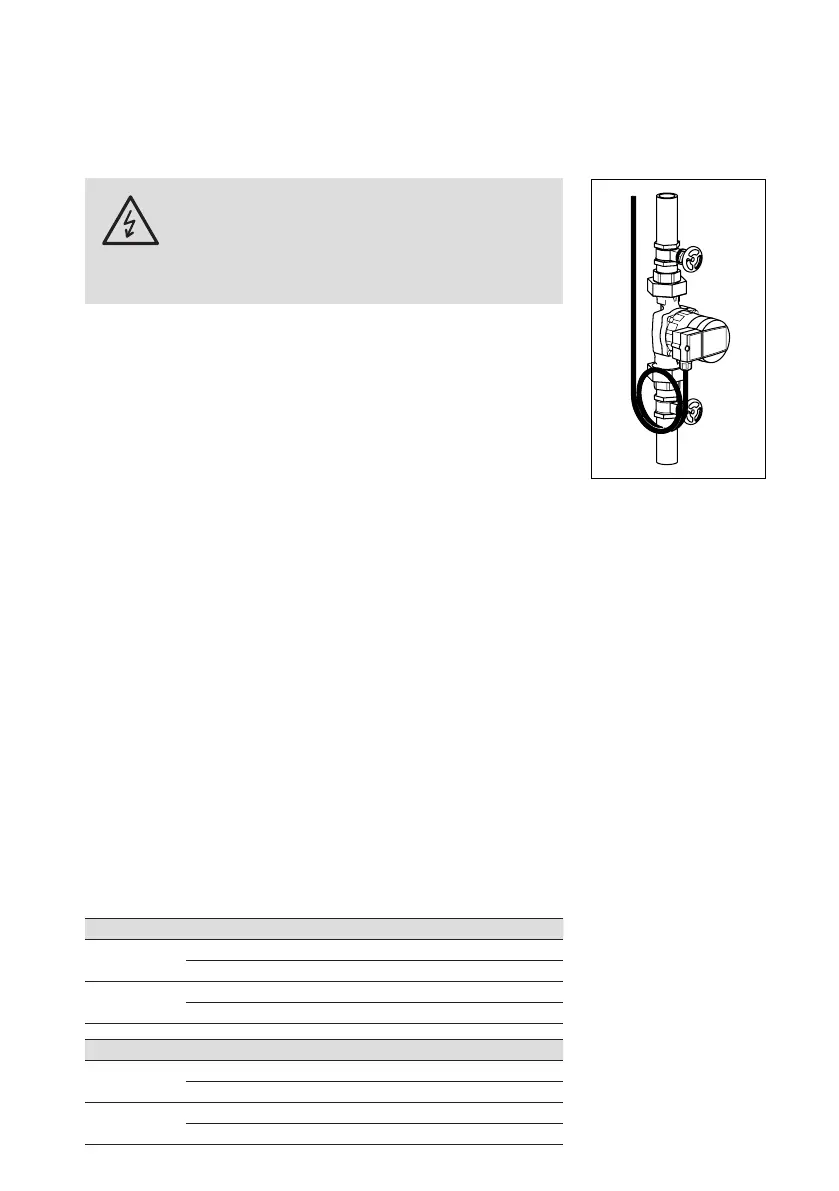

5. Электрическое соединение
Внимание
Электрическое соединение должно выполняться
техническим специалистом при согласовании
с местным энергетическим предприятием.
Соблюдайте нормы NIN (CENELEC).
При более высокой температуре воды (более 80 °C) исполь-
зуйте соответствующие термостойкие соединительные линии.
Соединительная линия не должна прикасаться к трубопроводу
или корпусам насоса или двигателя. Обеспечьте защиту от
попадания воды, а также примите меры по предупреждению
натяжения кабелей при проводке в клеммную коробку (сальник).
Электрическое соединение должно быть выполнено при помо-
щи сетевого провода со съемным прибором или многополюс-
ным выключателем с размыкаемыми контактами минимум 3 мм.
Резервный предохранитель (Номинальный ток)
макс. 10 A, инерционный
Поперечное сечение провода: макс. 1,5 мм
2
Электрическое соединение должно производиться в соот-
ветствии с шильдиком с техническими характеристиками.
Для облегчения замены насосы в будущем необходимо
оставить запас провода свернутого в кольцо. Поврежденное
соединение с источником питания необходимо заменить.
Следует убедиться, что электрические характеристики на
шильдике насоса соответствуют указанному источнику
питания.
Примечание: Уделяйте особое внимание защитному проводу.
Защитный провод должен быть длиннее, чем полюсный про-
вод (опасность разрыва).
Напряжение источника пита-
ния: 1× 230 В +6%/–10%, 50 Гц, PE
AX 10 AX 12 AX 13
Номинальный
ток
Контрольный 0,05 – 0,18 A 0,05 – 0,19 A 0,05 – 0,38 A
min. 0,05 A 0,05 A 0,05 A
Мощность Контрольный 4 – 21 Вт 5 – 22 Вт 5 – 45 Вт
min. 4 Вт 5 Вт 5 Вт
AXW 10 AXW 12 AXW 13
Номинальный
ток
Контрольный 0,05 – 0,08 A 0,05 – 0,19 A 0,05 – 0,38 A
min. 0,04 A 0,05 A 0,05 A
Мощность Контрольный 4 – 7 Вт 5 – 22 Вт 5 – 45 Вт
min. 4 Вт 5 Вт 5 Вт
