4. Montage
4.1 Doorspoelen van de installatie (pomp moet uitgebouwd zijn)
Om ongewenste bedrijfsonderbrekingen en het niet aanlopen
van de pomp na lange stilstand te voorkomen, verdient het aan-
beveling bij nieuwe of gerenoveerde installaties, na het eerste
opstoken af te tappen, goed door te spoelen en weer te vullen.
De installatie moet conform de technische voorschriften zijn.
(Plaats expansievat c.q. voordruk).
4.2 Vorstbeveiliging (voor zover nodig))
Belangrijk: Spoel het leidingnet bijzonder goed door, voor het
antivriesmiddel te doseren. Volg de aanwijzingen die door de
fabrikant gegeven worden inzake mengen en vullen alsmede
de materiaalkeuze van leidingnet. Water/glycol mengsel tot 50%
glycol toegestaan. Vanaf 10% glycolaandeel de capaciteit en
opvoerhoogte van de pomp overeenkomstig corrigeren.
4.3 Inbouw
Inbouw van de pomp eerst, nadat alle las- en soldeerwerkzaam-
heden aan de installatie gereed zijn. Lekwater op pompmotor,
speciaal op de elektronica vermijden. Het pomphuis spanningsvrij
in installatie monteren.

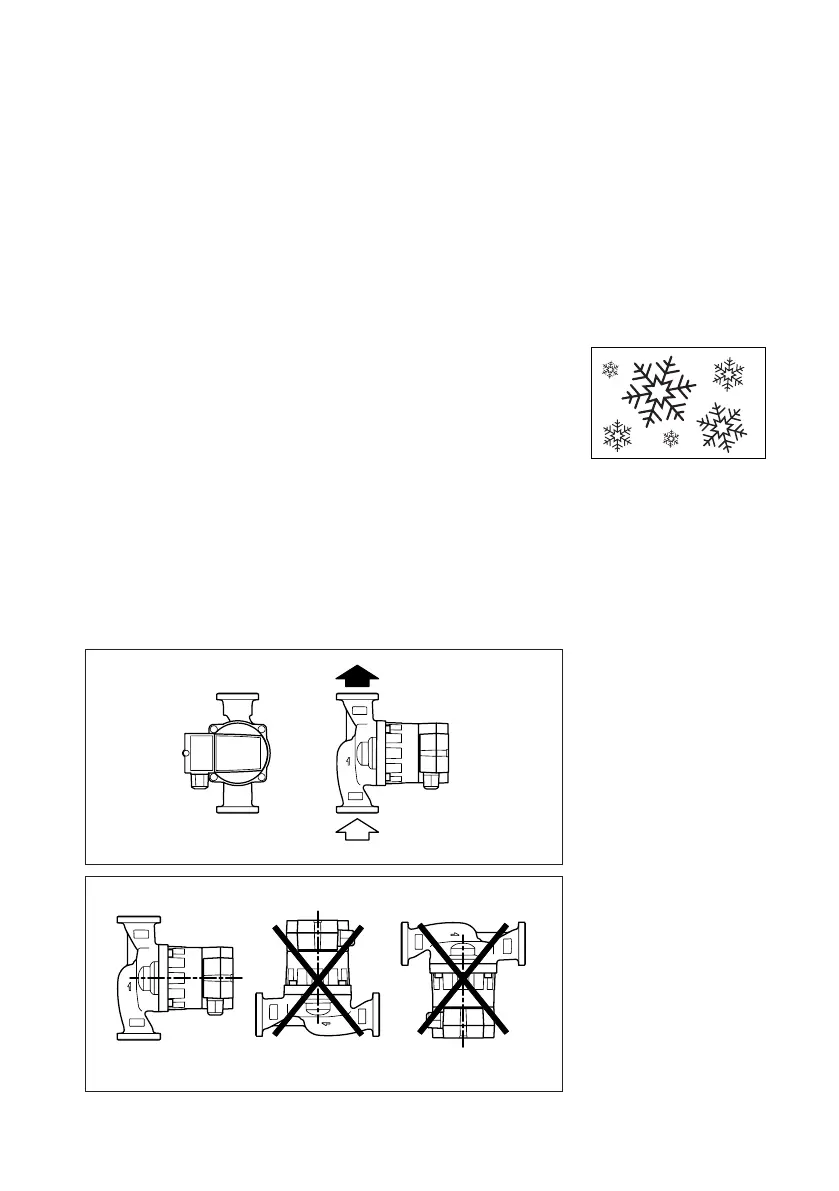

4.4 Montagepositie
Standaard levering
kabelinvoer links
Stromingsrichting
De pijl op het pomphuis
geeft de stromingsrichting
aan.
De aansluitkast mag niet met
de kabelinvoer naar boven
wijzen omdat zo gemakkelijk
water binnen kan dringen.
Voor de montage van de
pompen kan de aansluitkast
90° gedraaid worden. Hier
-
voor de 4 inbusbouten van
het pomphuis verwijderen
en de motor in de toegelaten
kastpositie draaien. De
afdichting tussen motor en
pomphuis niet verschuiven
of beschadigen. Na het te
-
rugplaatsen de inbusbouten
diagonaal aandraaien. De
pijl op het pomphuis geeft
de stroomrichting aan. De
as moet altijd horizontaal
staan, nooit vertikaal.
