– bei Kurzkreisläufen ohne Zusatzkühlung durch
Kältemitteleinspritzung (LI)
• Das Ölniveau muss mit der optionalen opto-elektro-
nischen Ölniveauüberwachung OLC-D1-S direkt
überwacht werden
– bei Kreisläufen mit Zusatzkühlung durch Kältemit-
teleinspritzung (LI)
– bei erweitertem Anlagenvolumen
– bei Verdichtern im Parallelverbund
Anschlüsse am Verdichtergehäuse siehe Kapitel An-
schlüsse und Maßzeichnungen, Seite 20, Öltempera-
turfühler: Position 12 und Überwachung des minimalen
und maximalen Ölniveaus Positionen 8.
6.8.1 Opto-elektronische Ölniveauüberwachung
OLC-D1-S
Das OLC-D1-S ist ein opto-elektronischer Sensor, der
das Ölniveau berührungslos mit Infrarotlicht überwacht.
Je nach Montageposition und elektrischem Anschluss
ist mit dem gleichen Gerät die Überwachung des mini-
malen und des maximalen Ölniveaus möglich.
Das Überwachungsgerät besteht aus zwei Teilen: einer
Prismaeinheit und einer opto-elektronischen Einheit.
• Die Prismaeinheit – ein Glaskegel wird direkt in das
Verdichtergehäuse montiert.
• Die opto-elektronische Einheit wird als OLC-D1 be-
zeichnet. Sie steht nicht in direkter Verbindung mit
dem Kältemittelkreislauf. Sie wird in die Prismaein-
heit eingeschraubt und in die Steuerungslogik der
Anlage integriert. Ein externes Steuergerät ist nicht
erforderlich.
Vorgerüstete Auslieferung
Wenn die Prismaeinheit des OLC-D1-S vormontiert be-
stellt wurde, ist der Verdichter als Ganzes im Werk auf
Druckfestigkeit und Dichtheit geprüft worden. In diesem
Fall muss nur noch die opto-elektronische Einheit ein-
geschraubt und elektrisch angeschlossen werden (sie-
he dazu Technische Information ST-130). Die nach-
trägliche Prüfung auf Dichtheit ist in diesem Fall nicht
erforderlich.
Bei Nachrüstung müssen sowohl die Prisma- als auch
die elektronische Einheit montiert werden. Detailierte
Beschreibung zur Montage siehe Technische Informati-
on ST-130.
6.9 Ölheizung
Die Ölheizung gewährleistet die Schmierfähigkeit des
Öls auch nach längeren Stillstandszeiten. Sie verhin-
dert stärkere Kältemittelanreicherung im Öl und damit
Viskositätsminderung.
Die Ölheizung muss im Stillstand des Verdichters be-
trieben werden bei
• Außenaufstellung des Verdichters,
• langen Stillstandszeiten,
• großer Kältemittelfüllmenge,
• Gefahr von Kältemittelkondensation in den Verdich-
ter.
Die Ölheizung ist im unteren Teil des Verdichtergehäu-
ses montiert. Siehe Maßzeichnungen, Anschlusspositi-
on 9. Sie befindet sich in einer Gehäusebohrung oder
in einer Tauchhülse. Dadurch kann sie getauscht wer-
den ohne in den Kältekreislauf einzugreifen. Bei den
CS.105-Modellen ist die Ölheizung im Auslieferungszu-
stand vollständig elektrisch angeschlossen.
▶ Gerätesteckdose einstecken und verschrauben.
▶ Spannungsversorgung vorzugsweise über einen Öff-
nerhilfskontakt zum Schütz der 1. Teilwicklung oder
zum Hauptschütz (Y/Δ) ab- und zuschalten.
▶ Geeignete Sicherung verwenden.
6.9.1 Technische Daten
A B
ØC

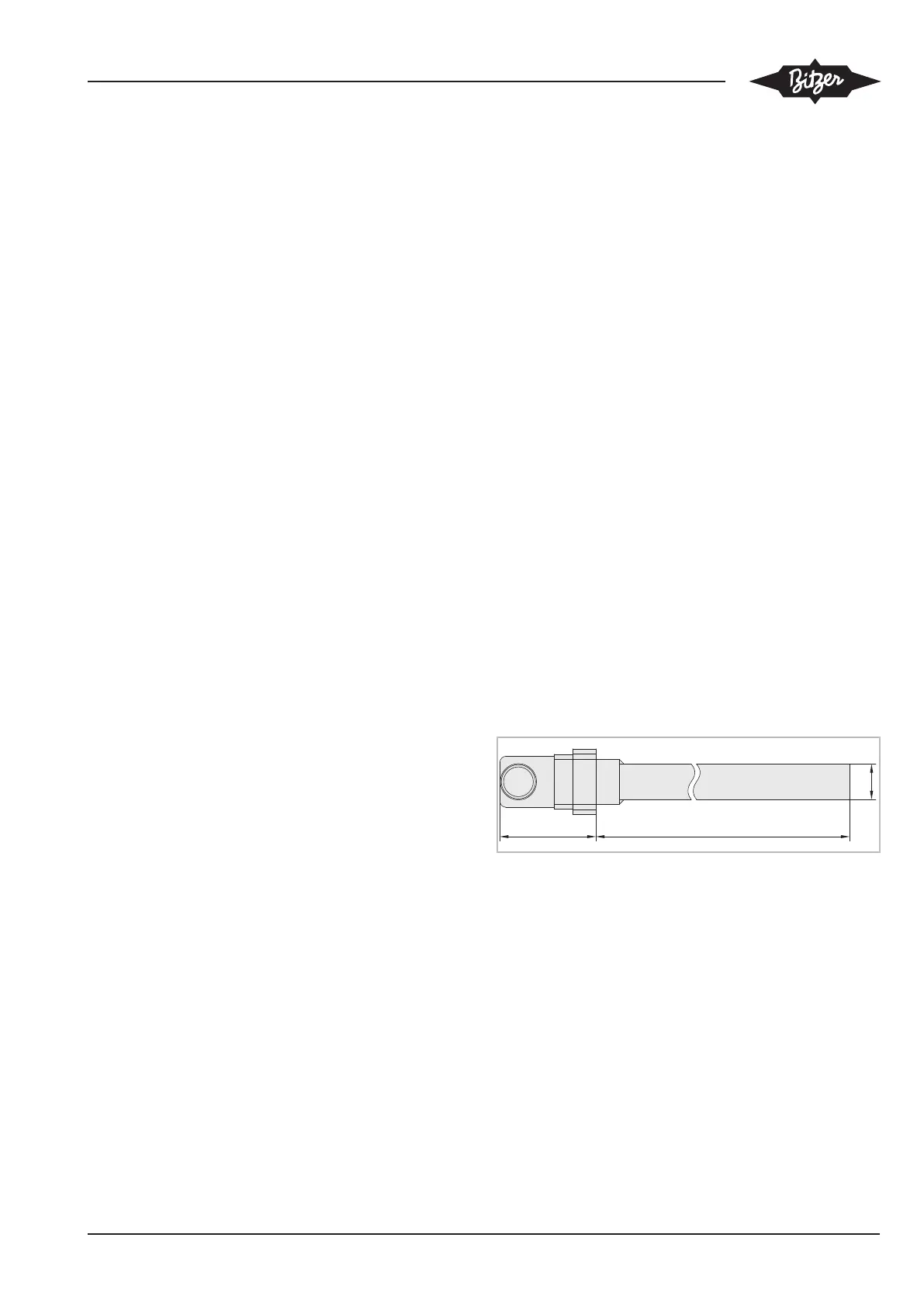

Abb.17: Ölheizung der CS.-Verdichter
Ölheizung für die Serien CS.6. und CS.7.
• Leistungsaufnahme: 200W
verfügbar für 230V, 400V oder 115V
• Die Ölheizung ist in einer Tauchhülse montiert.
Maße: A = 50mm, B = 203mm, ØC = 18,8mm
Ölheizung für die Serien CS.8. bis CS.105
• Leistungsaufnahme: 300W
verfügbar für 230V, 400V oder 115V
• Die Ölheizung ist in einer Gehäusebohrung montiert.
Maße: A = 56mm, B = 246mm, ØC = 29,9mm
