SB-170-10 15
5.2 Verdichter aufstellen
▶ Den Verdichter waagrecht aufstellen und einbauen.
▶ Bei Außenaufstellung: Wetterschutz verwenden.
▶ Bei Einsatz unter extremen Bedingungen z.B. in ag-
gressiver Atmosphäre oder niedrigen Außentempe-
raturen: Geeignete Maßnahmen treffen. Ggf. emp-
fiehlt sich Rücksprache mit BITZER.
5.2.1 Ausbaufreiräume vorsehen
Beim Einbau des Verdichters in die Anlage ausrei-
chend große Ausbau- und Wartungsfreiräume einpla-
nen:
• CSW105: für den Ausbau des Ölfilters mindestens
450 mm vorsehen!
5.2.2 Schiffsanwendung
Im Falle von Schiffsanwendungen kann ein definierter
Schrägeinbau in Schiffs-Längsachse erforderlich wer-
den, siehe Abbildung 3, Seite 15.
Verdichter parallel zur Schiffslängsachse einbauen und
• entweder waagrecht zum Wasserspiegel
• oder um 10° in Verdichterlängsrichtung geneigt, mit
dem Motor nach unten
Voraussetzung dafür: Das Ölniveau bleibt in Betrieb
im Bereich des oberen Schauglases. In der folgen-
den Abbildung ist es als breiter grauer Strich ange-
deutet.
5°
15°
0°
+10°
5°
7,5°
15°
15°
22,5°
0°
15°
22,5°
7,5°
17,5°
17,5°
15°
22,5°
0°
15°
22,5°

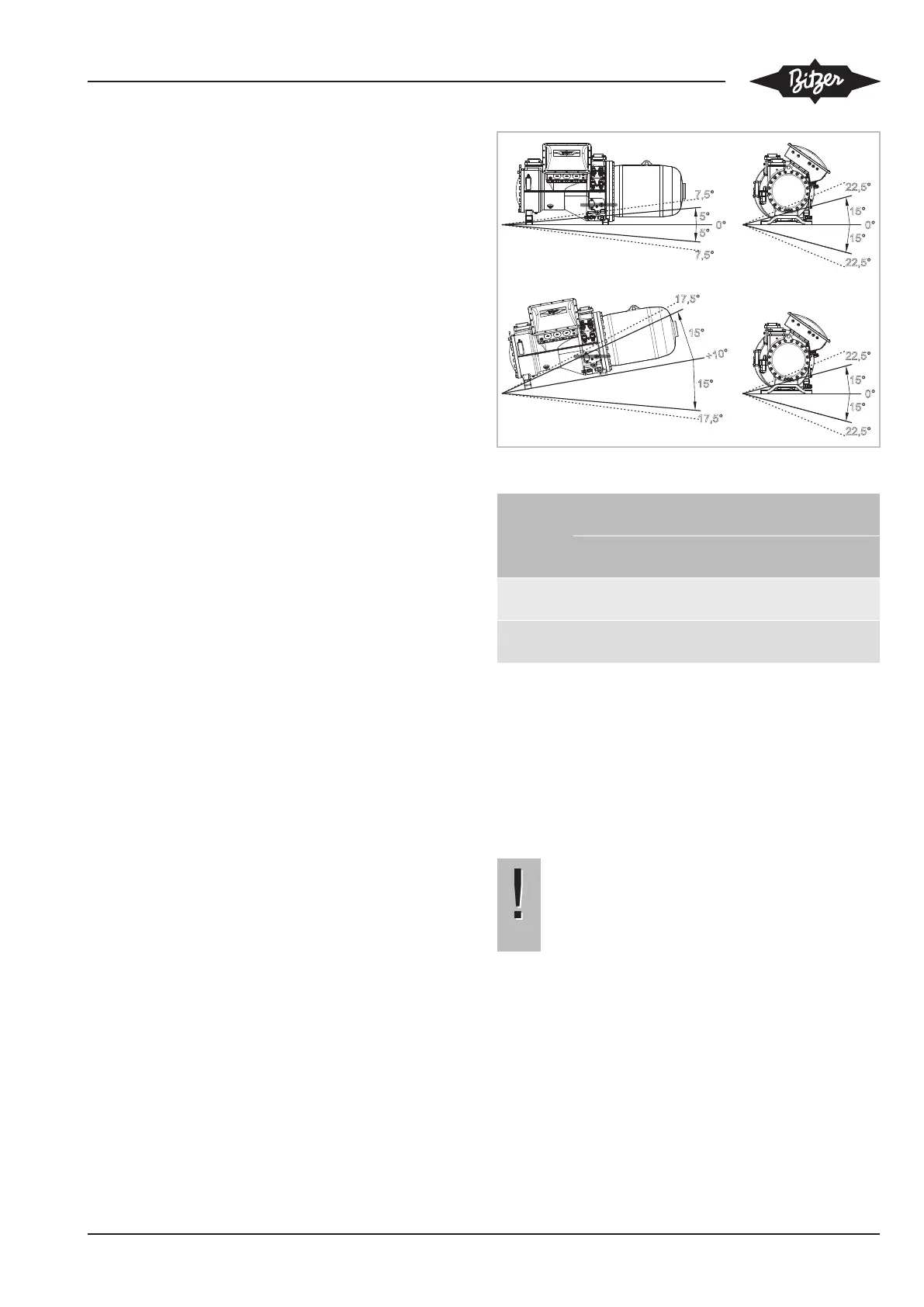

Abb.3: Zulässige Neigungswinkel des Schiffes am Beispiel CSH85
Aufstel-
lung
Neigung in Längs-
richtung
Neigung in Quer-
richtung
statisch dyna-
misch
statisch dyna-
misch
waag-
recht
±5° ±7,5° ±15° ±22,5°
+10° ge-
neigt
±15° ±17,5° ±15° ±22,5°
Tab.3: Maximale Neigungswinkel des Schiffes
5.2.3 Schwingungsdämpfer
Speziell auf die Verdichter abgestimmte Schwingungs-
dämpfer sind als Option verfügbar. Auf vibrationsfreiem
Untergrund können die Verdichter auch starr montiert
werden. Zur Verringerung von Körperschall empfiehlt
sich jedoch ihre Verwendung.
HINWEIS
Verdichter nicht starr auf Wärmeübertrager
montieren!
Beschädigungen des Wärmeübertragers mög-
lich (Schwingungsbrüche).
Schwingungsdämpfer montieren
Die Schrauben anziehen, bis erste Verformungen der
oberen Gummischeibe sichtbar werden.
