SB-170-10 17
5.3.3 Rohrleitungen
Grundsätzlich nur Rohrleitungen und Anlagenbauteile
verwenden, die
• innen sauber und trocken sind (frei von Zunder, Me-
tallspänen, Rost- und Phosphatschichten) und
• luftdicht verschlossen angeliefert werden.
Die Verdichter werden je nach Ausführung mit Ver-
schlussscheiben an den Rohranschlüssen bzw. Ab-
sperrventilen ausgeliefert.
▶ Bei der Montage die Verschlussscheiben entfernen.
Information
Die Verschlussscheiben sind ausschließlich als
Transportschutz ausgelegt. Sie sind nicht geeig-
net als Trennung einzelner Anlagenabschnitte
bei der Druckfestigkeitsprüfung.
HINWEIS
Bei Anlagen mit längeren Rohrleitungen oder
wenn ohne Schutzgas gelötet wird:
Saugseitigen Reinigungsfilter einbauen (Filter-
feinheit <25μm).
HINWEIS
Verdichterschaden möglich!
Im Hinblick auf hohen Trocknungsgrad und zur
chemischen Stabilisierung des Kreislaufs, reich-
lich dimensionierte Filtertrockner geeigneter
Qualität verwenden (Molekularsiebe mit speziell
angepasster Porengröße).
Information
Hinweis zum Einbau saugseitiger Reinigungsfil-
ter siehe Handbuch SH-170.
Rohrleitungen so führen, dass während des Stillstands
keine Überflutung des Verdichters mit Öl oder flüssi-
gem Kältemittel möglich ist. Hinweise in SH-170 unbe-
dingt beachten.
Optionale Leitungen für Economiser (ECO) (nicht bei
CSH95), siehe Abbildung 5, Seite 17 und/oder Kälte-
mitteleinspritzung (LI), siehe Abbildung 6, Seite 17
müssen vom Anschluss aus zunächst nach oben ge-
führt werden. Dies vermeidet Ölverlagerung und Be-
schädigung der Komponenten durch hydraulische
Druckspitzen (vgl. Handbuch SH-170).
CS 65 .. CS 85. . ,
CSW95:
min. 20 cm
1

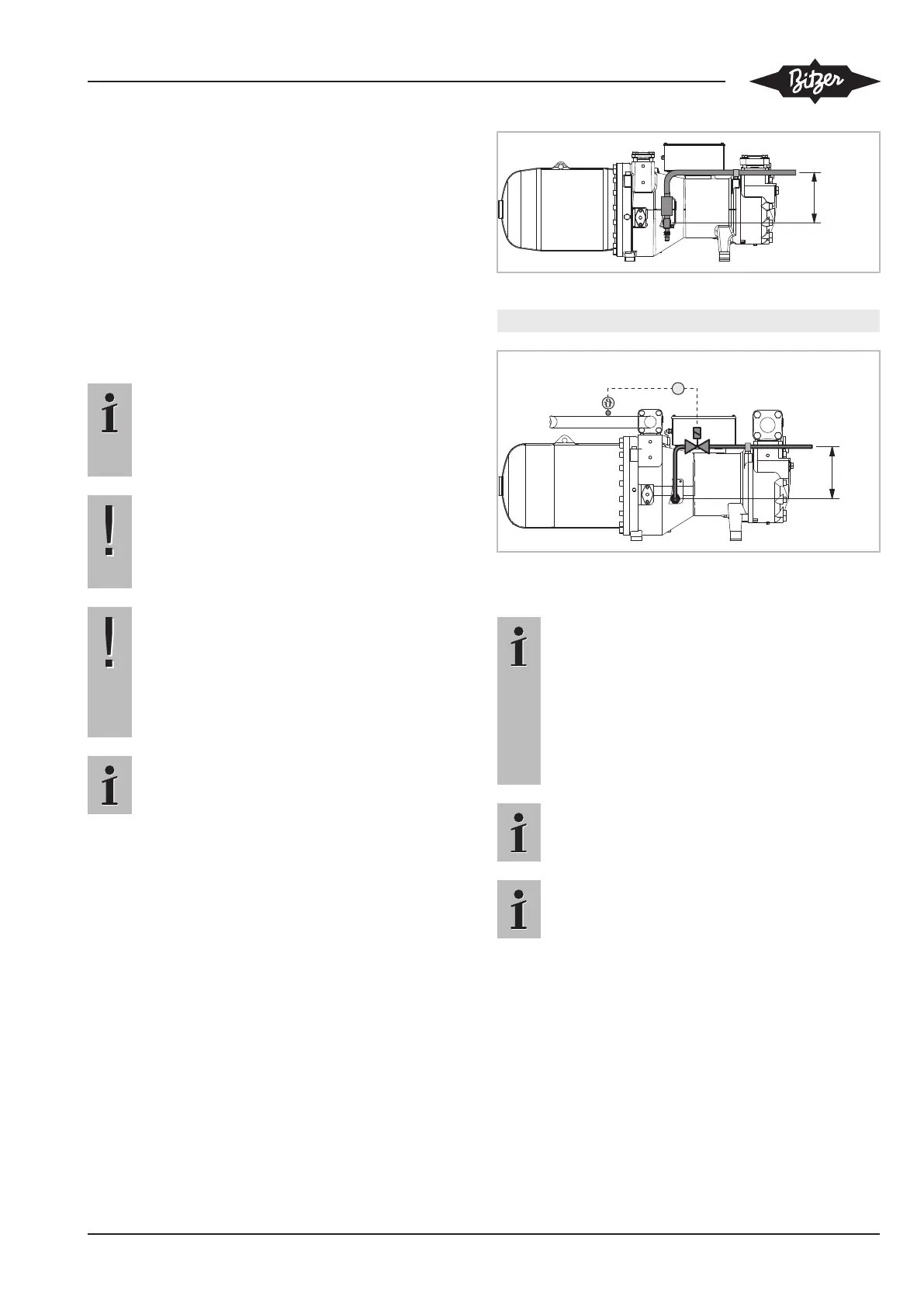

Abb.5: Rohrführung der ECO-Sauggasleitung am Verdichter
1 Pulsationsdämpfer
min. 20 cm
ON 110°C
OFF 100°C
TC
Abb.6: Rohrführung für Kältemitteleinspritzung (LI) mit Kältemittelein-
spritzventil
Information
Die Anschlüsse für Economiser (ECO) und/oder
Kältemitteleinspritzung (LI) sind nicht an allen
Verdichterausführungen vorhanden, siehe Kapi-
tel "Anschlüsse am Verdichter".
Die Anschlüsse für ECO und LI an den CSK61
und CSK71 sind nicht für den Einsatz freigege-
ben. Diese Anschlüsse werden in naher Zukunft
nicht mehr zur Verfügung stehen.
Information
Hinweis zum Anschluss externer Ölkühler siehe
Handbuch SH-170.
Information
Weitere Beispiele zur Rohrführung siehe Hand-
buch SH-170.
