SB-170-10 97
À prendre en compte pour tous les raccords
montés ultérieurement sur le compresseur
AVIS
Risque de fuite!
Vérifier le filetage.
Visser soigneusement l’adaptateur avec le
couple de serrage prescrit.
Avant la mise en service, essayer l’étanchéité!
5.4 Raccord d'huile
Raccord du manomètre au niveau de la vanne
d’huile pour maintenance
Le raccord du manomètre au niveau de la vanne
d’huile pour maintenance est doté d’un chapeau à vis-
ser (7/16-20 UNF, couple de serrage max. 10 Nm).
Travailler très prudemment lors de toute modification.
AVIS
Risque de fuite!
Vérifier le filetage.
Visser soigneusement l’adaptateur avec le
couple de serrage prescrit.
Avant la mise en service, essayer l’étanchéité!
5.5 Régulation de puissance (CR) et démarrage à
vide (SU)
Les modèles CS. sont équipés de série d’une «régula-
tion de puissance duale» (commande à coulisse). Ain-
si, il est possible – sans modifier le compresseur – de
bénéficier d’une régulation en continu ou à 4étages. Le
mode de fonctionnement ne diffère que par la façon
d’asservir les vannes magnétiques.
La régulation de puissance des compresseurs
CSW105 est commandée automatiquement par le mo-
dule du compresseur CM-SW-01.
Information
Pour des renseignements détaillés sur la régu-
lation de puissance, le démarrage à vide et leur
commande, se reporter au manuel SH-170.
5.5.1 Vannes magnétiques et séquences de
commande
(Y1)
CR1
(Y2)
CR2
(Y3)
CR3
(Y4)
CR4

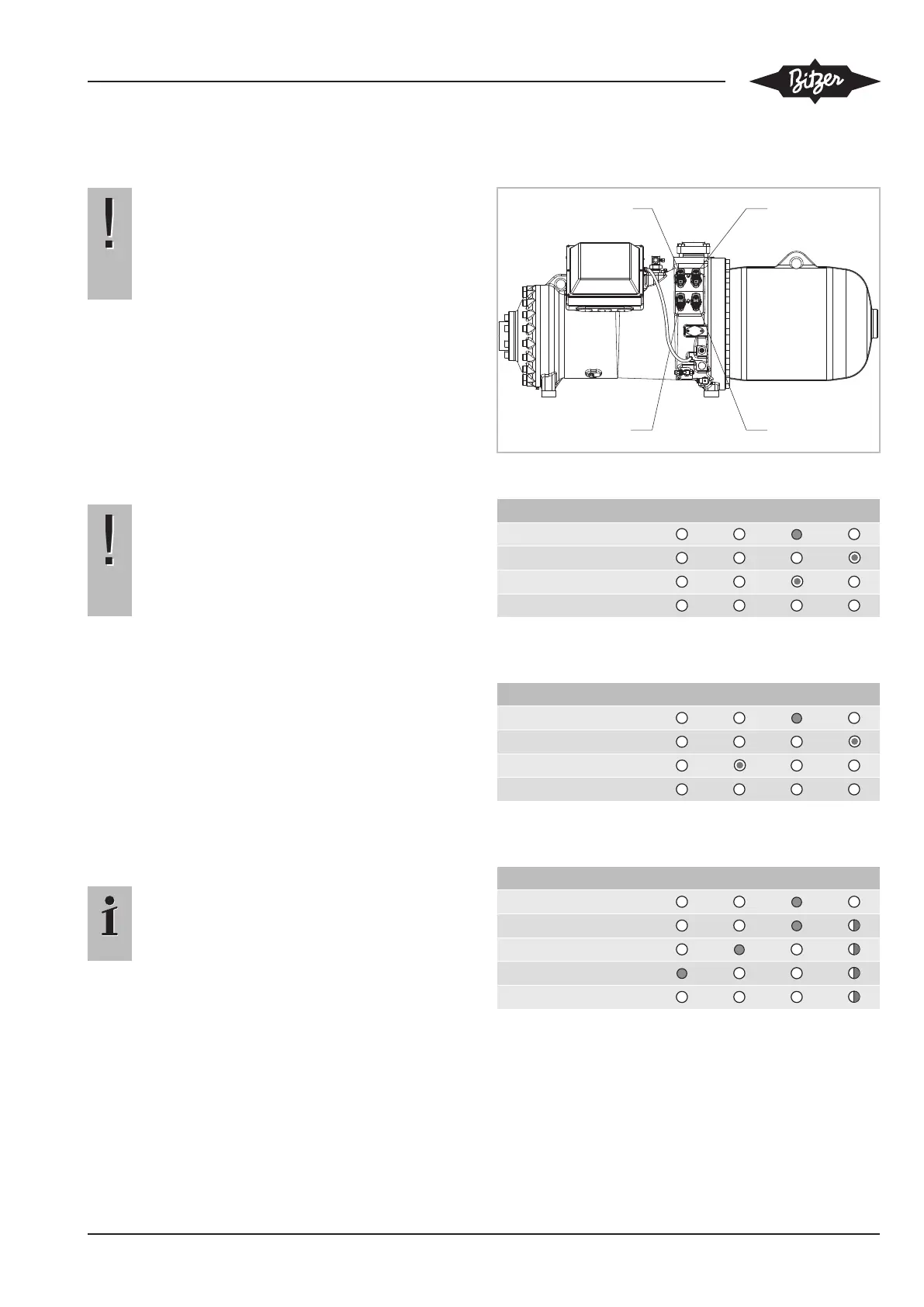

Fig.7: Disposition des vannes magnétiques
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP ⇓
CAP ⇔
Tab.4: Régulation continue de la puissance (CR) sur la plage
100% .. 25%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP min 50% ⇓
CAP ⇔
Tab.5: Régulation continue de la puissance (CR) sur la plage
100% .. 50%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP 25%
CAP 50%
CAP 75%
CAP 100%
Tab.6: Régulation de la puissance (CR) à 4étages
