KB-206-142
6.3 Rohrleitungen
Die Länge der Rohrleitungen muss so kurz wie möglich
gehalten werden, um Druckverluste zu minimieren und
die im Rohrleitungssystem vorhandene Kältemittelmen-
gemenge so gering wie möglich zu halten.
HINWEIS
Während Lötarbeiten an der Sauggasleitung
Niederdruckmessumformer vor Überhitzung
(max. 120°C) schützen!
6.4 Einbindung des Verflüssigungssatzes in die
Kälteanlage
Wenn der ECOLITE Verflüssigungssatz oberhalb des
Verdampfers positioniert wird, ist die Saugleitung ent-
sprechend auszuführen. Bei langer Saugleitung oder
mehreren Verdampfern ist der optional erhältliche Öl-
abscheider und OLC dringend zu empfehlen.
Bei Einsatz eines LHL5E mit nur einer leistungsgere-
gelten Zylinderbank ist die Saugleitung so auszuführen,
dass bei der Mindestleistung von 50% die Ölrückfüh-
rung gewährleistet ist.
Wenn der ECOLITE Verflüssigungssatz unterhalb des
Verdampfers positioniert wird, sollte ein zusätzlicher
Unterkühler vorgesehen werden (Beispiel siehe Abbil-
dung 9, Seite 42).

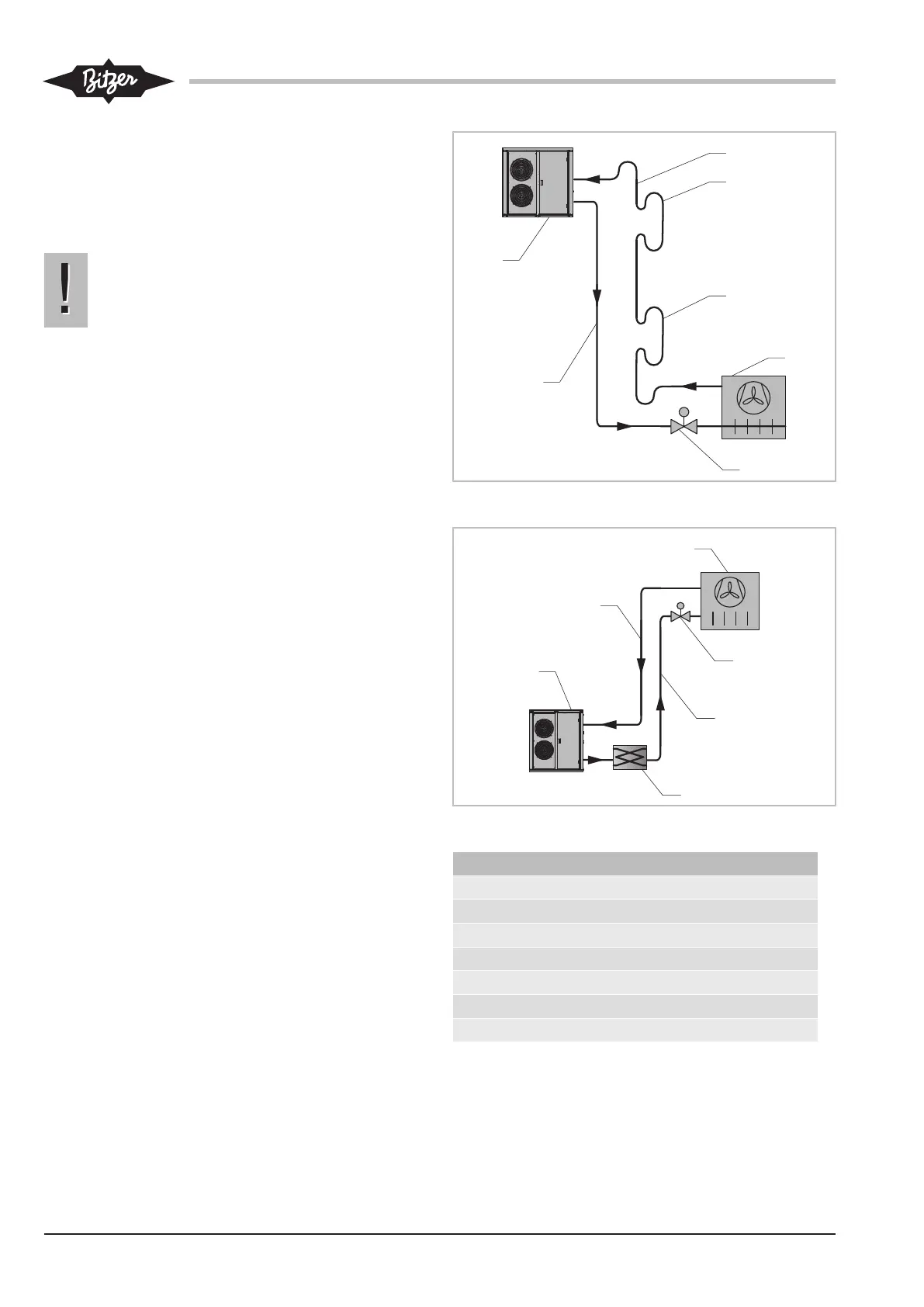

Abb.8: ECOLITE Montage oberhalb des Verdampfers
Abb.9: ECOLITE Montage unterhalb des Verdampfers
Anschlusspositionen
1 ECOLITE Verlüssigungssatz
2 Verdampfer
3 Zusätzlicher Unterkühler
4 Expansionsventil
5 Flüssigkeitsleitung
6 Sauggasleitung
7 Ölhebebogen
Tab.3: Anschlusspositionen
