KB-206-1 43
6.5 Anschlüsse und Maßzeichnung
1
ØB
ØA
Y
X
648 80648
46
63
12
C
403
305
450
4
4
11
M8x30 (max.)
11
M8x30 (max.)
1253
1300

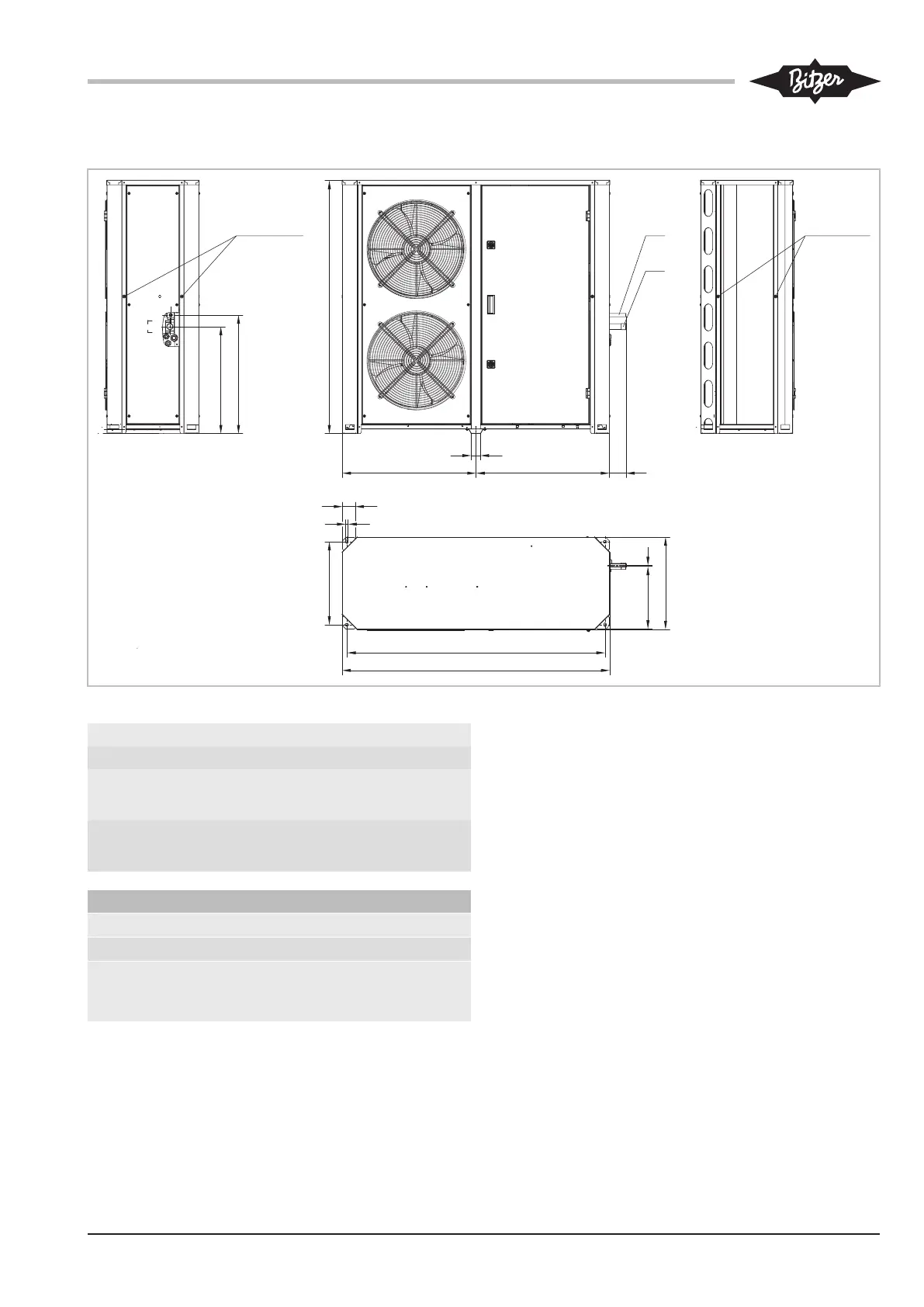

Abb.10: Anschlusspositionen (Beispiel zeigt LHL5E/4FES-3Y .. LHL5E/4CES-6Y)
Typ ØA ØB C X Y
mm mm mm mm mm
LHL3E/2EES-2Y ..
LHL3E/2CES-3Y
22 12 830 520 575
LHL5E/4FES-3Y ..
LHL5E/4CES-6Y
28 16 1230 520 575
Anschlusspositionen
1 Kältemitteleintritt (Sauggasleitung)
4 Kältemittelaustritt (Flüssigkeitsleitung)
11 Lastaufnahmepunkte (Maximale ein-
schraubbare Gewindelänge der Schrauben
und Einschraubösen: 30 mm)
Tab.4: Anschlusspositionen
