Bitzer HS.85 - Page 19

19SH-110-2
Luftgekühlte Ölkühler Air-cooled oil cooler Refroidisseurs d'huile refroidis à l'air

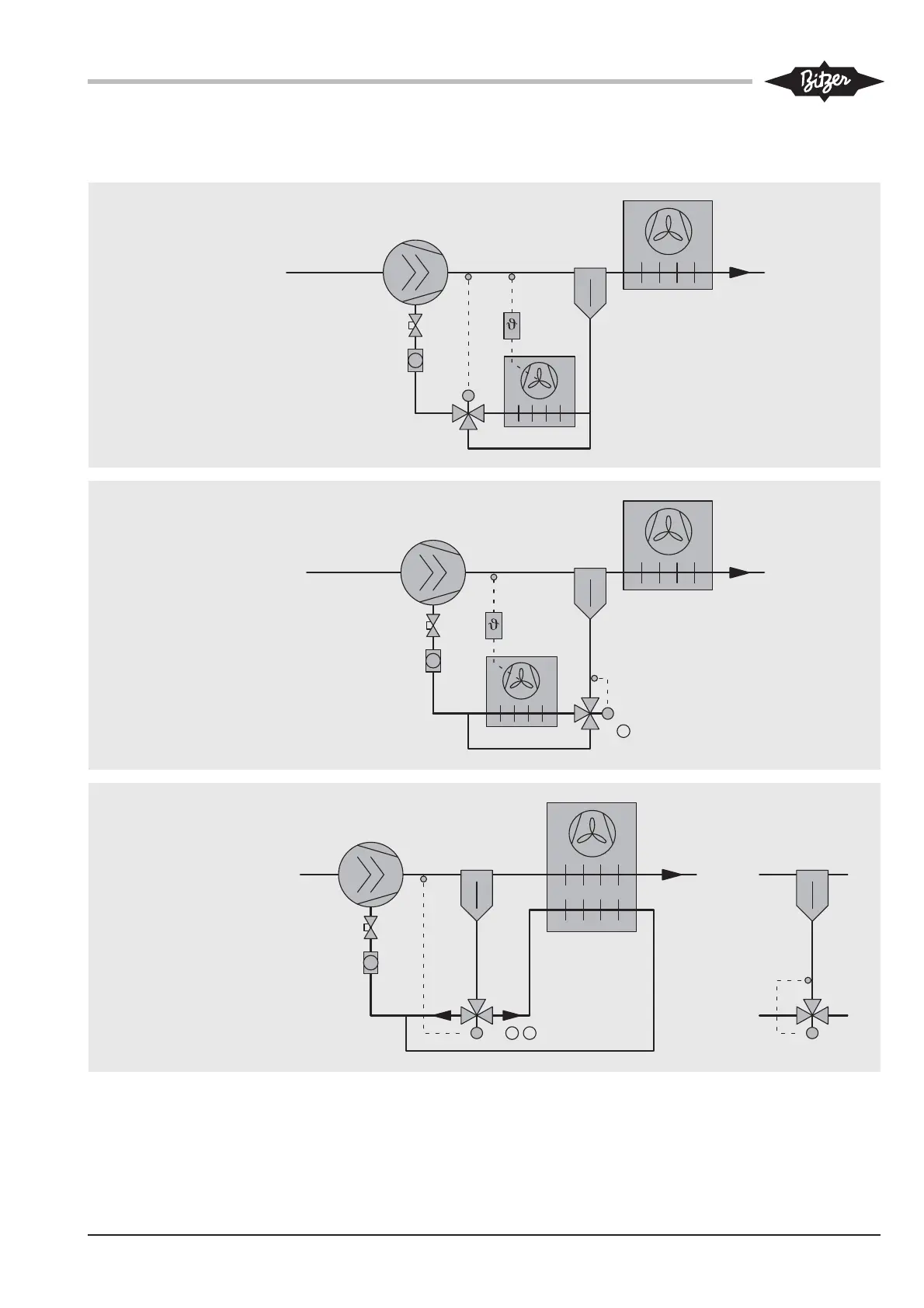

Abb. 9 Beispiel: Luftgekühlte Ölkühler
 Kriterien zum Einsatz eines Öl-
Bypassventils siehe Kapitel 4.1
 Öl-Bypassventil alternativ mit
integriertem Temperaturfühler
(wie Abbildung B)
Fig. 9 Example: Air-cooled oil cooler
 See chapter 4.1 for operating
criteria of an oil bypass valve
 Oil bypass valve alternatively
with integral temperature sensor
(as in figure B)
T C
21
T C
o d e r / o r / o u
T C
1
T C
Fig. 9 Exemple: refroidisseurs d'huile refroi-
dis à air
 Critères pour l'emploi d'une vanne
de bipasse d'huile, voir chapitre 4.1.
 En alternative, vanne de bipasse
d'huile avec sonde de température
intégrée (idem figure B)
A
Öl-Bypassventil mit
Temperatur-Fernfühler
Oil mixing valve with
remote temperature sensor
Vanne de bipasse d'huile avec
sonde de température à distance
B
Öl-Bypassventil mit integriertem
Temperaturfühler
Oil mixing valve with integral
temperature sensor
Vanne de bipasse d'huile avec
sonde de température intégrée
C
Ölkühler im Verflüssigerpaket
integriert
Oil cooler integrated in
condenser unit
Refroidisseur d'huile intégré
dans le bloc condenseur
