Boosterausführung HS.95 (aktuell nicht verfügbar)
Ölanschluss
HS.85: Manometeranschluss am Ölventil für die
Wartung
Der Manometeranschluss am Ölventil für die Wartung
ist mit Schraubkappe ausgeführt (7/16-20 UNF, An-
zugsmoment max. 10 Nm). Bei jeder Veränderung sehr
sorgfältig arbeiten.
4.4 HS.85: Leistungsregelung (CR) und
Anlaufentlastung (SU)
Die HS.85-Verdichter sind standardmäßig mit einer
"Dualen Leistungsregelung" (Schiebersteuerung) aus-
gerüstet. Damit ist – ohne Verdichterumbau – sowohl
stufenlose als auch 4-stufige Regelung möglich. Die
unterschiedliche Betriebsweise erfolgt lediglich durch
entsprechende Ansteuerung der Magnetventile.
Information
Detaillierte Ausführungen zu Leistungsregelung
und Anlaufentlastung sowie deren Steuerung
siehe Handbuch SH-110.
CR4 (Y7)
CR1 (Y4)
CR2 (Y5)
CR3 (Y6)

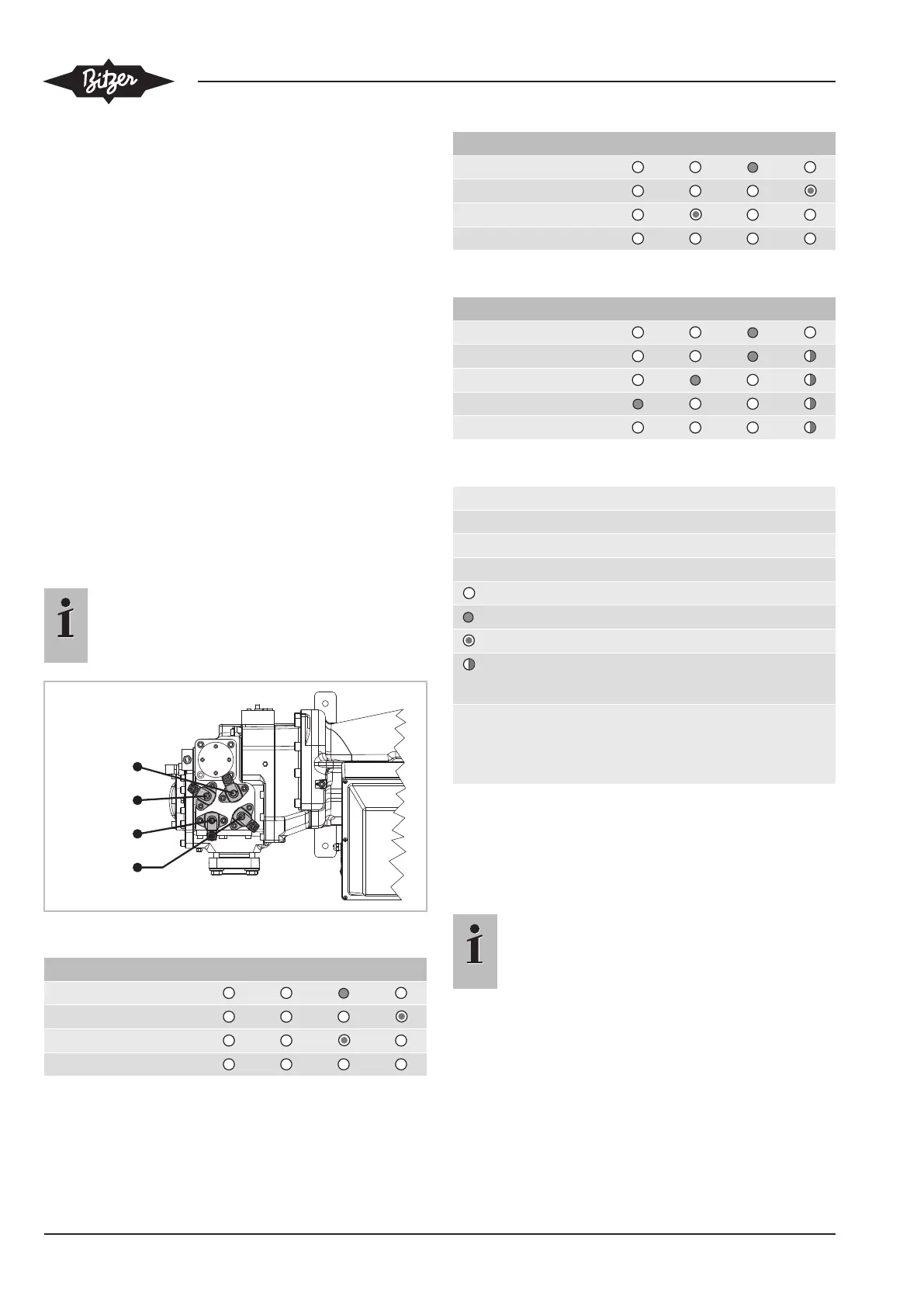

Abb.5: HS.85: Anordnung der Magnetventile
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP min 25% ① ⇓
CAP ⇔
Tab.2: Stufenlose Leistungsregelung (CR) im Bereich 100% .. 25%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP min 50% ⇓
CAP ⇔
Tab.3: Stufenlose Leistungsregelung (CR) im Bereich 100% .. 50%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP 25% ①
CAP 50%
CAP 75%
CAP 100%
Tab.4: 4-stufige Leistungsregelung (CR)
CAP Kälteleistung
CAP ⇑ Kälteleistung erhöhen
CAP ⇓ Kälteleistung verringern
CAP ⇔ Kälteleistung konstant
Magnetventil stromlos
Magnetventil unter Spannung
Magnetventil pulsierend
Magnetventil intermittierend
(10s an / 10 saus)
① 25%-Stufe nur: bei Verdichteranlauf (An-
laufentlastung) und bei K-Modellen im Be-
reich kleiner Druckverhältnisse (siehe Ein-
satzgrenzen SP-110)
Tab.5: Legende
Leistungsstufen 75%/50%/25% sind Nominalwerte.
Reale Restleistungen sind abhängig von Betriebsbedin-
gungen und Verdichterausführung. Daten können mit
der BITZER Software ermittelt werden.
Information
Bei Teillast sind die Anwendungsbereiche ein-
geschränkt! Siehe Handbuch SP-110 oder
BITZER SOFTWARE.
