Chauffage d’huile
Le chauffage d'huile garantit le pouvoir lubrifiant de
l'huile même après des temps d'arrêt prolongés. Il per-
met d'éviter un enrichissement de fluide frigorigène
dans l'huile et donc une réduction de la viscosité.
L'huile doit être chauffée pendant l'arrêt du compres-
seur en cas:
• D'installation en extérieur du compresseur,
• D'arrêts prolongés,
• D'un grand volume de fluide frigorigène,
• De risque de condensation de liquide frigorigène
dans le compresseur.
5.4.5 Contrôle du circuit d’huile HS.95
Contrôle opto-électronique du niveau d’huile OLC-
D1-S
L’OLC-D1-S est une sonde opto-électronique qui
contrôle le niveau d’huile à distance au moyen d’ondes
infrarouges. Suivant la position de montage et le rac-
cordement électrique, le contrôle du niveau d’huile mi-
nimal et maximal est possible avec le même dispositif.
Le dispositif de contrôle se compose de deux parties:
une unité prisme et une unité opto-électronique.
• L’unité prisme – un cône de verre – est montée di-
rectement dans le corps du compresseur.
• L’unité opto-électronique est désignée par le code
OLC-D1. Elle n’est pas directement raccordée au cir-
cuit frigorifique. Elle est vissée dans l’unité prisme et
intégrée à la logique de commande de l’installation.
Un dispositif de commande externe n’est pas néces-
saire.
Système de gestion d’huile externe
Système de gestion d’huile externe optimisé, composé
de:
• Filtre à huile
• Vanne magnétique d’huile
• Contrôle opto-électronique du niveau d’huile
(Contrôle opto-électronique du niveau d'huile OLC-
D1-S) − raccordé au module du compresseur.
• Transmetteur de pression d’huile − raccordé au mo-
dule du compresseur.
12
1011
2
6
5
4
3
7
13
1
9
8

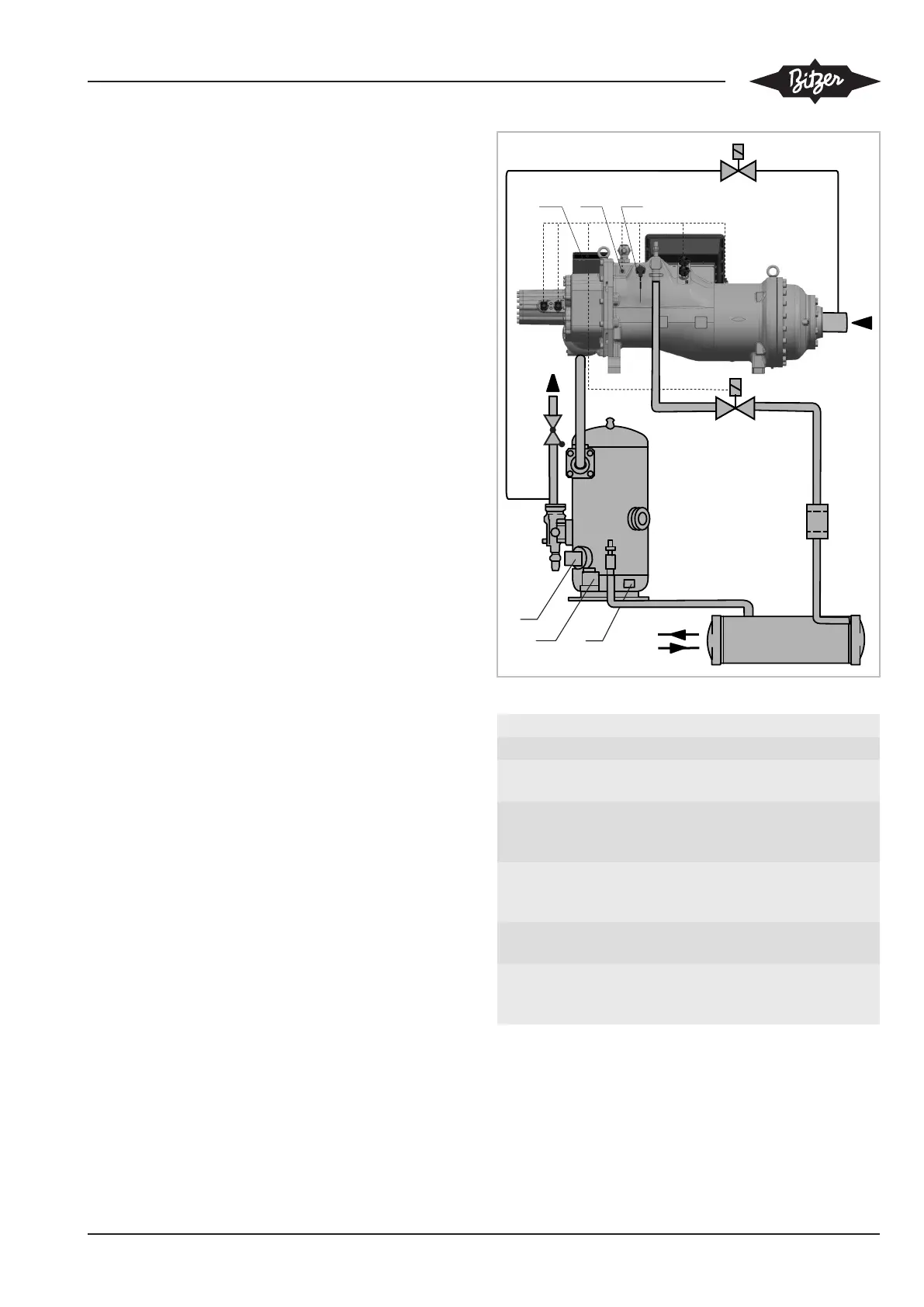

Fig.12: Schéma du circuit d’huile externe, HS.95
1 Compresseur 2 Séparateur d’huile
3 Réchauffeur d’huile 4 Thermostat d’huile
5 Contrôleur de ni-
veau d’huile
6 Clapet de retenue
7 Refroidisseur
d’huile (si néces-
saire)
8 Filtre à huile
9 Vanne magnétique 10 Contrôle opto-élec-
tronique du niveau
d’huile (OLC-D1-S)
11 Transmetteur de
pression d’huile
12 Module du com-
presseur
13 Vanne magnétique
(bipasse d’arrêt)
---- Raccordée au mo-
dule du compres-
seur
5.5 Module du compresseur CM-SW-01
Standard pour tous les compresseurs HS.95
Toute la périphérie électronique du compresseur est in-
tégrée dans le module du compresseur: Il permet de
contrôler les paramètres de fonctionnement principaux
