SB-110-4 19
Anlage integriert. Ein externes Steuergerät ist nicht
erforderlich.
Externes Ölmanagementsystem
Optimiertes, externes Ölmanagementsystem, beste-
hend aus:
Ölfilter
Ölmagnetventil
Opto-elektronische Ölniveauüberwachung (Opto-
elektronische Ölniveauüberwachung OLC-D1-S) −
am Verdichtermodul angeschlossen.
Öldruckmessumformer − am Verdichtermodul ange-
schlossen.
12
1011
2
6
5
4
3
7
13
1
9
8

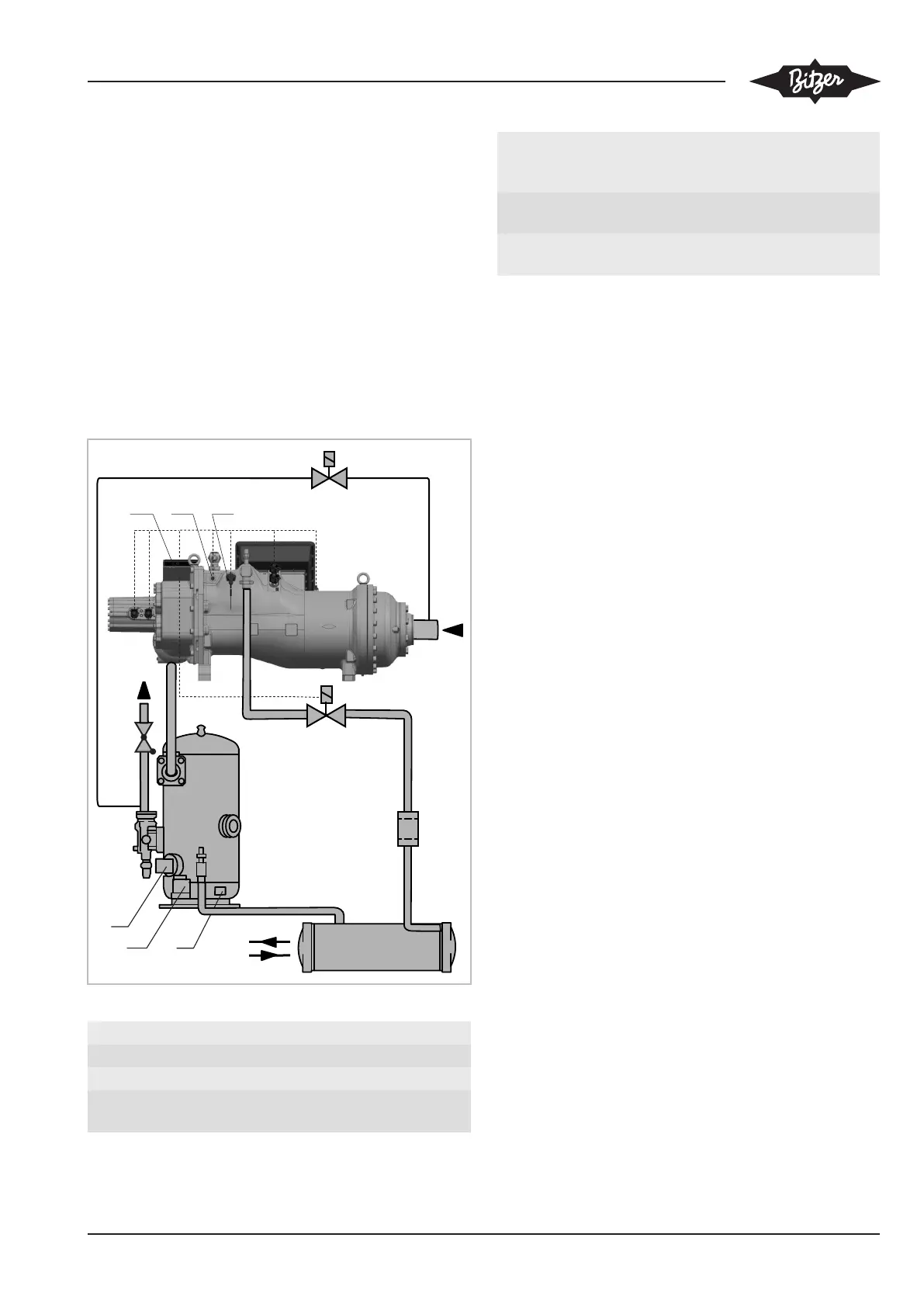

Abb.12: Schema externer Ölkreislauf HS.95
1 Verdichter 2 Ölabscheider
3 Ölheizung 4 Ölthermostat
5 Ölniveauwächter 6 Rückschlagventil
7 Ölkühler (bei Be-
darf)
8 Ölfilter
9 Magnetventil 10 Opto-elektronische
Ölniveauüberwa-
chung (OLC-D1-S)
11 Öldruckmessumfor-
mer
12 Verdichtermodul
13 Magnetventil (Still-
stands-Bypass)
---- Mit Verdichtermo-
dul verkabelt
5.5 Verdichtermodul CM-SW-01
Standard bei allen HS.95-Verdichtern
Das Verdichtermodul integriert die gesamte elektroni-
sche Peripherie des Verdichters: Es erlaubt die Über-
wachung der wesentlichen Betriebsparameter des Ver-
dichters: Motor- und Druckgastemperatur, Phasen- und
Drehrichtungsüberwachung, Ölversorgung und die Ein-
satzgrenzen und schützt so den Verdichter vor Betrieb
bei kritischen Bedingungen. Weitere Informationen sie-
he Technische Information ST-150.
Folgende Bauteile sind im Auslieferungszustand voll-
ständig vorgerüstet:
Schieberpositionserkennung.
Magnetventile für Leistungsregelung und V
i
.
Nieder- und Hochdruckmessumformer.
Ölniveauüberwachung (OLC-D1-S).
Druckgastemperaturfühler.
Öldruckmessumformer.
Motortemperaturüberwachung.
Phasenüberwachung.
Drehrichtungsüberwachung.
Eingriffe an diesen Bauteilen und ihrer Verkabelung
sind nicht notwendig und sollten keinesfalls ohne Rück-
sprache mit BITZER ausgeführt werden.
Das Verdichtermodul liefert geräteintern die Span-
nungsversorgung für die Peripheriegeräte (Magnetven-
tile, Ölüberwachung und Schieberpositionserkennung)
und für die Klemmleisten CN7 bis CN12.
Informationen zu allen Anschlüssen siehe Technische
Information ST-150.
