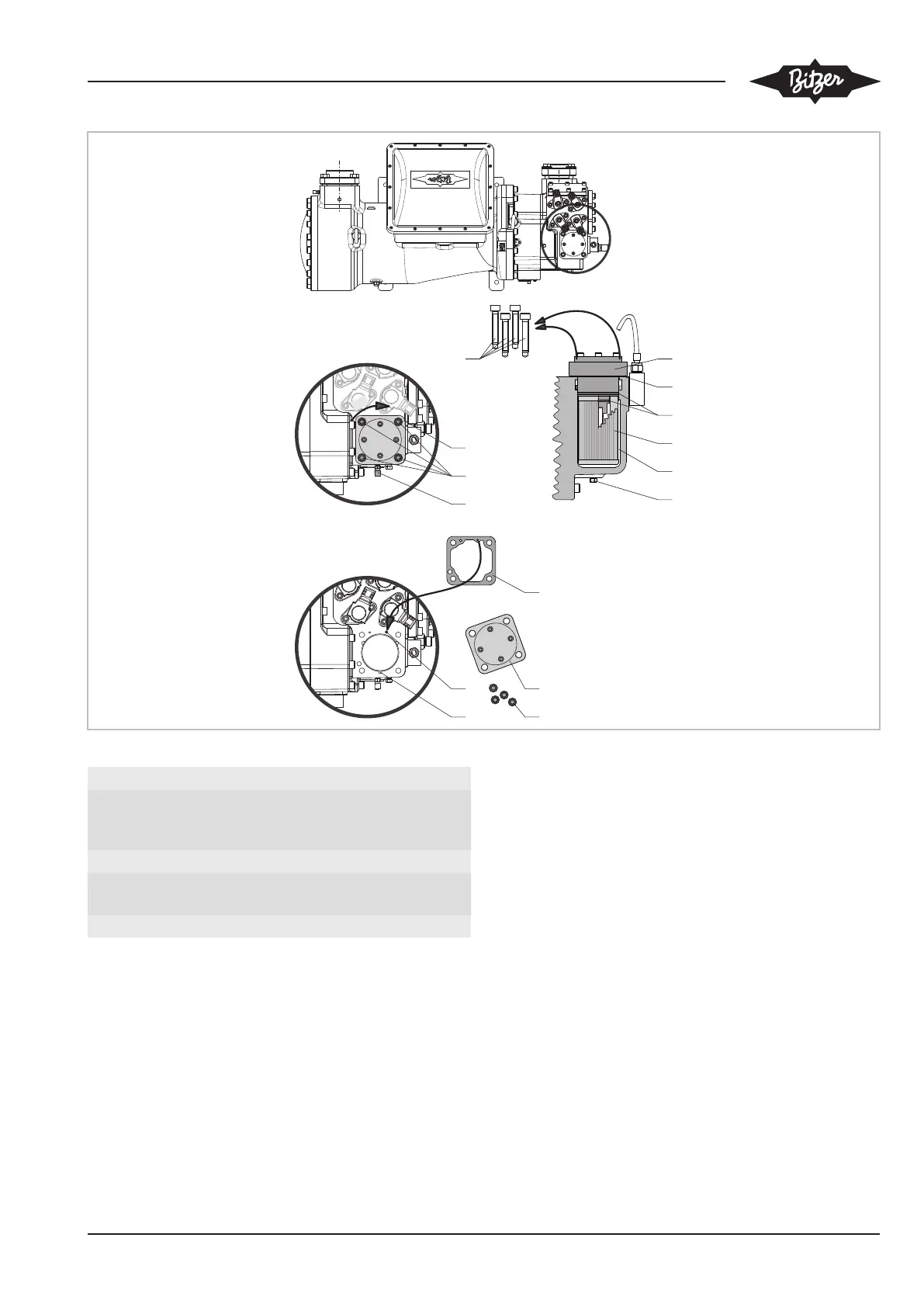

Abb.13: HS.85: Ölfilter wechseln
1 Ölfilter 2 Ölfilterkammer
3 Flansch am War-
tungsanschluss des
Ölfilters
4 Schraube (4 x M12)
5 Flanschdichtung 6 O-Ring
7 Druckablass Ölfil-
terkammer
8 Ölablass Ölfilter
9 Positionsstift 10 Nut
Wechsel des Ölfilters
▶ Wartungsventil in der Öleinspritzleitung (9) schlie-
ßen.
▶ ECO-Ventil schließen.
▶ Sauggas- und Druckgasleitung absperren.
▶ Verdichter auf drucklosen Zustand bringen.
▶ Die Ölfilterkammer (2) separat auf drucklosen Zu-
stand bringen! Dazu Öl und Kältemittel aus der Ölfil-
terkammer (2) am Druckablass (7) entleeren.
▶ Öl am Ölablass (8) entleeren.
▶ Die vier Schrauben (4) am Flansch (3) des War-
tungsanschlusses für den Ölfilter lösen. Flansch 15
mm nach oben ziehen und um 20° im Uhrzeigersinn
drehen. Gesamte Einheit nach oben herausziehen.
Ölfilter (1) abnehmen.
▶ Ölfilterkammer reinigen.
▶ Flachdichtung (5) und O-Ringe (6) erneuern und
neuen Ölfilter (1) aufstecken. Flachdichtung enspre-
chend Positionsstift (9) im Gehäuse auflegen.
▶ Gesamte Einheit in die drei Nuten (10) fixieren, 20°
entgegen Uhrzeigersinn drehen und nach unten
drücken. Dabei Positionsstift (9) in die dafür vorge-
sehene Bohrung an der Flanschunterseite fixieren.
▶ Die vier Schrauben (4) in den Flansch (3) einsetzen
und kreuzweise anziehen (80 Nm).
▶ Verdichter und Ölfilterkammer evakuieren.
