Introduction
30

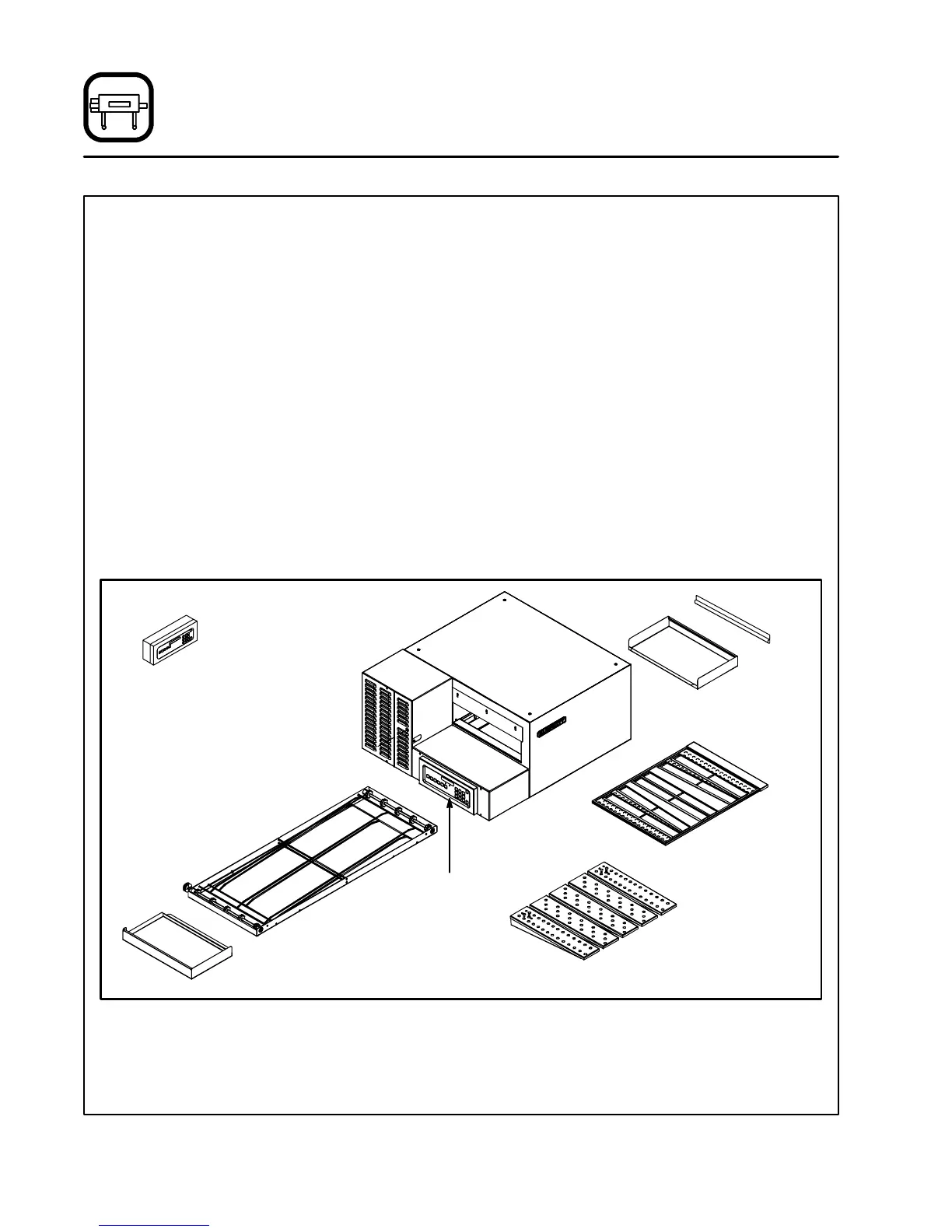

Description et Composantes du Four
Montage à convoyeur: Ce sont la courroie du
convoyeur et le montage à crémaillère qui portent
l’aliment à travers le four.
Boîtier de commande: contient les câblages élec-
triques, ventilateur de refroidissement ou volets, mo-
teur d’entraînement et courroi e d’entraînement.
Moteur d’entraînement: Il fournit la puissance -
cessaire au déplacement de la courroie du con-
voyeur. Located inside the control box.
Courroie d’entraînement: connecte le pignon du
moteur d’entraînement au pignon de support de
la bande transporteuse du côté de l’entraînement.
Chambredecuisson:Les a liments sur la cour -
roie passent par la chambre de cuisson.
Contrôles du Four: On les utilise pour contrôler
la température du four, la vitesse de la courroie et
aussi pour d’autres fonctions.
Buses: Situées à l’intérieur du four, sous la cour-
roie du convoyeur, elles distribuent l’air chauffé à
partir du fond de la chambre de cuisson.
Ramasse-miettes: Situés sous la courroie du
convoyeur aux deux extrémités de la chambre de
cuisson, ils a ttrapent les miettes des aliments lais-
séessurleconvoyeur.
Plaque de circulation d’air: Elle distribue l’air
chaufféàpartirdelapartiesupérieuredufour
Interrupteur d’arrêt d’urgence: permet, en cas
d’urgence, à l’utilisateur d’ arrêter le four et la
bande transporteuse. Ne pas utiliser pour l’arrêt
normal.
Côté guide du
ramassemiettes
Montage à Convoyeur
(montré sans courroie)
Barred’arrêt
des aliments
Plaque de
Circulation d’Air
Buses
Boîtier de
commande
Contrôle Intégral
de l’opérateur
Côté libre du
ramassemiettes
Contrôle à Distance
de l’opérateur
Figure 20
