INSTRUCTIONS D’ASSEMBLAGE
OFF/O
ON/I
3
C
D

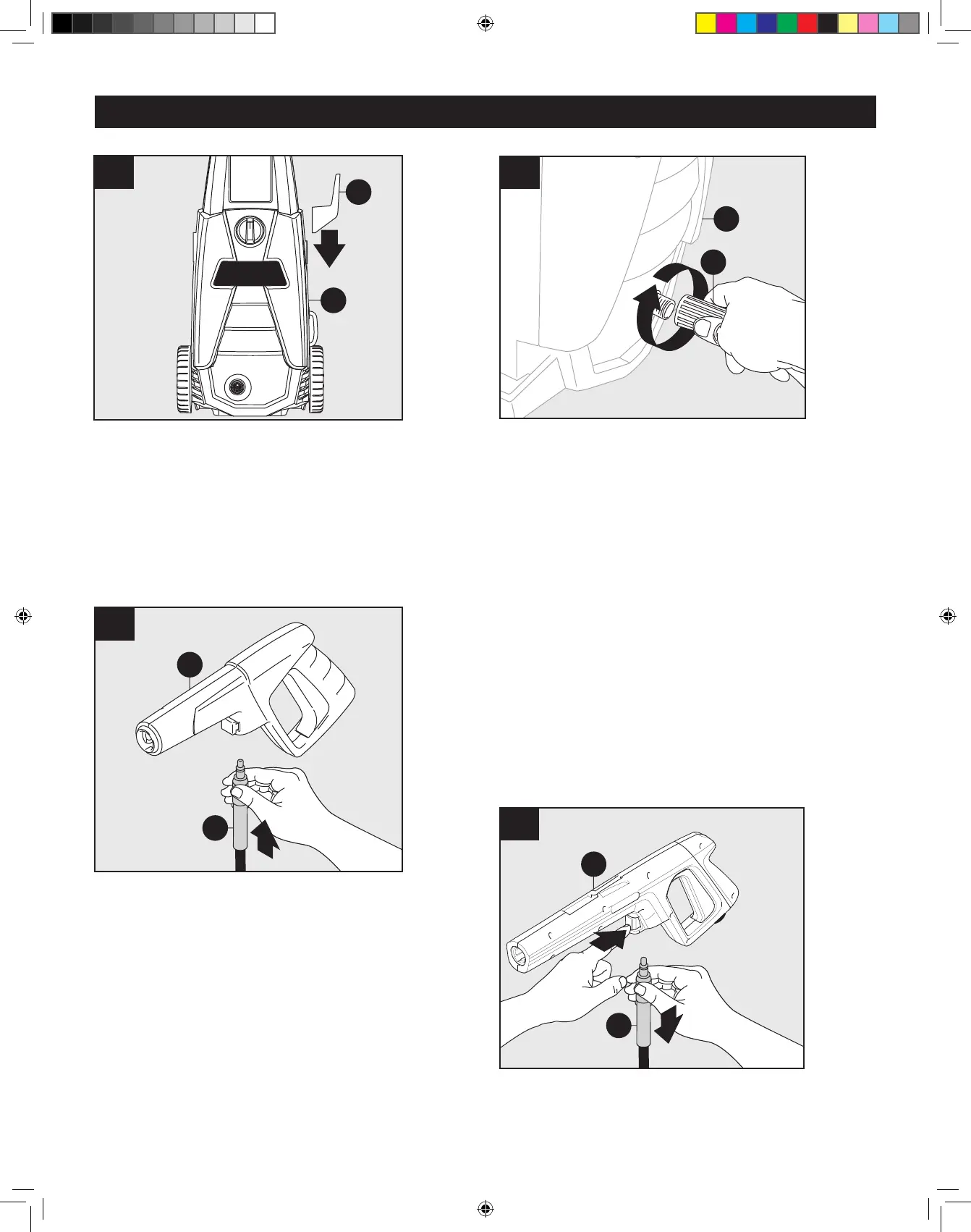

Placez l’appareil face contre vous, puis faites glisser le
crochet à tuyau (D) sur le côté droit de l’appareil (C) tel
qu’illustré.
Remarque : L'étape suivante ne nécessite aucune vis.
4
C
E
Assemblage du souple tuyau à haute pression
Vissez le souple tuyau à haute pression (E) dans le
sens horaire sur le raccord situé à la base, sur la face
avant (C) de l'appareil. Retirez le collier vers l'arrière et
insérez l'embout dans la sortie d'alimentation en eau
sufsamment profondément de sorte que le collier puisse
être vissé sur le let et serré à la main. S'il faut faire moins
de six tours, alors le raccord du souple tuyau à haute
pression n'est pas correctement serré. Il est plus facile
d'engager le collier sur le let si la laveuse à pression est
positionnée directement devant soi. Le fait de ne pas
serrer correctement le souple tuyau à haute pression aura
pour effet de déconnecter le tuyau dès que l'appareil sera
mis en marche. Une telle situation n'endommagera pas
l'appareil. Reconnectez simplement le tuyau et assurez-
vous de le serrer correctement sur le raccord de l'appareil.
Remarque : NE SERREZ PAS avec une pince ou une
pince-étau.
5
E
F
Branchez l'autre extrémité du souple tuyau à haute
pression (E) au pistolet pulvérisateur (F). Pour ce
faire, insérez l'embout métallique argenté du tuyau
dans le raccord situé devant la gâchette. Un clic se
fera entendre indiquant le verrouillage des deux
composants. Tirez légèrement sur le tuyau pour
conrmer le verrouillage. Le tuyau est maintenant xé
sécuritairement dans le pistolet pulvérisateur.
Remarque : N’APPUYEZ PAS sur le bouton du raccord
au moment d'insérer le tuyau dans le pistolet. Pour retirer le tuyau (E) du pistolet pulvérisateur (F),
poussez le bouton du raccord vers la gâchette. Le tuyau
se séparera du raccord.
2
1
6
E
F
INSTRUCTIONS D'ASSEMBLAGE
