2. Installation de l’équipement
2.1 Installation mécanique de la BOXPRO
Ouvrir les 2 trappes de chaque coté du boîtier pour accéder aux trous de xation.
Fixer le boîtier en fonction des dimensions ci-dessous : 4 vis (non fournies) Ø 3,5 mm (Ø tête de
vis : 7 mm max.). Chevilles à adapter en fonction des vis préconisées et du support de xation.
166
259
114
276
60
BOXPRO
Dimensions en mm.
Longueur du cordon d’alimentation : 1,5 m.
2.2 Branchements de la BOXPRO

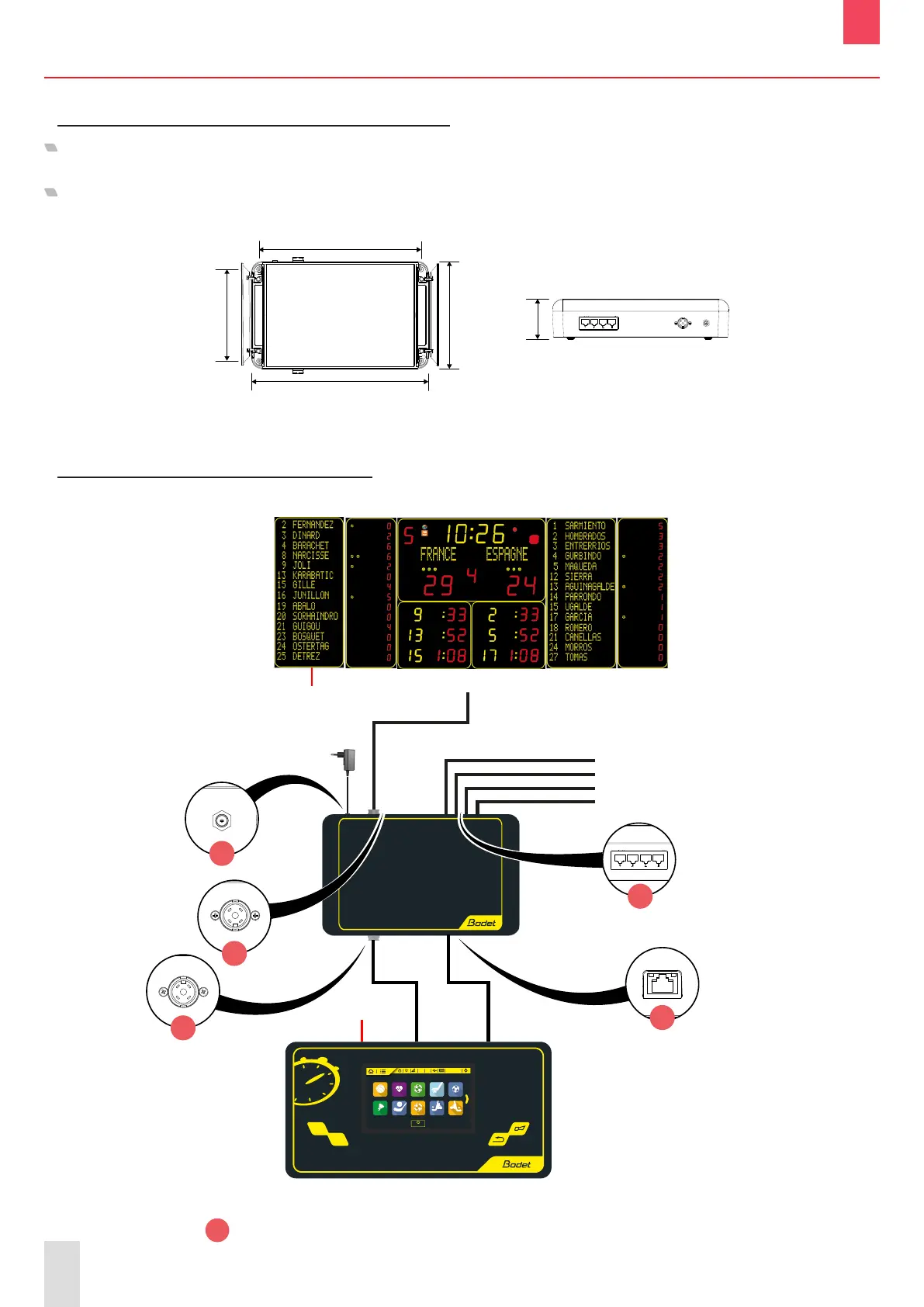

Voici ci-dessous les raccordements à e󰀨ectuer :
BOXPRO
SCOREPAD
START
STOP
FOOTBALL HANDBALLBASKETBALL
FLOORBALL INLINE HOCKEY RINK HOCKEYBADMINTON
TRAINING
HOCKEY SUR
GLACE
FUTSAL
10:12
Message
100%
Câble mini-DIN
vers DIN*
Câble RJ45*
Alimentation
15VDC*
Pupitre Principal SCOREPAD
Interface BOXPRO
Câble DIN*
vers Tableaux de Score
Câble(s) RJ45
Alim.
Alim.
PROTOCOLE TV
PROTOCOLE EBStats
vers
5
6
7
2
1
* livré avec la BOXPRO
Note : les numéros
X
correspondent à ceux du chapitre 1.3.2 Connectique et interface.
