3.3.2 Page «Protocols settings»

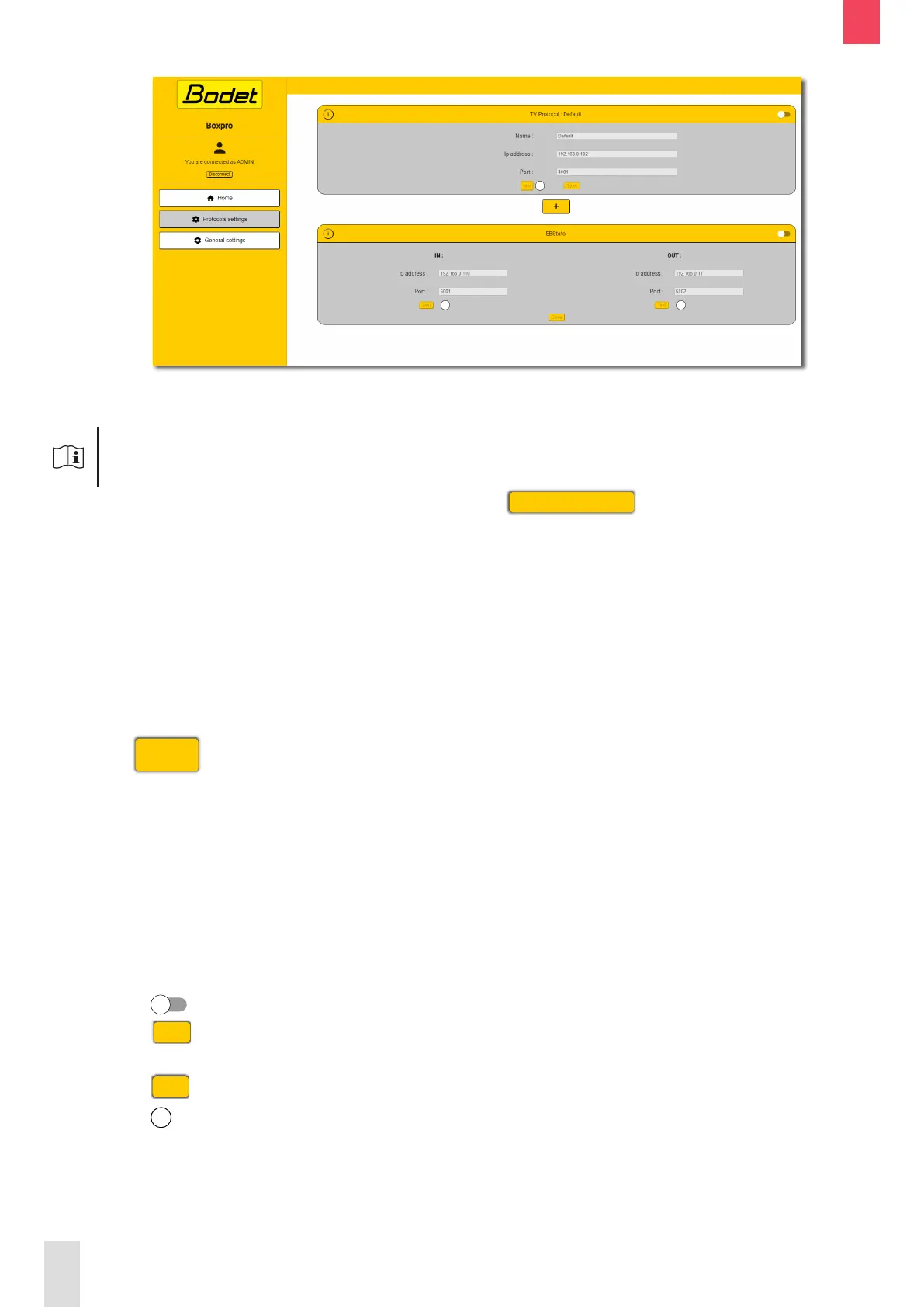

La page «Protocols settings» permet d’activer ou de désactiver les protocoles et de renseigner les
informations nécessaires à la communication avec l’équipement récepteur de chaque protocole.
Il est indispensable d’être connecté en tant qu’administrateur pour pouvoir
modier la conguration.
Pour se connecter en tant qu’administrateur, cliquer sur
Connect as ADMIN
puis renseigner le mot de
passe administrateur : BodetSport49.
Ci-dessous le descriptif des informations a󰀩chées et les informations à saisir pour paramétrer la
communication avec l’équipement récepteur de chaque protocole.
- TV protocol :
• Name : nom du protocole TV (utile si le protocole TV est dupliqué pour d’autres équipements).
• IP adress : adresse IP du PC régie (en cas de branchement direct avec la BOXPRO) ou adresse
IP de l’interface Moxa.
• Port : numéro du port ouvert sur le PC régie (en cas de branchement direct avec la BOXPRO)
ou numéro de port de l’interface Moxa.
Le bouton
+
permet de dupliquer et de paramétrer le protocole TV vers un autre équipement.
- EBStats :
IN OUT
• IP adress : adresse IP du PC EBStats
(transit des informations du pupitre
SCOREPAD vers le PC EBStats).
• Port : numéro de port ouvert sur le PC
EBStats (transit des informations du
pupitre SCOREPAD vers le PC EBStats).
• IP adress : adresse IP du PC EBStats
(transit des informations du PC EBStats
vers le pupitre SCOREPAD).
• Port : numéro de port ouvert sur le PC
EBStats (transit des informations du PC
EBStats vers le pupitre SCOREPAD).
Les boutons permettent d’activer ou de désactiver les protocoles.
Les boutons
Test
permettent de vérier la communication avec l’équipement récepteur (PC ou
interface Moxa suivant l’installation).
Les boutons
Save
permettent de sauvegarder la conguration.
Les boutons
i
permettent d’accéder à des schémas d’aide relatif à l’installation matériel.
Voir également chapitre 6. Exemples d’installation.
