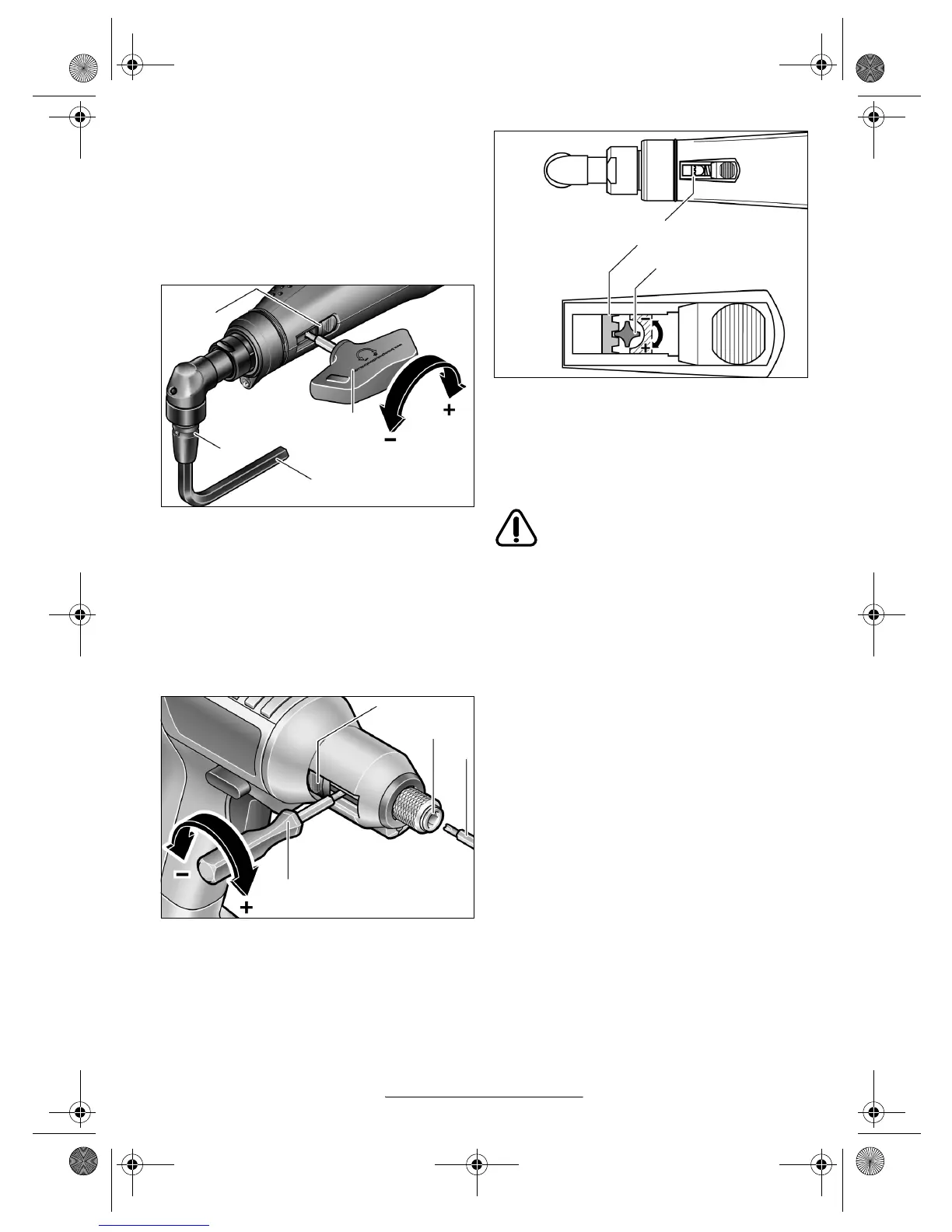

Nastavitev vrtilnega momenta
Vrtilni moment je odvisen od prednapetosti vzmeti
sklopke, ki se pri doseženem vrtilnem momentu sproži
tako pri desnem kot pri levem vrtenju naprave.
Za nastavitev individualnega vrtilnega momenta upora-
bljajte samo priloženo nastavitveno orodje 27.
Pomikalo 7 na napravi potisnite do konca nazaj. V
priključno orodje 1 namestite šestrobni zatični ključ 28
in ga počasi obračajte, dokler se v odprtini na ohišju v
spojnici ne prikaže majhna izboklina (nastavljalni kolut
29). V to izboklino vtaknite nastavljalno orodje 27 in ga
obračajte.
Za nastavitev individualnega vrtilnega momenta upora-
bljajte samo priloženo nastavitveno orodje 27.
Pomikalo 7 na napravi potisnite do konca nazaj. Na-
stavljalno orodje 27 vtaknite v prijemalo za orodje 2 in
ga počasi obračajte, dokler se v odprtini na ohišju v
spojnici ne prikaže majhna izboklina (nastavljalni kolut
29). V to izboklino vtaknite nastavljalno orodje 27 in ga
obračajte.
Obračanje v urni smeri: vrtilni moment se povečuje.
Obračanje v protiurni smeri: vrtilni moment se zmanj-
šuje.
Opozorilo: Nastavitev vrtilnega momenta je odvisna
od vrste vijačnega spoja. Najenostavneje ga boste
lahko izračunali na podlagi praktičnega preizkusa.
Preizkusni vijačni spoj preverite z momentnim ključem.
Vrtilni moment nastavljajte samo v okviru
navedenih zmogljivostnih področij. V
nasprotnem primeru se sklopka ne bo
aktivirala.
Označitev nastavljenega vrtilnega momenta
Za označitev individualno nastavljenih vrtilnih momentov
lahko markacijski obroček 19 zamenjate z obročkom
druge barve. Markacijski obroček 19 potisnite ven s
tankim izvijačem, lopatico ali podobnim pripomočkom.
Napravo vedno uporabljajte skupaj z markacijskim
obročkom. V nasprotnem primeru ohišje naprave ne bo
zaprto.
Model 0 602 491
647/... 650/... 651/... 652/... 656/
... 669/... 671/
...
673/... 675
Model 0 602 491
431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Model 0 602 491
431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
