Slovensko–143 609 929 A44 • (05.09) T
Svetleča dioda
Prikaz napolnjenosti akumulatorske baterije
Kadar je potrebno polnjenje akumulatorske
baterije 18, zelena svetleča dioda 11 utripa.
V takem primeru lahko napravo uporabite še
za približno 6–8 vijačnih spojev.
Če se prižge rdeča svetlobna dioda, kapaciteta baterija
ne zadošča več niti za en vijačni spoj. Vklop naprave ni
več možen. Protivklopna zapora ostane aktivna, vse
dokler ne vstavite v napravo napolnjene akumulatorske
baterije.
Bistveno skrajšan čas delovanja naprave po polnjenju
baterije pomeni, da bo potrebno akumulatorsko baterijo
kmalu zamenjati. Izrabljene akumulatorske baterije
odlagajte v skladu s predpisi, ki veljajo v Vaši državi.
Opozorilo: Če namesto akumulatorja 18 uporabljate
napetostni adapter in stabilizator napetosti 4EXACT,
prikaz svetleče diode 11 nima funkcije.
Prikaz vijačenja
Ko naprava doseže prednastavljeni vrtilni
moment, se aktivira sklopka izklopa. Prižge
se zelena svetleča dioda 9.
Kadar prednastavljeni vrtilni moment ni dosežen, se
prižge rdeča svetleča dioda 9 in zasliši se akustični
signal. Potrebno je še eno vijačenje.
Prikaz povezave Bluetooth
®
Pritisnite vklopno-izklopno stikalo 12 in aktivirajte pove-
zavo Bluetooth
®
. Medtem, ko vijačnik išče povezavo,
rdeča svetleča dioda 10 utripa.
Stalno prižgana rdeča svetleča dioda 10 pomeni, da je
povezava Bluetooth
®
vzpostavljena. Vijačnik pa je še
vedno blokiran.
Ko bazična postaja EXAConnecT vijačnik sprosti,
prikaz 10 ugasne.
Če svetleča dioda 10 utripa samo kratek čas po pritis-
kanju vklopno-izklopnega stikala in nato ugasne,
oskrba vijačnika z energijo ne zadošča več za eno
povezavo.
Zaščita proti ponovnemu vijačenju
Če se je pri vijačenju aktivirala sklopka, se motor naprave
izključi. Ponovna vključitev je možna šele po premoru, ki
traja 0,7 sekunde. Na ta način se boste izognili nežele-
nemu dodatnemu privijanju vijakov, ki so že trdno priviti.

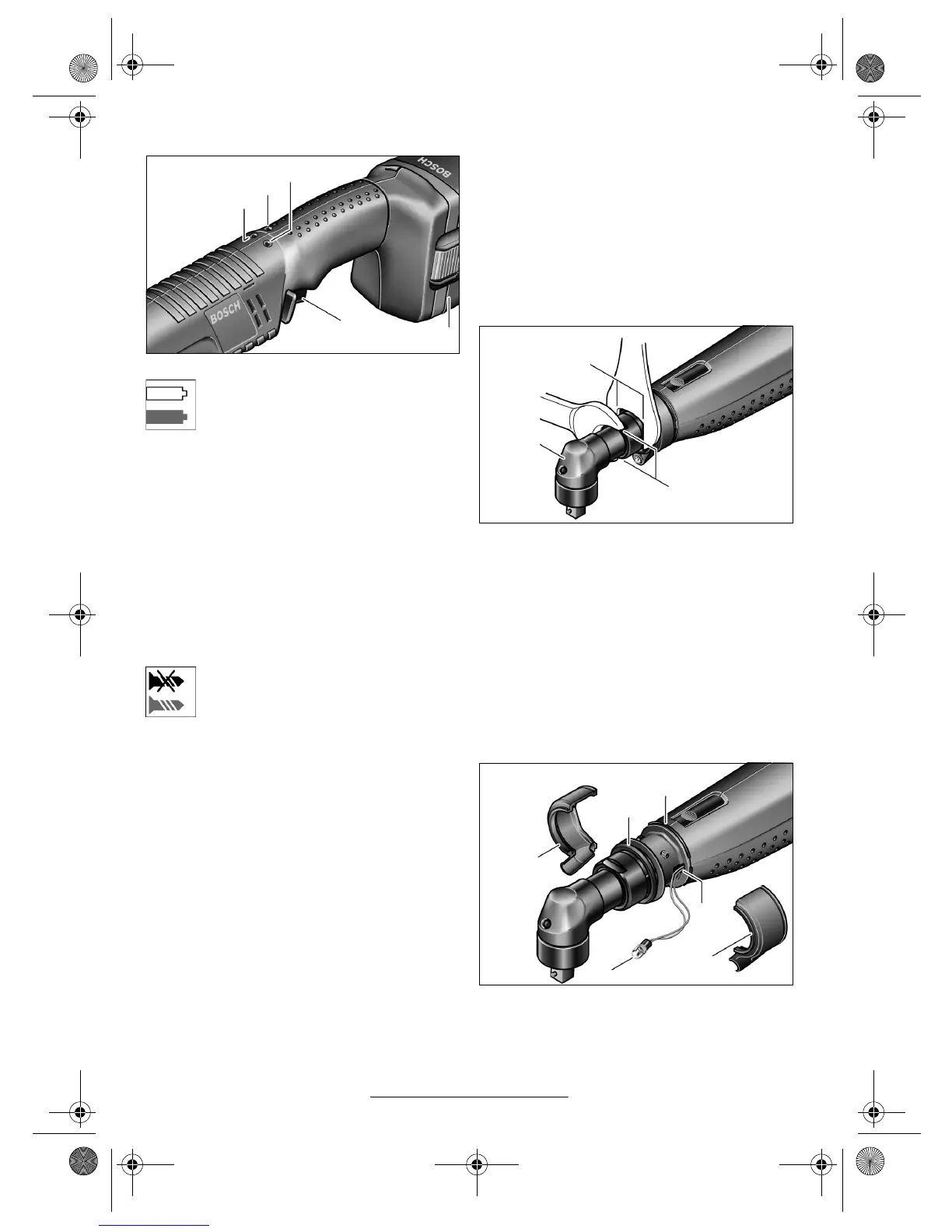

Nastavljanje glave kotnega vijačnika
Glavo kotnega vijačnika 3 lahko nastavite v vsega
skupaj osem položajev.
Z viličastim ključem 6 trdno držite napravo na ključni
strani 5 vijačne glave.
Nikoli ne vpenjajte naprave na okrove ohišja!
Položite viličasti ključ 4 na ključno ploskev 16 in odvijte
prekrivno matico. Kotno vijačno glavo 3 v kotih po 45˚
prestavite v želeni položaj in z viličastim ključem 4, ki ga
postavite na ključno ploskev 16, ponovno privijte
prekrivno matico. Pri tem z viličastim ključem 6
zadržujte prirobnico kotne glave v nasprotni smeri.
Nastavljanje diode za prikaz delovanja
S tankim listom izvijača, z lopatico ali s podobno
pripravo odmaknite markacijsko podložko 19. Z
ustreznimi kleščami potisnite vzmetno podložko 30 v
smeri nazaj na okrov ohišja.
9
11
10
12
18
Model 0 602 491
647/... 650/... 651/... 652/... 656/
... 669/... 671/ 673/... 675
Model 0 602 491
647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
5
6
4
3
16
19
15
30
31
15
26
