EV2000 série DC Wallbox Chargeur Manuel d'installation et d‘utilisation
3. Serrez les presse-étoupe pour xer les câbles.
Remarque: Pour la protection des passe-câbles contre
les intempéries, utilisez des presse-étoupe certiés
IP55 ou supérieurs.

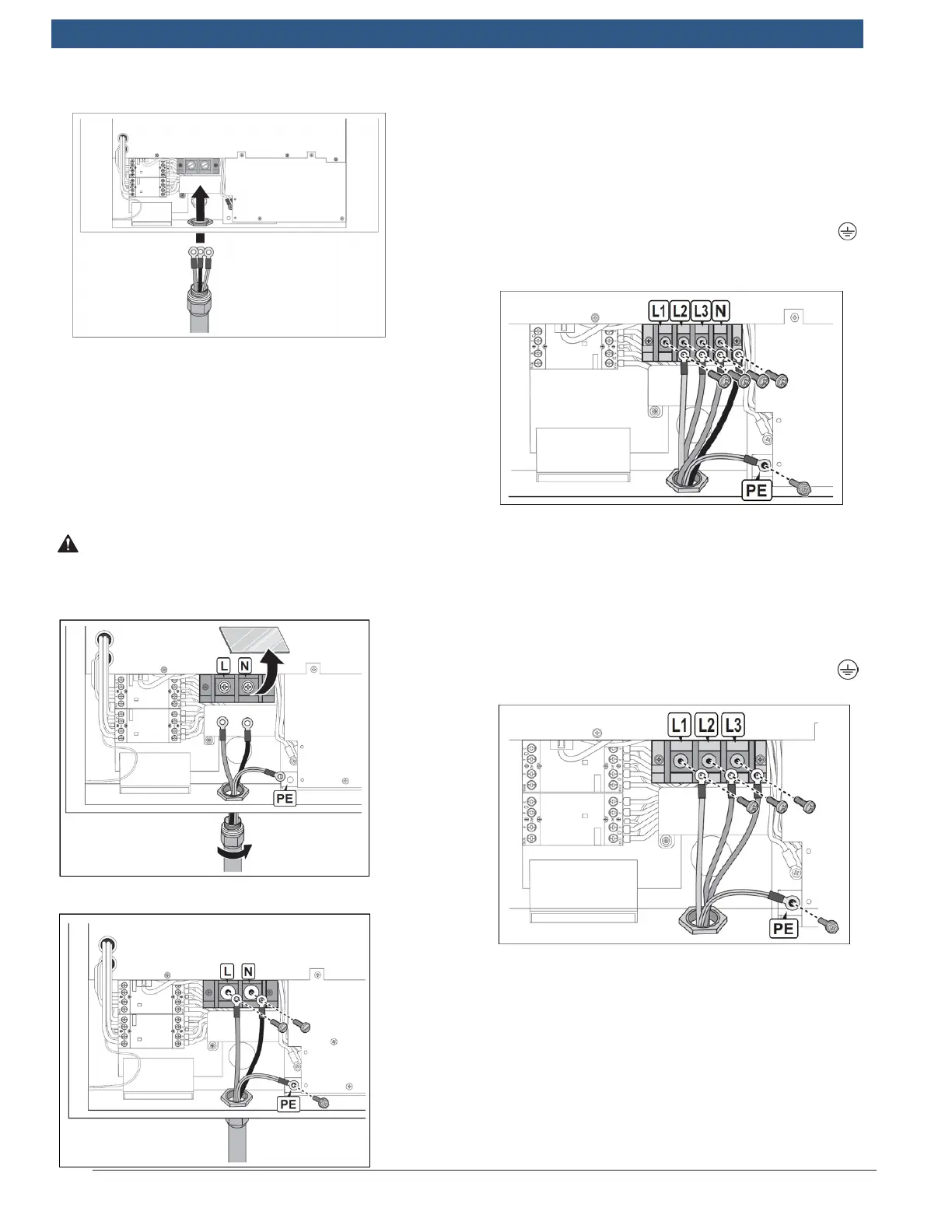

4. Enlevez le couvercle du bornier et branchez les ls
sur les bornes correctes. Voyez les informations qui
suivent sur les connexions de modèles spéciques.
Les exigences pour le câblage varient suivant
les modèles, et notamment entre les modèles
monophasés et triphasés.
AVERTISSEMENT! Le code de couleurs
! des câbles peut être différent d’une
région à l’autre.
Monophasé: Câblage des modèles de 240 ou 277 V
` Entrées de conduites et conduites de taille M50
conformes EN 61386-24.
` Branchez les deux câbles d’alimentation à cosses à
anneau RNB70-10 aux bornes d’entrée marquées L et
N à l’aide de deux vis M10.0, et serrez à 10 Nm (88,4
lb·in).
` Branchez le câble de terre RNB14-6 à la borne de
terre marquée du symbole de mise à la terre ( ) à
l’aide d’une vis M6.0, et serrez à 2 Nm (17,7 lb·in).
Triphasé: Câblage du modèle 480 V
` Entrée de conduite et conduite de taille M50 con-
forme EN 61386-24.
` Branchez les quatre câbles d’alimentation à cosses à
anneau RNB14-6 aux bornes d’entrée marquées L1,
L2, L3 et N à l’aide de quatre vis M6.0, et serrez à
3,24 Nm (28,7 lb·in).
` Branchez le câble de terre RNB14-6 à la borne de
terre marquée du symbole de mise à la terre ( ) à
l’aide d’une vis M6.0, et serrez à 2 Nm (17,7 lb·in).
