Bosch KTS 515 - Diagnoselist; Statusindikering LED a Og LED B; Systemtester; Tilkoblingslist

Enhetsbeskrivelse | KTS 515 | 143 | no
1 689 989 232 2023-01-24| Robert Bosch GmbH
3.4.3 Statusindikering LED A og LED B
Status LED A LED B
KTS 515 klar til drift Av Blinker grønt
(sekundtakt)
Datakommunikasjon
med styreenheten
Blinker grønt
(uregelmessig)
Blinker grønt
(sekundtakt)
Firmware-update
i drift
Av Blinker rødt
(uregelmessig)
LED A Funksjon Tiltak
Av Ingen datakommu-
nikasjon med styre-
enheten
Forbindelse til
Kontroller
styreenhet
Blinker grønt
(uregelmessig)
Datakommunika-
sjon med styreen-
heten
Ingen
Lyser grønt Feil på hardware/
Firmware
*)
Lyser rødt Spennings-
forsyning > 35 volt
Kontroller spennin-
gen i kjøretøyet
LED B Funksjon Tiltak
Av Spenningsforsyning
mangler
Kontroller spen-
ningsforsyningen
Blinker grønt
(sekundtakt)
KTS klar til bruk Ingen
Lyser grønt Feil på hardware/
Firmware
*)
Blinker gult
(sekundtakt)
Overspenning på
diagnosekabel
*)
Lyser gult Feil på hardware/
Firmware
*)
Blinker rødt
(uregelmessig)
Firmware-update
i drift
Ingen
Lyser rødt Feil på firmware-
update
Gjenta firmware-
update
*)
Koble fra USB-forbindelse og spenningsforsyning, og koble
dem deretter til igjen. Informer kundeservice hvis feilen fortsatt
finnes.
3.4.4 Vekselinnsats (IBOX 01)
Vekselinnsatsen (fig. 3, pos. 4) inneholder alle aktuelt
kjente muligheter for å opprette kommunikasjon med
kjøretøy-diagnose-grensesnitt. For å kunne tilpasse
senere utvidelser fleksibelt, kan vekselinnsatsen raskt
skiftes uten bruk av verktøy.
i KTS-moduler fungerer kun med innplugget veksel-
innsats.

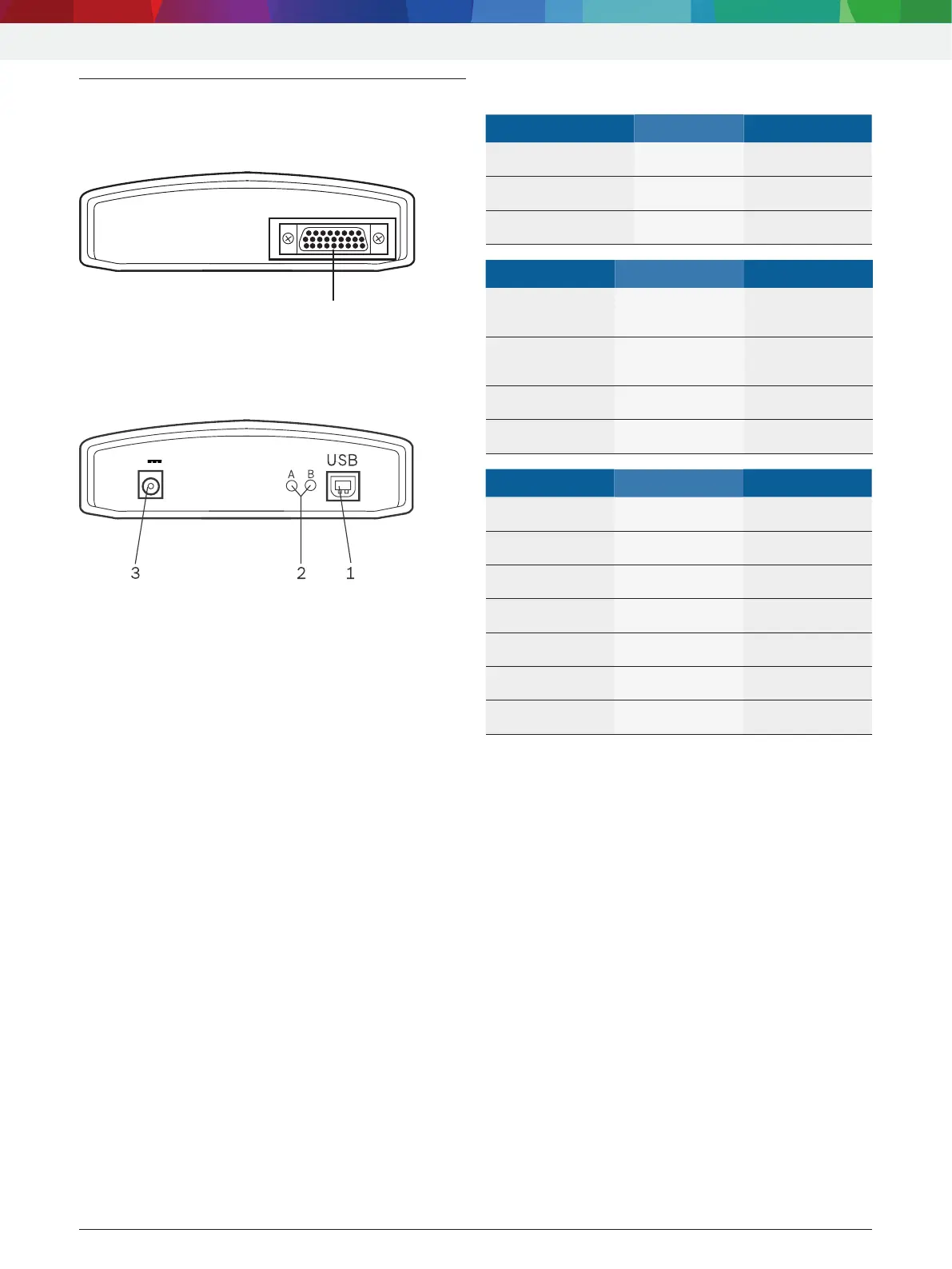

3.4 Systemtester
3.4.1 Diagnoselist
DIAG
459802_12-Ko
1
Fig. 1: Diagnoselist
1 Tilkobling OBD-diagnosekabel (DIAG)
3.4.2 Tilkoblingslist
15V
459908_01_We
Fig. 2: Tilkoblingslist
1 Nettilkobling
2 LED A og LED B (se kap. 3.4.3)
3 USB-kontakt
