Opis urządzenia | KTS 515 | 151 | pl
1 689 989 232 2023-01-24| Robert Bosch GmbH
3.4.3 Wskazanie stanu – diody świecące A i B
Stan Dioda A Dioda B
KTS 515 gotowy
do pracy
nie świeci miga na zielono
(co 1 sekundę)
Komunikacja ze
sterownikiem
miga na zielono
(nieregularnie)
miga na zielono
(co 1 sekundę)
Aktualizacja
oprogramowania
sprzętowego
trwa
nie świeci miga na czerwono
(nieregularnie)
Dioda A Funkcja Działania
nie świeci Brak komunikacji ze
sterownikiem
Sprawdzić połą-
czenie
ze sterownikiem
miga na zielono
(nieregularnie)
Komunikacja ze ste-
rownikiem
Brak
świeci na zielono Błąd sprzętu /
oprogramowania
sprzętowego
*)
świeci na
czerwono
Zasilanie > 35 V Sprawdzić napięcie
w pojeździe
Dioda B Funkcja Działania
nie świeci Brak zasilania Sprawdzić zasilanie
miga na zielono
(co 1 sekundę)
KTS gotowy do pracy Brak
świeci na zielono Błąd sprzętu /
oprogramowania
sprzętowego
*)
miga na żółto
(co 1 sekundę)
Zbyt wysokie napięcie
na przewodzie
diagnostycznym
*)
świeci na żółto Błąd sprzętu /
oprogramowania
sprzętowego
*)
miga na czerwono
(nieregularnie)
Aktualizacja
oprogramowania
sprzętowego
trwa
Brak
świeci na czer-
wono
Błąd oprogramowa-
nia
sprzętowego
Powtórzyć aktuali-
zację
oprogramowania
sprzętowego
*)
Odłączyć przewód USB i przewód zasilania i ponownie podłą-
czyć. Jeżeli błąd nadal występuje, należy skontaktować się
z Działem Obsługi Klienta.
3.4.4 Wkład wymienny (IBOX 01)
Wkład wymienny (rys. 3, poz. 4) zawiera wszystkie
znane obecnie możliwości nawiązania komunikacji
ze złączami diagnostycznymi pojazdu. Aby umożliwić
elastyczne dostosowanie protokołów diagnostycznych
do przyszłych rozszerzeń, można szybko wymienić
wkład bez użycia narzędzi.
i Moduły KTS działają tylko z zamontowanym wkła-
dem wymiennym.

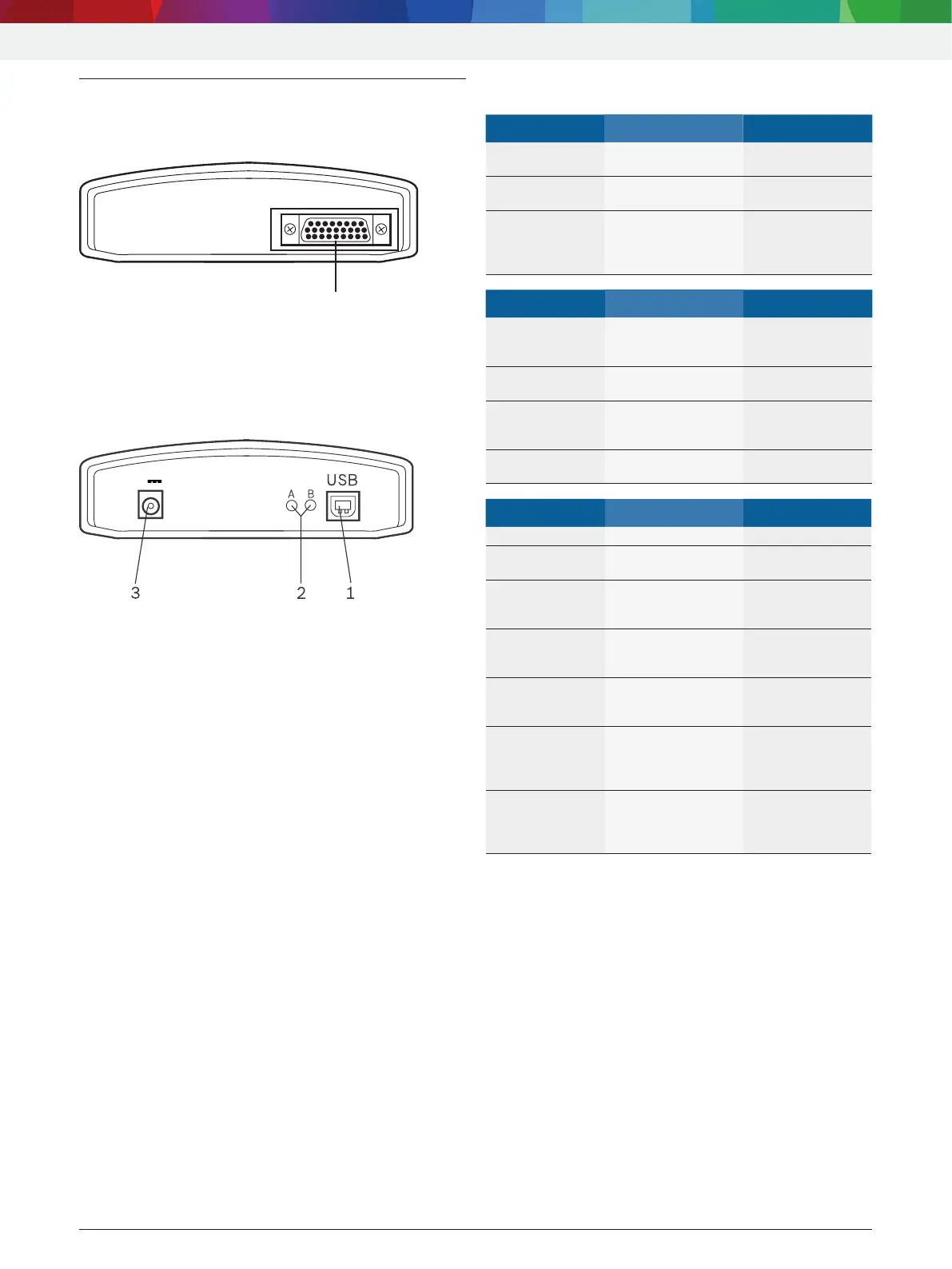

3.4 Tester systemu
3.4.1 Listwa diagnostyczna
DIAG
459802_12-Ko
1
Rys. 1: Listwa diagnostyczna
1 Złącze przewodu diagnostycznego OBD (DIAG)
3.4.2 Listwa przyłączeniowa
15V
459908_01_We
Rys. 2: Listwa przyłączeniowa
1 gniazdo zasilania
2 dioda świecąca A i B (patrz rozdział 3.4.3)
3 gniazdo USB
