Laitteen kuvaus | KTS 515 | 71 | fi
1 689 989 232 2023-01-24| Robert Bosch GmbH
3.4.3 LED A ja LED B -tilanäyttö
Tila LED A LED B
KTS 515 on
käyttövalmis
OFF Vihreä vilkkuvalo
(1 kerran
sekunnissa)
Tiedonsiirtoyhteys
ohjainlaitteeseen
Vihreä vilkkuva-
lo (epäsäännölli-
sesti)
Vihreä vilkkuvalo
(1 kerran
sekunnissa)
Firmware-päivitys
käynnissä
OFF Punainen
vilkkuvalo
(epäsäännöllisesti)
LED A Toiminto Toimenpide
OFF Ei tiedonsiir-
toyhteyttä ohjainlait-
teeseen
Tarkasta yhteys
ohjainlaitteeseen
Vihreä vilkkuvalo
(epäsäännöllisesti)
Tiedonsiirtoyhteys
ohjainlaitteeseen
Ei ole
Vihreä valo Laitehäiriö/
ohjelmistosvirhe
*)
Punainen valo Toimintajännite
> 35 volttia
Tarkista ajoneuvon
jännite
LED B Toiminto Toimenpide
OFF Toimintajännite puut-
tuu
Tarkista laitteen
toimintajännite
Vihreä vilkkuvalo
(1 kerran sekun-
nissa)
KTS toimintaval-
miudessa
Ei tarpeen
Vihreä valo Laite-/
ohjelmavirhe
*)
Keltainen vilkkuvalo
(1 kerran sekun-
nissa)
Ylijännite
diagnoosijohdossa
*)
Keltainen valo Laite-/
ohjelmavirhe
*)
Punainen vilkkuvalo
(epäsäännöllisesti)
Firmware-päivitys
käynnissä
Ei tarpeen
Punainen valo Virhe firmware-
päivityksessä
Toista firmware-
päivitys
*)
Kytke USB-yhteys ja jänniteliitäntä irti ja sitten takaisin
paikoilleen. Mikäli vika esiintyy edelleen, käänny teknisen
asiakaspalvelun puoleen.
3.4.4 Vaihtoadapteri (IBOX 01)
Vaihtoadapteri (kuva 3, osa 4) sisältää kaikki tällä
hetkellä tunnetut ajoneuvon diagnoosiliitäntöihin yh-
teyden muodostamisen mahdollisuudet. Jotta tulevat
diagnoosiprotokollien yhteydessä suoritettavat laa-
jennukset voidaan sovittaa joustavasti, vaihtoadapteri
voidaan vaihtaa nopeasti ilman työkalua.
i KTS-moduulit toimivat vain vaihtoadapterin ollessa
kytkettynä.
3.4 Järjestelmätesteri
3.4.1 DIAG-liitäntärima
DIAG
459802_12-Ko

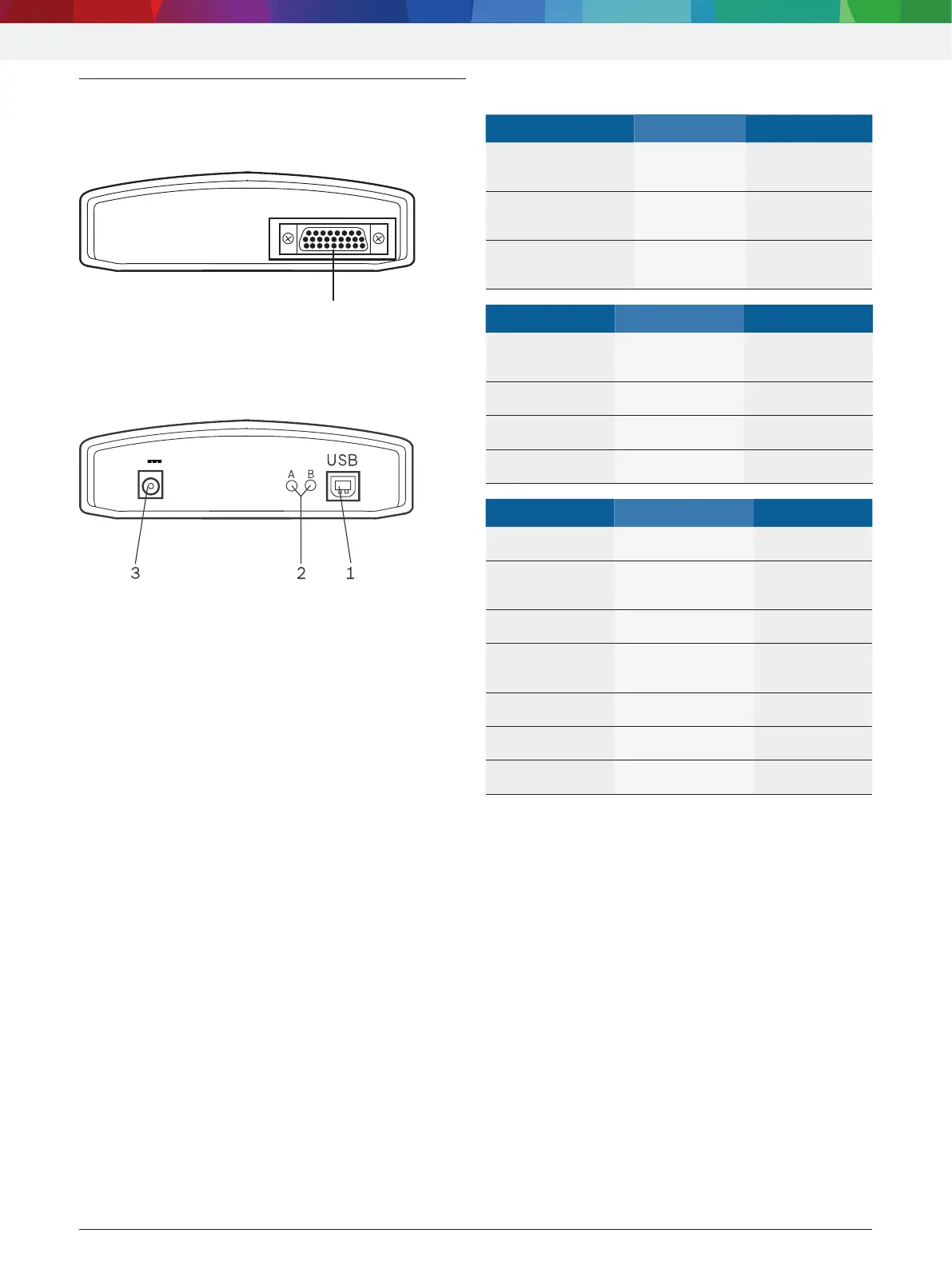

Kuva 1: DIAG-liitäntärima
1 OBD-diagnoosijohdon (DIAG) liitäntä
3.4.2 Liitäntärima
15V
Kuva 2: Liitäntärima
1 Verkkovirta-adapterin liitäntä
2 LED A ja LED B (ks. kapp. 3.4.3)
3 USB-liitäntä
