3.5 Bedienung
KTS 515 kann über Funk (Bluetooth) oder über die
USB-Schnittstelle mit einem Computer verbunden wer-
den. Bei einer Funkverbindung ist der Bluetooth-USB-
Adapter am Computer einzustecken.
3.5.1 Anschlussplan
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
459802-02_Ko
BOSCH
KTS 515
DIA G
wireles
s
1
2
3
5
4
BOSCH
1
0
X2 Mouse
X1 Kayboard
X25 USB1
X26 USB2
X3 COM1 X4 COM2
X7 LPT1
X9
V
I
D
E
O
EPX
oben/top
6
8

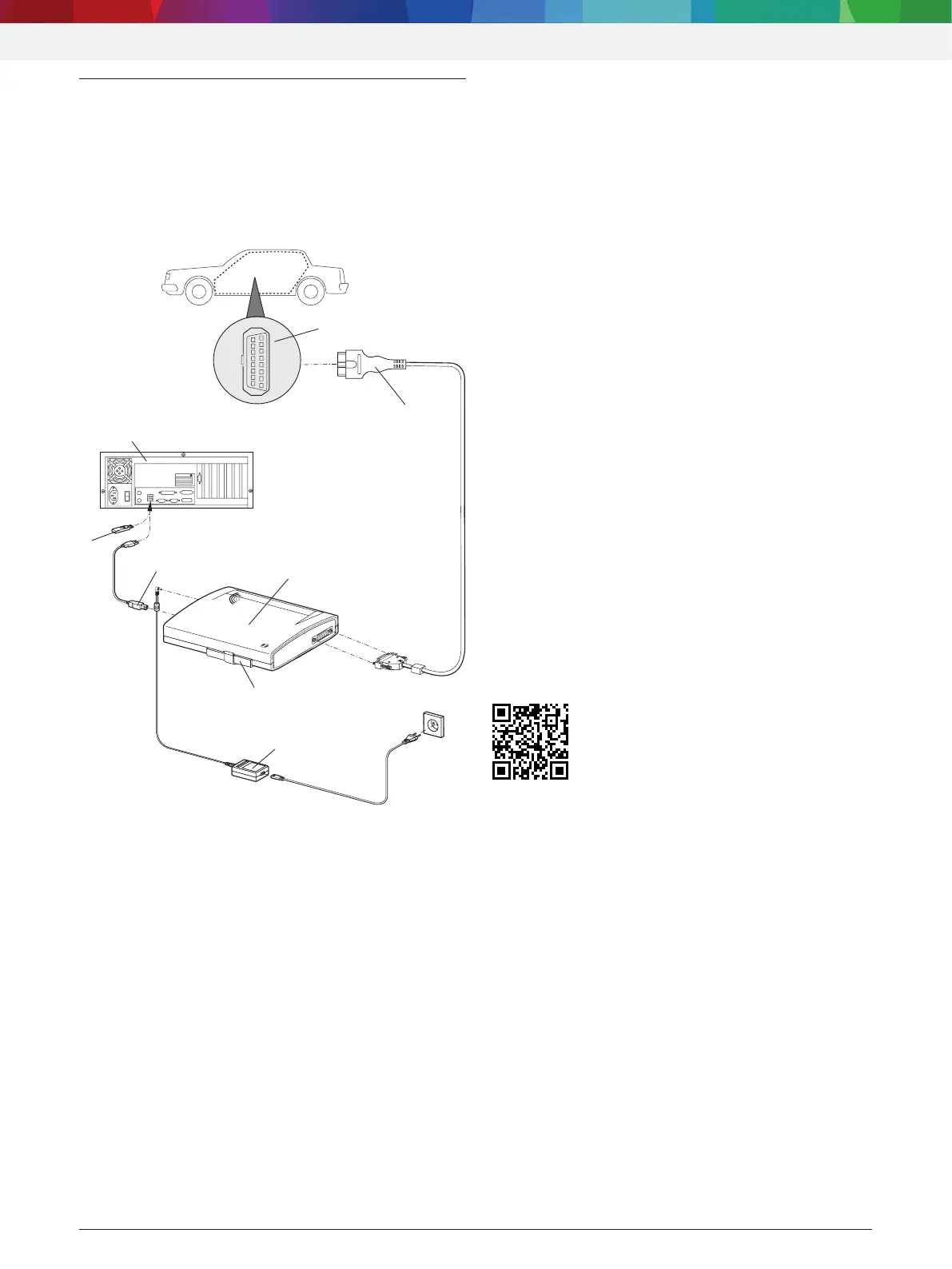

Abb. 3: Anschlussplan mit KTS 515
1 OBD-Schnittstelle im Kraftfahrzeug
2 OBD-Diagnoseleitung
3 KTS 515
4 Wechseleinsatz (IBOX 01)
5 Netzteil
6 USB-Verbindungsleitung
7 Bluetooth-USB-Adapter
8 PC (Laptop)
3.5.2 Hinweise On-Board-Diagnose
KTS 515 wird entweder über das mitgelieferte Netzteil
oder über die OBD-Schnittstelle des Kraftfahrzeugs
mit Spannung versorgt.
! In Prüfschritten, bei denen es erforderlich ist den
Motor zu starten, kann die Batteriespannung so
weit absinken, dass die Versorgung über das Fahr-
zeug nicht mehr gewährleistet ist. In diesen Fällen
kann es erforderlich sein, KTS 515 mit dem Netzteil
zu versorgen.
i Bei manchen Fahrzeugen kann die Spannungsver-
sorgung über die OBD-Schnittstelle erst bei einge-
schalteter Zündung anliegen.
Der Anschluss an die Diagnose-Schnittstelle im
Kraftfahrzeug erfolgt über die OBD-Diagnoseleitung
(Abb. 3, Pos. 2).
! Achten Sie darauf, dass die OBD-Diagnoseleitung
an KTS 515 lagerichtig aufgesteckt wird. Bei fal-
schem Aufstecken können die Pins des Anschluss-
Steckers verbiegen oder abbrechen. Nur die im
Lieferumfang beiliegende OBD-Diagnoseleitung
verwenden.
3.5.3 Firmware-Update
Informationen zum Firmware-Update, siehe
KTS515HelpCenter:
https://help.boschdiagnostics.com/KTS515/#/home/KTS515FirmwareUpdate/
de/default
