2Informacje oprodukcie
• Moduł może służyć jako moduł rozszerzający dla kotłów
EMS i EMS 2/EMS plus.
• Za pomocą zewnętrznego sygnału sterującego (o napięciu
stałym) 0–10 V moduł może dostosować temperaturę
zasilania kotła lub moc urządzenia ściennego.
• Moduł zgłasza usterki urządzenia ściennego oraz usterki
całej instalacji, za wyjątkiem wskazań serwisowych,
usterek regulatorów zewnętrznych oraz komunikatów
konserwacyjnych dla instalatora.
• Moduł można przy naściennych urządzeniach gazowych
wykorzystać do wysterowania drugim zaworem
elektromagnetycznym.
• Moduł służy do modulowanej regulacji prędkości obrotowej
„Flow Control“ w pompie obiegu kotłowego (0–10 V lub
PWM) w połączeniu ze sprzęgłem hydraulicznym lub
wymiennikiem ciepła.
Pompa obiegu kotłowego dostosowuje strumień przepływu
po stronie kotła i zapobiega podnoszeniu temperatury
powrotu w kotle. Celem jest optymalne wykorzystanie
ciepła spalania oraz oszczędność energii. Poprzez wybór
0–10 V lub sygnału PWM funkcja jest odpowiednia
do kotłów ustawionych na podłożu i urządzeń naściennych.
Do wyboru są 3 tryby regulacji ( tab. 8, str. 116):
1. Wymiennik ciepła (Temp.różn.kotła zas./powr.): regulacja
według różnicy temperatury pomiędzy zasilaniem
i powrotem instalacji grzewczej (zalecane dla wymiennika
ciepła; czujnik temperatury zasilania T0 jest opcjonalny)
2. Moc palnika: regulacja mocy proporcjonalnie do mocy kotła
(gdy nie jest możliwe zastosowanie dodatkowego czujnika T0)
3. Sprzęgło hydrauliczne (Temp.różn.zas.zwrotn.kotła):
regulacja różnicy temperatury między zasilaniem kotła
i zasilaniem instalacji T0 (zalecane w przypadku sprzęgła
hydraulicznego)
2.1 Ważne wskazówki dotyczące zastosowania
• Zakres działania jest zależny od zainstalowanego modułu
obsługowego. Dokładne dane modułów obsługowych
znajdują się w katalogu, materiałach projektowych i na
stronie internetowej producenta.
• Pomieszczenie zainstalowania musi być dostosowane do
stopnia ochrony zgodnie z danymi technicznymi modułu.
2.2 Regulacja urządzenia grzewczego
Tę strategię regulacji stosuje się, jeśli instalacja ogrzewcza jest
regulowana przez system zarządzania budynkiem z wyjściem
regulatora 0–10 V ( rys. 22 na końcu dokumentu).
Tab. 2 Regulacja wg mocy/temperatury zasilania
2.2.1 Regulacja mocy
Liniowa zależność między sygnałem 0–10 V (U w V)
a wymaganą mocą (P w % w stosunku do maksymalnej
mocy instalacji):

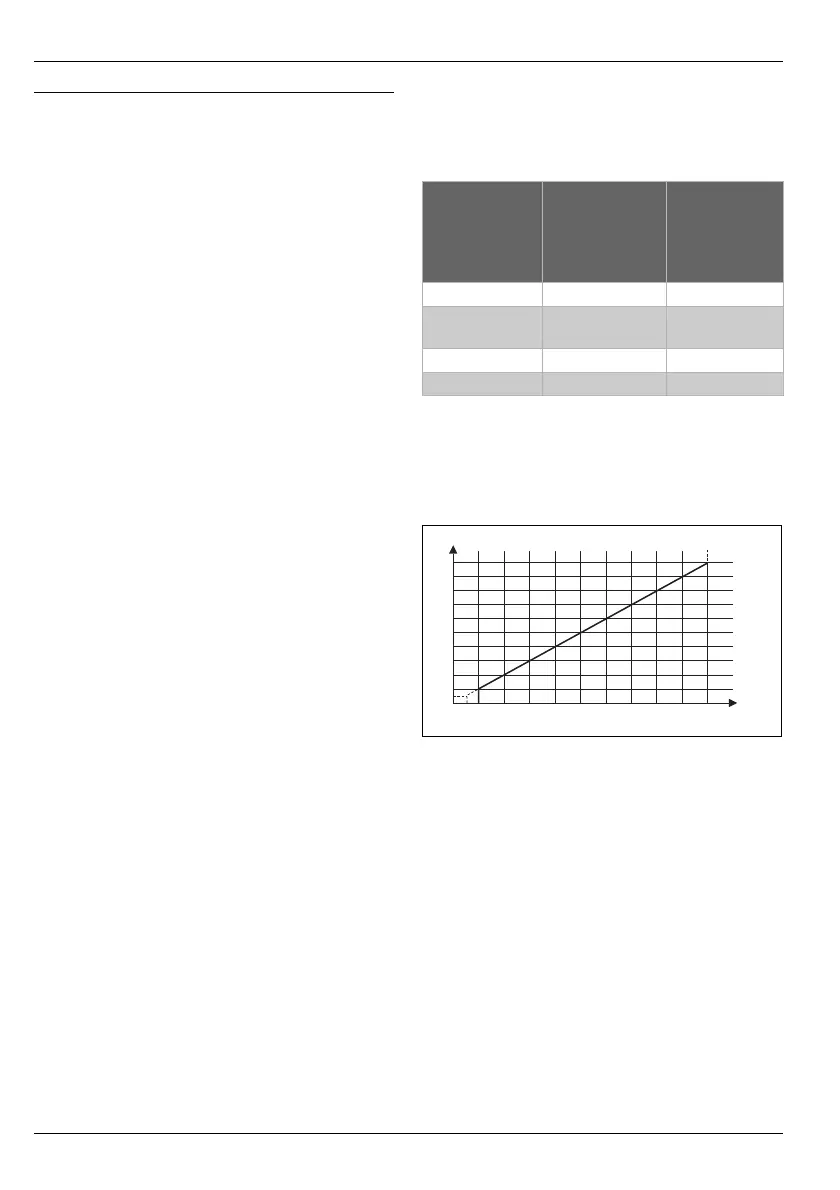

Rys. 1 Liniowa zależność między sygnałem 0–10 V (U w V)
a wymaganą mocą (P w %)
Podłączone urządzenie grzewcze jest włączane lub wyłączane
w zależności od wymaganej mocy.
Napięcie
wejściowe
Wartość zadana
temperatury
zasilania / mocy
(urządzenia
ściennego)
Status
urządzenia
ściennego
0 V–0,5 V 0 %/0 °C wył.
0,6 V ok. 6 %/ok. 15 °C wł., jeśli > min.
moc
5,0 V ok. 50 %/ok. 50 °C wł.
10,0 V ok. 100 %/ok. 90 °C wł./maks.
0010013227-002
P / %
U / V
0,5
10
100
110
