3Przeglą d systemu
3.1 Odbiornik
1Przełącznik zasilania WŁ/WYŁ
2 Przycisk W GÓRĘ (do wyboru częstotliwości/
skanowania/blokady)
3 Przycisk W DÓŁ (do wyboru częstotliwości i
skanowania)
4 ZESTAW do aktywacji menu i do zapisu wyboru
5LCD
6 Regulacja głośności
7 Gniazdo DC
8Wyjście AF, gniazdo wtyczkowe 6,3 mm (UNBAL)
9Wyjście AF, gniazdo XLR (BAL)
10 Gniazdo 2-wejściowe anteny
11 Gniazdo 1-wejściowe anteny
12 Anteny
13 Hak ochronny przed wyciągnięciem kabla
LCD
1 Poziom sygnału RF
2 Poziom sygnału AF
3 Wskazanie dla trybu SCAN
4 Wskazanie dla trybu FRED
5 Wskazania częstotliwości i opcje menu
6 Wskazania anteny (A lub B)
7 Wskazania stanu baterii i mikrofomu/nadajnika
8 NIEMY: nieme audio

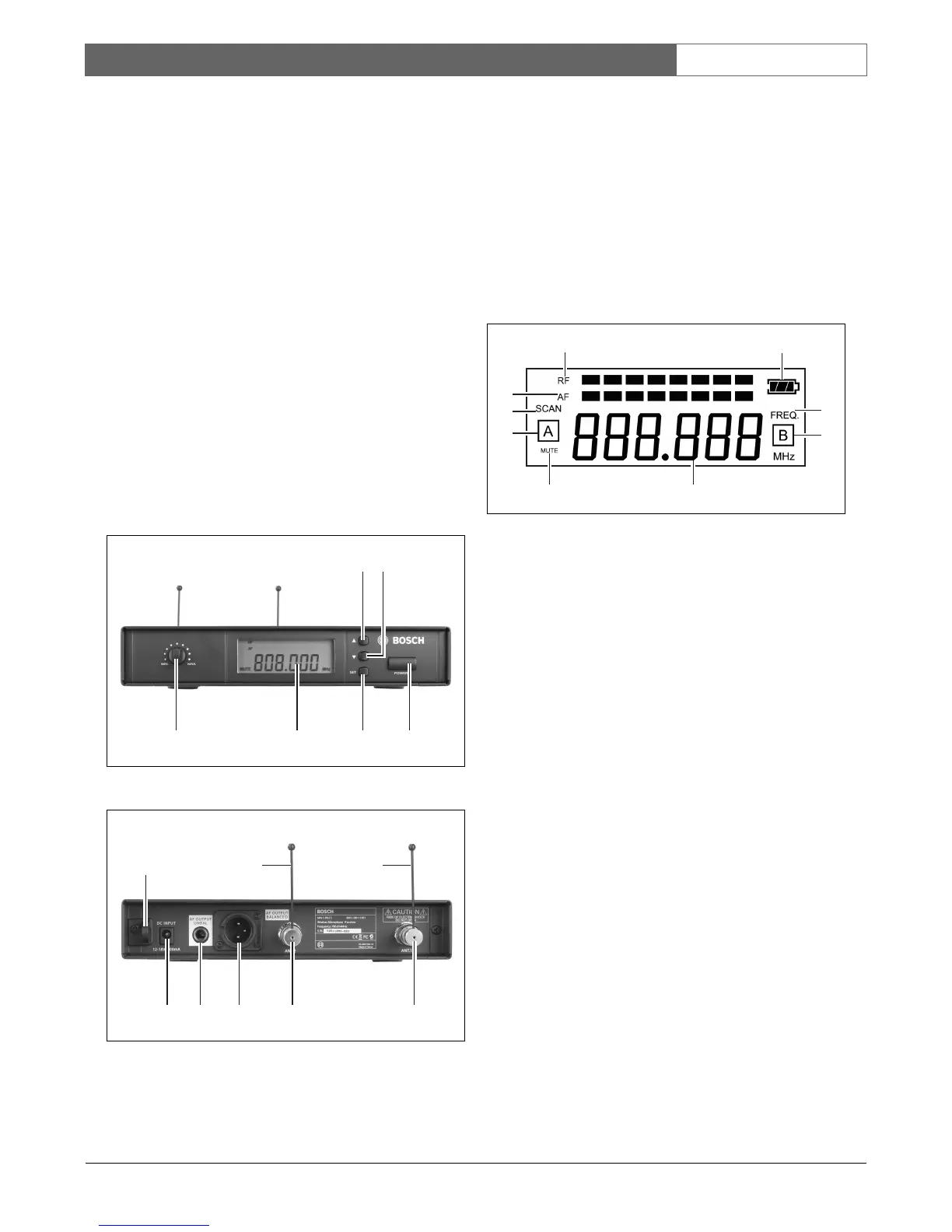

rys. 3.1: Przednia płyta odbiornika
rys. 3.2: Tylna płyta odbiornika
456 1
23
107 98 11
12 12
13
rys. 3.3: Odbiornik LCD
1
58
7
3
2
6
4
6
