UHF Wireless Microphone System | Istruzioni per l’installazione e l’uso | it | 77
4 Installazione
4.1 Ricevitore
Collegare le due antenne (1) e (2) sul retro del ricevitore
e allinearle verso l'alto.
1 Collegare l'adattatore CA/CC alla presa di ingresso
CC (3) sul pannello posteriore del ricevitore e in una
presa di alimentazione a parete o in un'altra presa
elettrica.
2 Collegare il cavo dietro la forcella di protezione per
l'estrazione del cavo.
3 Collegare il cavo di uscita AF al connettore di uscita
AF (1) e al connettore di ingresso MIC IN di un
mixer o di un amplificatore
4.2 Microfono portatile
Inserimento e sostituzione delle batterie
1 Ruotare la testa del microfono in senso antiorario.
2 Premere il pulsante di rilascio delle batterie per
sbloccare il supporto delle batterie.
3 Inserire 2 batterie LR6/AA/UM3 1,5 V nel relativo
vano rispettando la polarità indicata.
4 Reinserire il supporto nel vano batterie.
5 Rimontare la testa del microfono. Porre attenzione al
connettore all'interno della testa e ruotare
quest'ultima in senso orario per chiuderla.

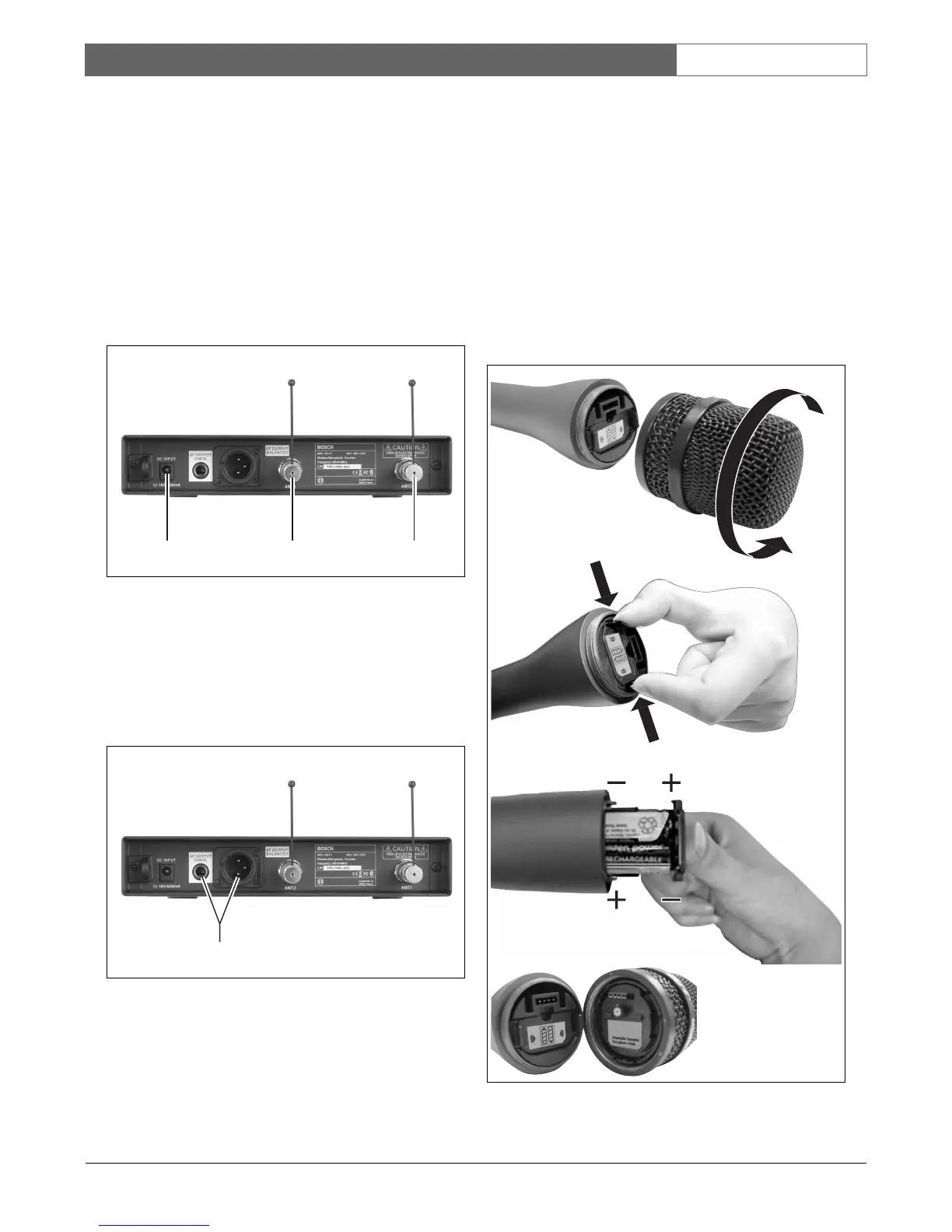

figura 4.1: Collegamenti del ricevitore (fase 1)
figura 4.2: Collegamenti del ricevitore (fase 3)
23 1
1
figura 4.3: Sostituzione delle batterie (microfono portatile)
